BLOCKSYSTEM FS Pag. 55 Rev. 02 02/07
E
• Dejar alrededor del equipo suficiente espacio para efectuar las intervenciones en condiciones de
seguridad.
• Para el desplazamiento del equipo, utilizar guantes de protección o un sistema de levantamiento
idóneo.
• En cuanto al peso, consultar tabla al final del manual.
Para el correcto funcionamiento del Blocksystem se aconseja los siguientes espesores mínimos de
las paredes de las cámaras (aislante poliuretano): cámara MBP y HBP espesor aislamiento 60 mm;
cámaras LBP espesor de aislamiento 100 mm.
6. 1
Modalidad de instalación
• Levantar el Blocksystem con una carretilla elevadora (u otro medio de levantamiento) utilizando
los adecuados ganchos de levantamiento.
• Fijar la parte condensadora en la pared vertical con n° 4 tornillos según indicado en la Fig. 2,
considerando una altura mínima desde el suelo de 400 mm.
• Proceder a la fijación del evaporador en el interior de la cámara mediante 4 pernos de acero
(ver Fig. 2).
• Alargar el tubo de descarga de la cubeta del evaporador con un tubo de goma (temperatura
resistencia minima :90°C) hasta el exterior de la cámara realizando un sifón ( ver Fig. 2). NOTA
en el caso de los modelos MBP y LBP insertar la resistencia de descarga en el interior del tubo.
• Realizar un orificio en la pared de la cámara (Ver Fig. 2) para el paso de los tubos de envío, de
aspiración y para el tubo de desagüe.
• Realizar un orificio para el paso de los cables eléctricos: cable de alimentación, cable ventilador
de evaporador, cable resistencia de descarga, cable resistencias de descarche, cable luz cámara.
• Realizar otro orificio para el paso del cable micro-puerta, sondas temperatura y de fin
descarche.
NOTA: es necesario que estos cables se encuentren lejos de los cables recorridos
por corriente eléctrica para así evitar interferencias en las señales

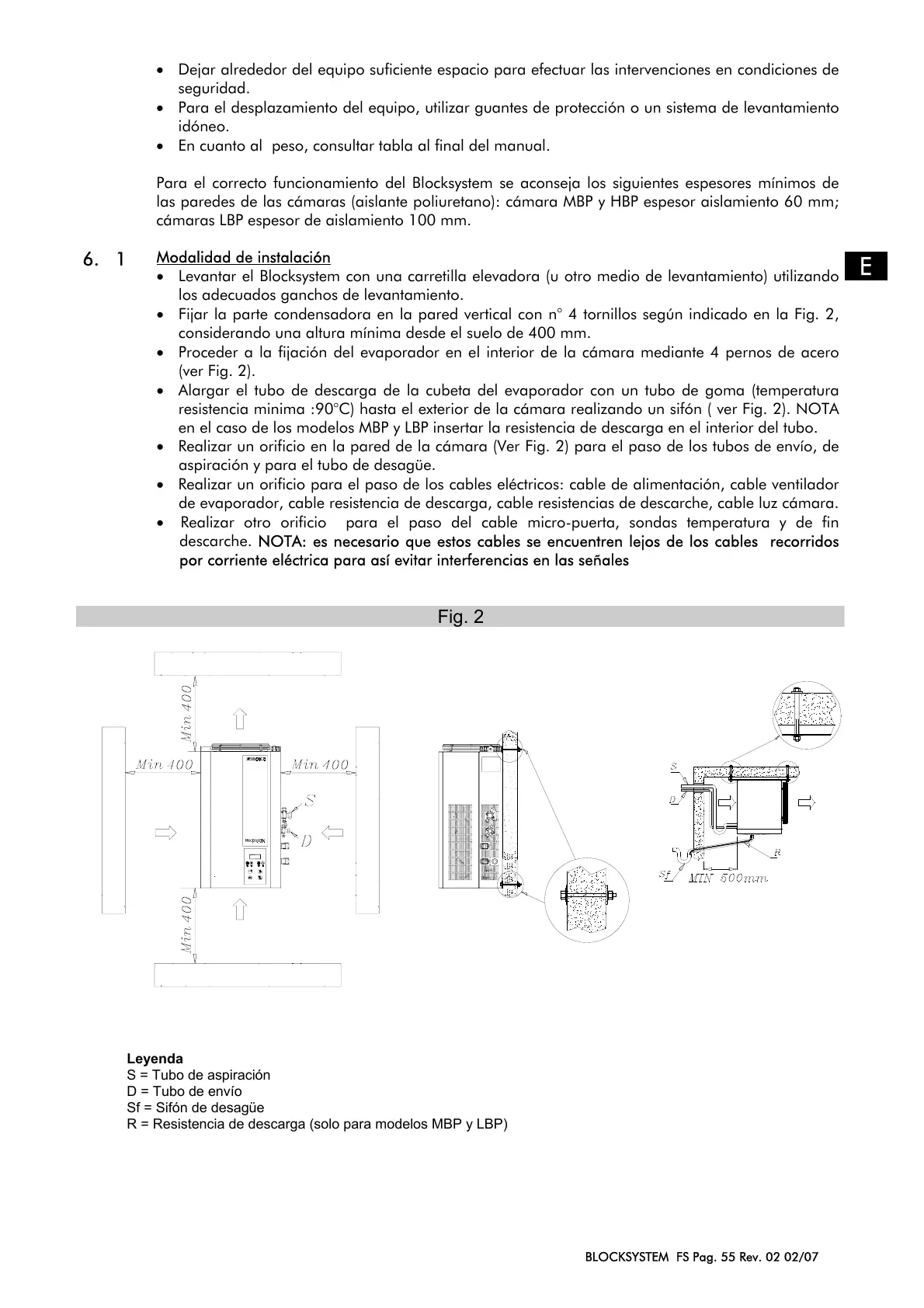

Fig. 2
Leyenda
S = Tubo de aspiración
D = Tubo de envío
Sf = Sifón de desagüe
R = Resistencia de descarga (solo para modelos MBP y LBP)
