Output program memory group
Select one Memory group for each pattern to set Output program value of segments stored in the Memory
group.
Output program memory group number: 0 to (128/Maximum number of segments)
Up to 99
“Control stop” or “Control continued” can be set for Control action selection at Pattern end
(P. 4-41) of F50.07 in the Engineering mode when Output program value is assigned to OUT1.
“Control stop” or “Control continued” can be set for Transmission output action at Pattern end
(P. 4-36) of F30.07 in the Engineering mode when Output program value is assigned to OUT2 or
OUT3.
To assign Output program, refer to 6.2.1 Output assignment (OUT1 to OUT3) of the
PF900/PF901 Instruction Manual (IMR02L03-E) on the CD-ROM.
6.10.2 Parameter setting
Settings related to Output program are stored as Output program memory group in the Parameter setting
mode.
Assign Output program value at Output function before performing Output program function.
Output program memory group number
[Parameter setting mode: Program setting block]
Set Output program memory group number for each pattern.
Parameter symbol Data range Factory set value
P
.
MV
.
GR
0 to [128/Maximum number of segments]
Up to 99
0: No assignment
0
Output program value
[Parameter setting mode: Output program memory group setting block]
Set Output program value for each segment.
Parameter symbol Data range Factory set value
P
.
MV1
Output program value 1: 5.0 to
105.0 % 5.0
P
.
MV2
Output program value 2: 5.0 to
105.0 % 5.0
P
.
MV3
Output program value 3: 5.0 to
105.0 % 5.0

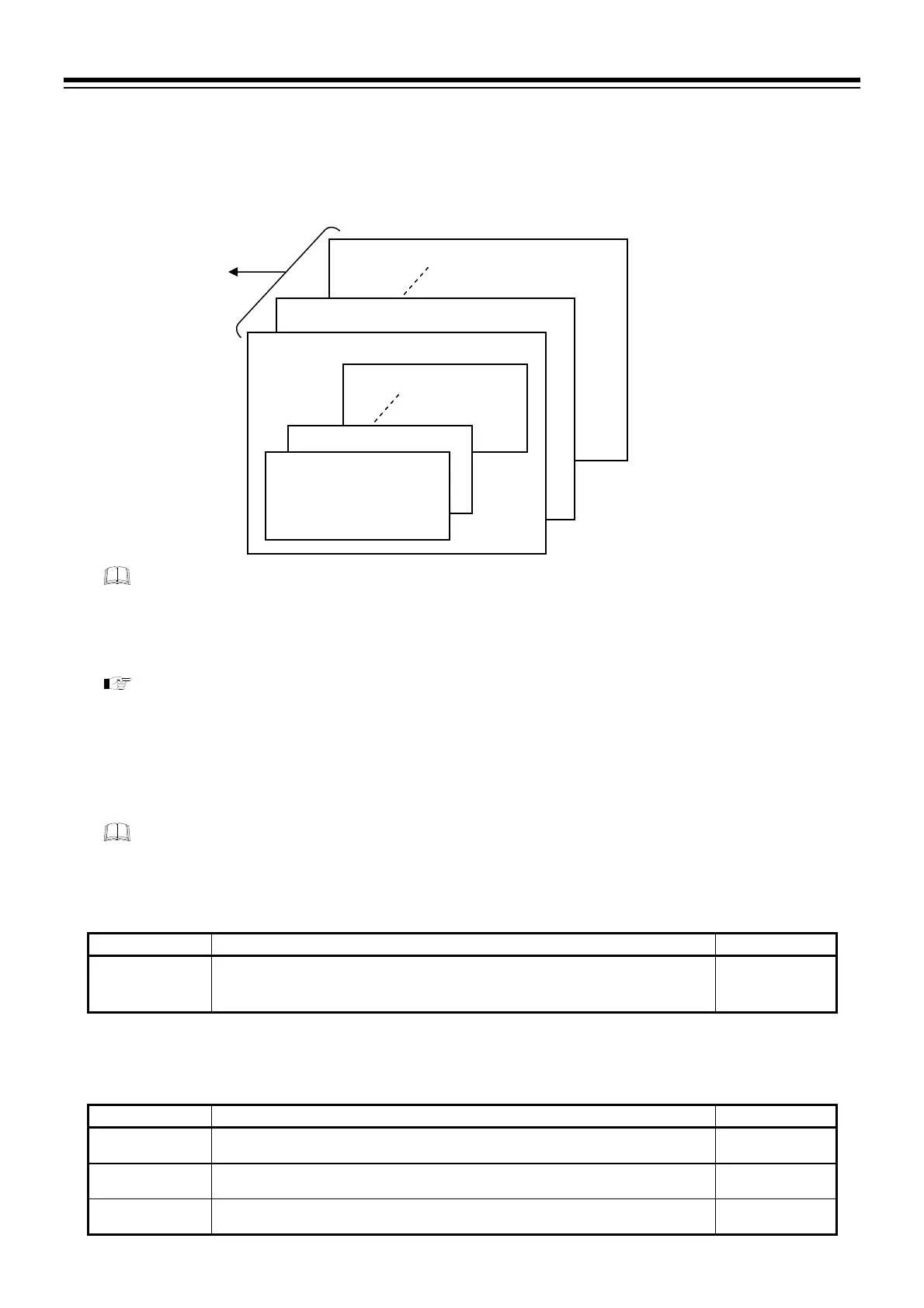

Output program memory group X
Output program memory group 2
Output program memory group 1
Segment n
Segment 2
Segment 1
・Output program value 1
・Output program value 2
・Output program value 3
X =
128/Maximum number of
segments
Select one Output
program memory
group for each
pattern.
