Robert Juliat Heloise - Miroir, Lentille Asphérique Et Amorceur

DocTech1039_1439_090501.ind
robert juliat Route de Beaumont F 60530 Fresnoy-en-Thelle phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr
Le constructeur se réserve la possibilité de modier ses matériels sans avis préalable. Les renseignements mentionnés sur cette notice sont donnés à titre indicatif et ne sauraient présenter de caractére contractuel.
A DATER DU : 09.05.01
23
DOSSIER TECHNIQUE
POURSUITE HMI 2500W

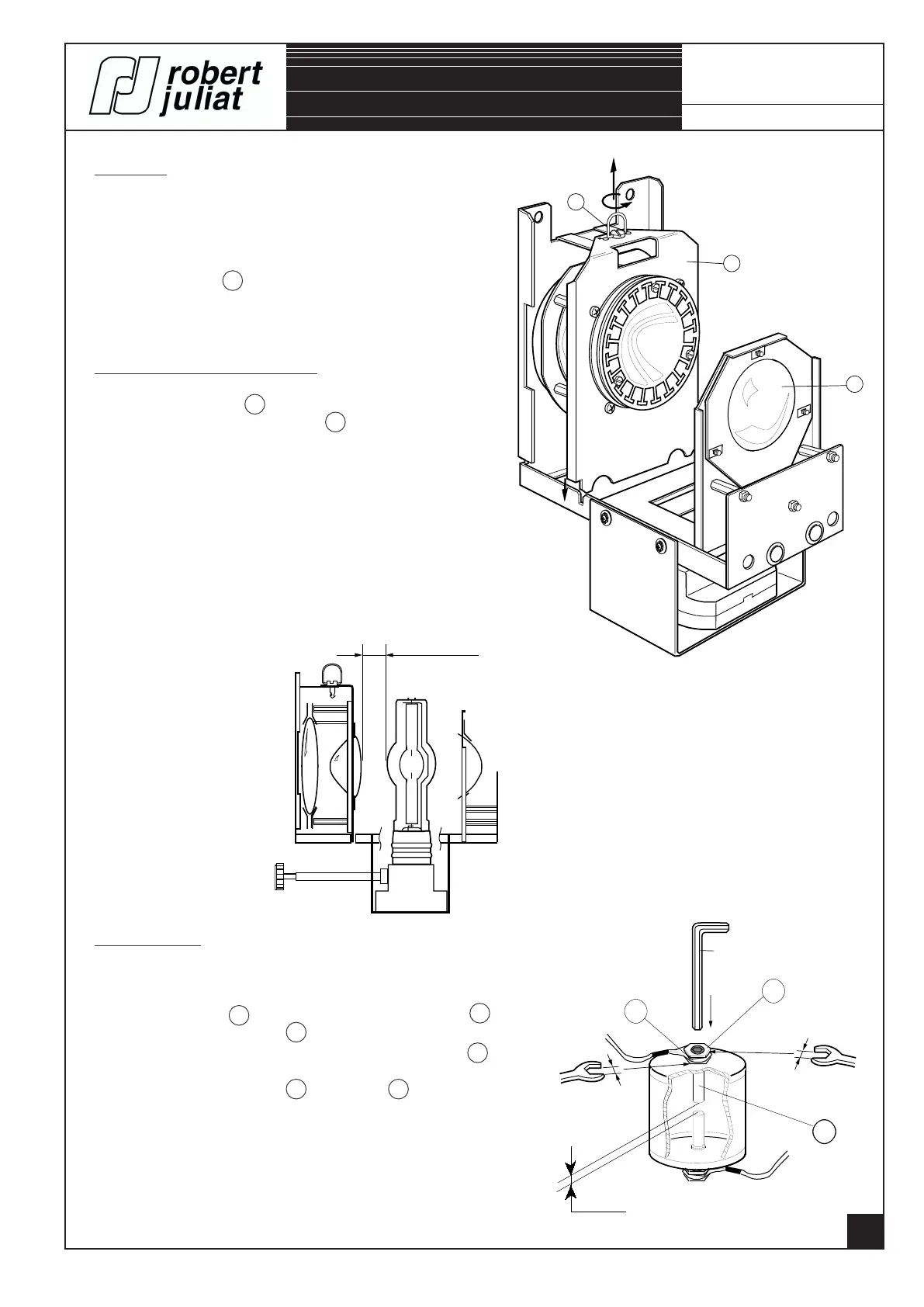

MIROIR.
- S'assurer d'être hors tension.
- Ouvrir le capot de la lanterne.
- Sortir la lampe.
(Voir notice page 17).
- Essuyer le miroir 1 avec un chiffon doux et sec.
LENTILLE ASPHERIQUE.
- Desserrer le verrou 2 .
- Retirer l'ensemble porte-lentille 3 .
- Essuyer la lentille avec un chiffon doux et sec.
- Remonter l'ensemble.
- Nettoyer de la même façon les lentilles à l'intérieur du zoom.
Contrôle position de la lampe.
ECLATEUR.
- Isoler électriquement.
- Ouvrir la trappe arrière donnant accès à l'amorceur.
- Desserrer l'écrou a en maintenant le contre-écrou b .
- Desserrer le contre-écrou b .
- Régler avec un clef allene 2,5 l'électrode supérieure c
à 1 mm de l'électrode inférieure.
- Resserrer le contre-écrou b et l'écrou a .
• Ce réglage est effectué en usine,
n'intervenir qu'en cas de défaut d'amorçage.
2
3
1
MINI = 7mm.
1 mm
a
b
c
8
8
2,5
1039, 1039B,
1439 & 1439B
