DOSSIER TECHNIQUE
POURSUITE HMI 2500W

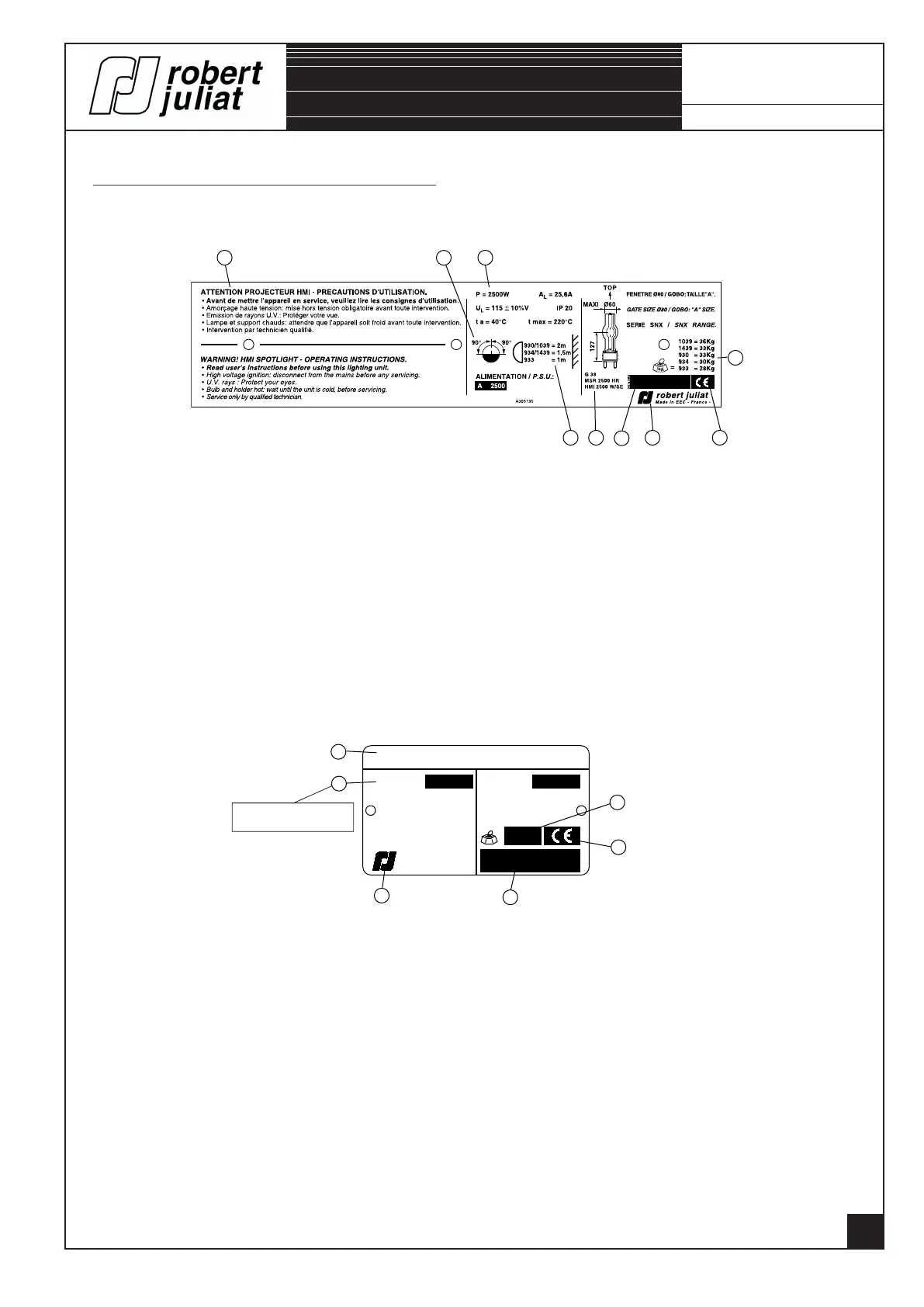

- La plaque signalétique montée sur le Poursuite HMI 2500.
LES PLAQUES SIGNALÉTIQUES.
- La plaque signalétique montée sur l'alimentation 2500W pour :
1 Consignes d'utilisation, lire attentivement
la page précédente.
2 Le sigle, nom du constructeur et l'origine du
produit.
3 Un code de contrôle: Semaine, Année & N° de produit.
4 Conformité Européenne.
5 Poids net sans accessoire.
6 - Référence du projecteur & caractéristiques technique.
- Type d'alimentation nécessaire.
- P = puissance maximum autorisée.
- A
L
= Intensité max. de la lampe.
- U
L
= Tension aux bornes de la lampe max.
- IP 20 = utilisation intérieure uniquement.
- t a = température ambiante.
- t max = température maximum extérieure de
la carrosserie.
7 Positions restrictives d'utilisation:
en vue de face.
8 Distance minimum d'une matière inammable
par rapport à l'appareil.
9 Type des lampes admissibles.
1 Description d'alimentation.
2 - Référence d'alimentation & caractéristiques technique.
- P = puissance maximum autorisée.
- A = Intensité normale.
- Cos Ø = déphasage entre tension et courant.
- Version de l'appareil et puissance de lampe.
- t a = température ambiante.
- t max = température maximum extérieure de
la carrosserie.
- IP 20 = utilisation intérieure uniquement.
3 Le sigle, nom du constructeur et l'origine du
produit.
4 Un code de contrôle:-
Année, Semaine, N° de Produit & type.
5 Conformité Européenne.
6 Poids net.
Unités utilisées :
- Dimensions = mètre (m) millimètre (mm). - Fréquence = Hertz (Hz).
- Poids = Kilogramme (Kg). - Puissance = Watt (W).
- Intensité = Ampère (A) milliampère (mA). - Température = Degré Celsius (°C).
- Tension = Volt (V).
CO NTROL E
P = 2880W.
A = 12A.
Cos Ø = 0,95
±
5%.
ALIMENTATION POUR LAMPE A DECHARGE
DISCHARGE LAMP P.S.U.
VERSION
IP20.
t a = 40°C. t max = 100°C.
robert juliat
Made in EEC - France -
kg
A405272
=
MODELE
30Kg
A2 2500
1
5
6
2
3
4
9627450 HMI
A2 2500 = 1039 & 1439
A3 2500 = 1039B & 1439B
1
5
6
9
2
3
4
7
8
0100108C
1039, 1039B,
1439 & 1439B
