Robert Juliat Heloise - Black-Out Iris Cassette; Cassette Iris

Robert Juliat reserve the right to change or alter any of the items detailed on this page, to increase or improve manufacturing techniques without prior notice.
Le constructeur se réserve la possibilité de modier ses matériels sans avis préalable. Les renseignements mentionnés sur cette notice sont donnés à titre indicatif et ne sauraient présenter de caractére contractuel.
A DATER DU :
VALID SINCE :
NOMENCLATURE PIECES DETACHEES /
SPARE PARTS LIST.
CODE DESCRIPTION
REP
DocTech1039_1439_090501.ind
36
Mesures en mm / Measurements are in mm.
PROJECTEURS POURSUITE HMI 2500 /
HMI 2500 FOLLOW SPOTS
1039/B &
1439/B
09.05.01
robert juliat Route de Beaumont F 60530 Fresnoy-en-Thelle phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr
!
ATTENTION - Pour passer une commande de pièces détachées, utiliser toujours les codes. / WARNING - Always use the codes, when ordering spare parts.
!
Cassette iris complète montée /
Complete black-out iris cassette.
Vis TF / Cross-head screw (F M3 x 6).
Bouton / Knob (M6).
Colonnette / Strut (M3).
Ecrou / Nut (M3).
Ressort / Spring.
Rondelle plate / Washer (série L ø4).
Ecrou frein fendu / Safety nut (M4).
Plaque porte-galet / Roller support.
Rondelle / Washer.
Vis / Screw (CHC M3 x 6).
Rondelle / Washer (ø4).
Axe de galet / Roller axle.
Galet Téon / Téon roller.
Vis / Screw (F M3 x 6).
Iris seul / Black-out Iris.
Volet protecteur / Metal protector.
Roue dentée / Gear wheel.
Roue dentée + pignon conique /
Gear wheel + bevel gear wheel.
Pignon conique / Bevel gear wheel.
Vis / Screw ( HC M4 x 5).
Ecrou / Nut ( M14 x 100 ).
Palier / Bearing.
Vis / Scew (C M3 x 6).
Axe de manœuvre / Driving axle.
Rondelle / Washer (ø8).
Poignée débrayable M8 /
M8 Adjustable handle.
Capot / Cover.
FPAIRIS016
VI03010026
BO06010003
DU40306602
VI03020002
DT40486600
VI04030002
VI04020017
DJ40529000
VI04030002
VI03010004
VI03030010
DU40478100
DU40478000
VI03010026
IN75000003
DJ40478500
DU40478300
DU40088600
DU40231500
VI04010002
DU40496702
DU40477800
VI03010003
DU40088701
VI08030006
PO00000028
DJ30479001

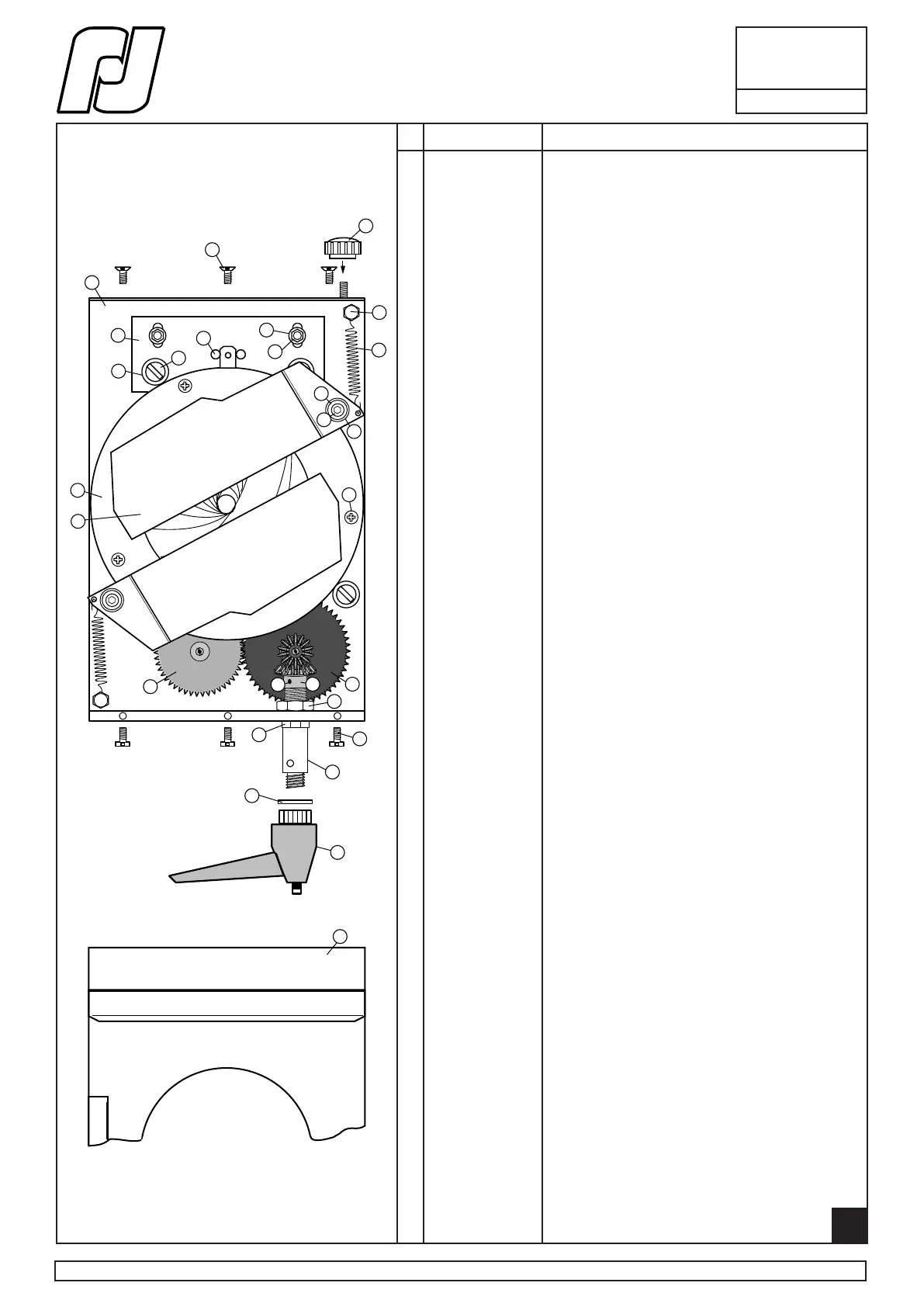

CASSETTE IRIS /
BLACK-OUT IRIS CASSETTE
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
1
2
3
4
5
6
7
8
9
13
14
15
16
17
18
1920
21
22
23
24
25
26
27
28
10
12
11
