- La plaque signalétique montée sur le Poursuite MSR 1200.

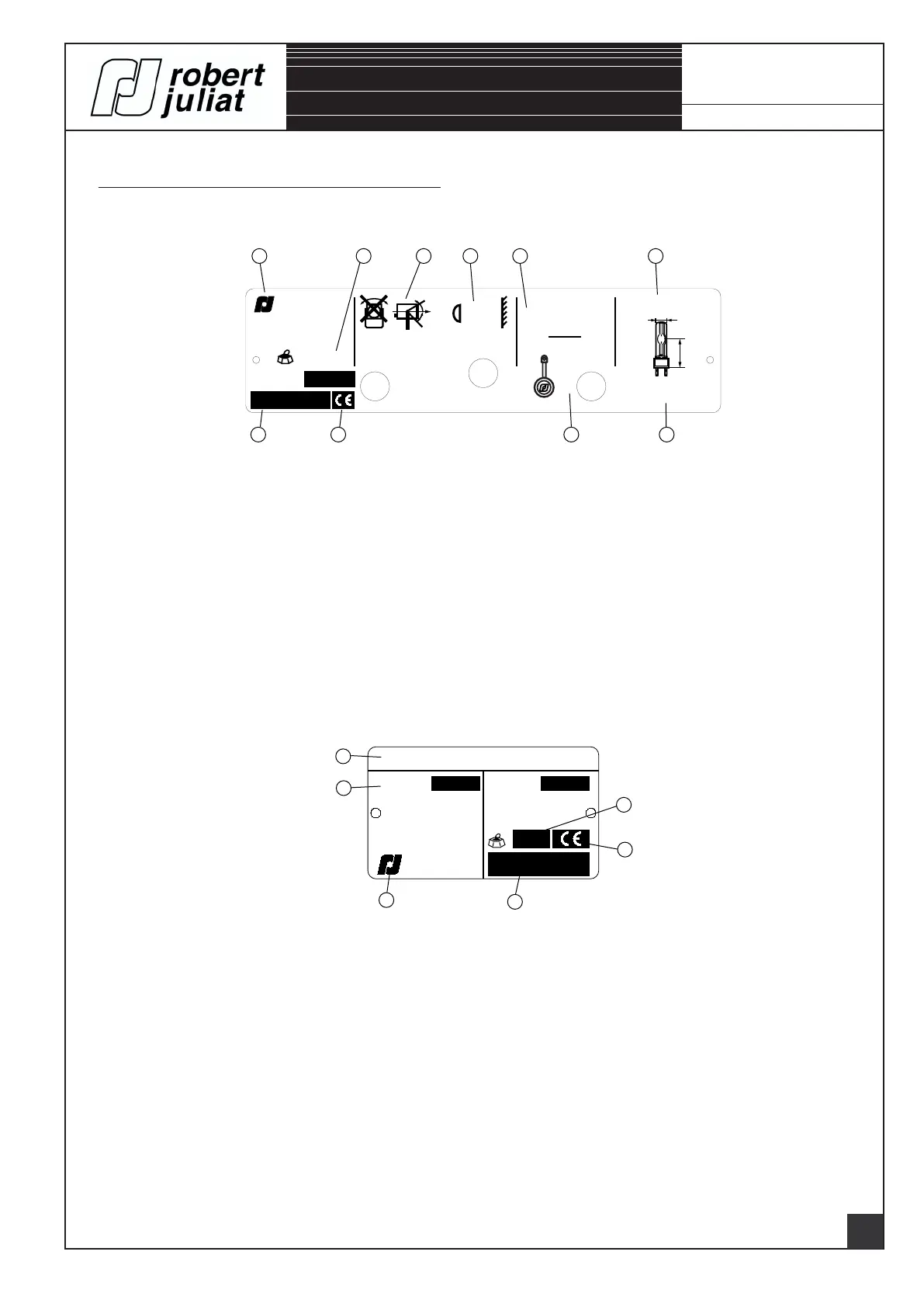

LES PLAQUES SIGNALÉTIQUES.
- La plaque signalétique montée sur l'alimentation 1200W pour :
Unités utilisées :
- Dimensions = mètre (m) millimètre (mm). - Fréquence = Hertz (Hz).
- Poids = Kilogramme (Kg). - Puissance = Watt (W).
- Intensité = Ampère (A) milliampère (mA). - Température = Degré Celsius (°C).
- Tension = Volt (V).
1 Consignes d'utilisation, lire attentivement
la page précédente.
2 Le sigle, nom du constructeur et l'origine du
produit.
3 Un code de contrôle: Année & Semaine.
4 Conformité Européenne.
5 Poids net sans accessoire.
6 - Référence du projecteur & caractéristiques technique.
- Type d'alimentation nécessaire.
- P = puissance maximum autorisée.
- A
L
= Intensité max. de la lampe.
- U
L
= Tension aux bornes de la lampe max.
- IP 20 = utilisation intérieure uniquement.
- t a = température ambiante.
- t max = température maximum extérieure de
la carrosserie.
7 Positions restrictives d'utilisation:
en vue de face.
8 Distance minimum d'une matière inflammable
par rapport à l'appareil.
9 Type des lampes admissibles.
10 Culot de lampe accepté.
1 Description d'alimentation.
2 - Référence d'alimentation & caractéristiques technique.
- P = puissance maximum autorisée.
- A = Intensité normale.
- Cos Ø = déphasage entre tension et courant.
- Version de l'appareil et puissance de lampe.
- t a = température ambiante.
- t max = température maximum extérieure de
la carrosserie.
- IP 20 = utilisation intérieure uniquement.
3 Le sigle, nom du constructeur et l'origine du
produit.
4 Un code de contrôle:-
Année, Semaine, N° de Produit & type.
5 Conformité Européenne.
6 Poids net..
CONTROLE
P = 1440W.
A = 6A.
Cos Ø = 0,90 ± 5%.
ALIMENTATION POUR LAMPE A DECHARGE
DISCHARGE LAMP P.S.U.
VERSION
IP20.
t a = 40°C. t max = 100°C.
robert juliat
Made in EEC - France -
kg
A405273a
=
MODELE A1 1200
1
5
6
2
3
4
A
1019 CS & CCS
1119 CS & CCS
1419 CS & CCS
2 7 6 9
3 8
10
4
5 8
2.80m
50°
50°
robert juliat
Mad e i n EE C - France -
A406519
LAMPE ADMISSBLE /
ADMISSIBLE LAMP.
ALIM. / P.S.U.
MODELES :
1019 - 1419 - 1119
CONTROLE
kg
= 36Kg MAX.
UL = 100 ± 10% . IP20
P = 1200W. A
L
= 13,8A.
t a = 40°C. t max = 170°C.
BLOCAGE DOUILLE
SOCKET LOCKING
230V : A1 1200
110V : A1 1200C
GOBO "A" SIZE
MSR - MSR/2 - MSD.HSR
1200W G22
85
N° DE SERIE
SERIAL N° :
MAXI
Ø 40mm
