Robert Juliat MARIUS - Electrical Diagram - P.S.U. 1200 W; Schéma Électrique - Alimentation 1200 W

19
A : Alimentation secteur.
Power supply
B : Voyant de présence tension
 Mains checklight (ME12020105)
D : Connecteur femelle 10A. - 250V /
 10A. - 205V female connector (COU0003250)
E : Terre chassis /
 Frame earth
F : Résistance 100KΩ 5% 2W /
 100KΩ 5% 2W Resistor (CE01100K01)
G : Condensateur 80µF /
 80µF Capacitor (CE0380U001)
H : Self HMI1200W à 3 voltage d'entrée
 3 Voltage / Frequency choke :
 230/245V. - 50Hz & 208V. - 60Hz (ME05021034)
I : Embase femelle P17 3P+T - 16A /
 P17 3P+E - 16A. female socket (COU0004206)
 Pour/ For - version 230V.
C : Disjoncteur 2 poles 16A
 2 pole automatic breaker 16A (ME01016301)
J : Disjoncteur DPN 2P 1D 10A. /
 Automatic breaker DPN 2P 1D 10A (ME01010203)
 Pour/ For - version 110V.
C : Disjoncteur 25A
 Automatic breaker 25A (ME01025301)
K : Autotransformateur / Auto-transformator (ME05011023)
 Entrée / input : 110V 60Hz.
 Sortie / output : 208V 60Hz.
L : Ventilateur / Fan 4890N (ME14220207)
J : Disjoncteur DPN 2P 1D 2A. /
 Automatic breaker DPN 2P 1D 2A (ME01002201)
PL_Elec_A306532.eps
A
B
C
D
E
F
G
H
I
J
NEUTRE / NEUTRAL
PHASE SELF / CHOKE PHASE
NEUTRE / NEUTRAL
TERRE / EARTH
PHASE DIRECTE / DIRECT PHASE
PHASE / PHASE
A
B
C
F
G
H
J
NEUTRE / NEUTRAL
NEUTRE / NEUTRAL
PHASE / PHASE
208V
Version 110V.
Version 208V 60Hz - 230/245V 50Hz
suivant le raccordement de la self / depending on choke wiring - H
0V
-5V
110V
+5V
K
L
3
1200W
Ech : Modif :
Date Visa
Préfixe :
06532
03.04.01 E.G.
a
Mise à jour
Date : 12/06/01
a

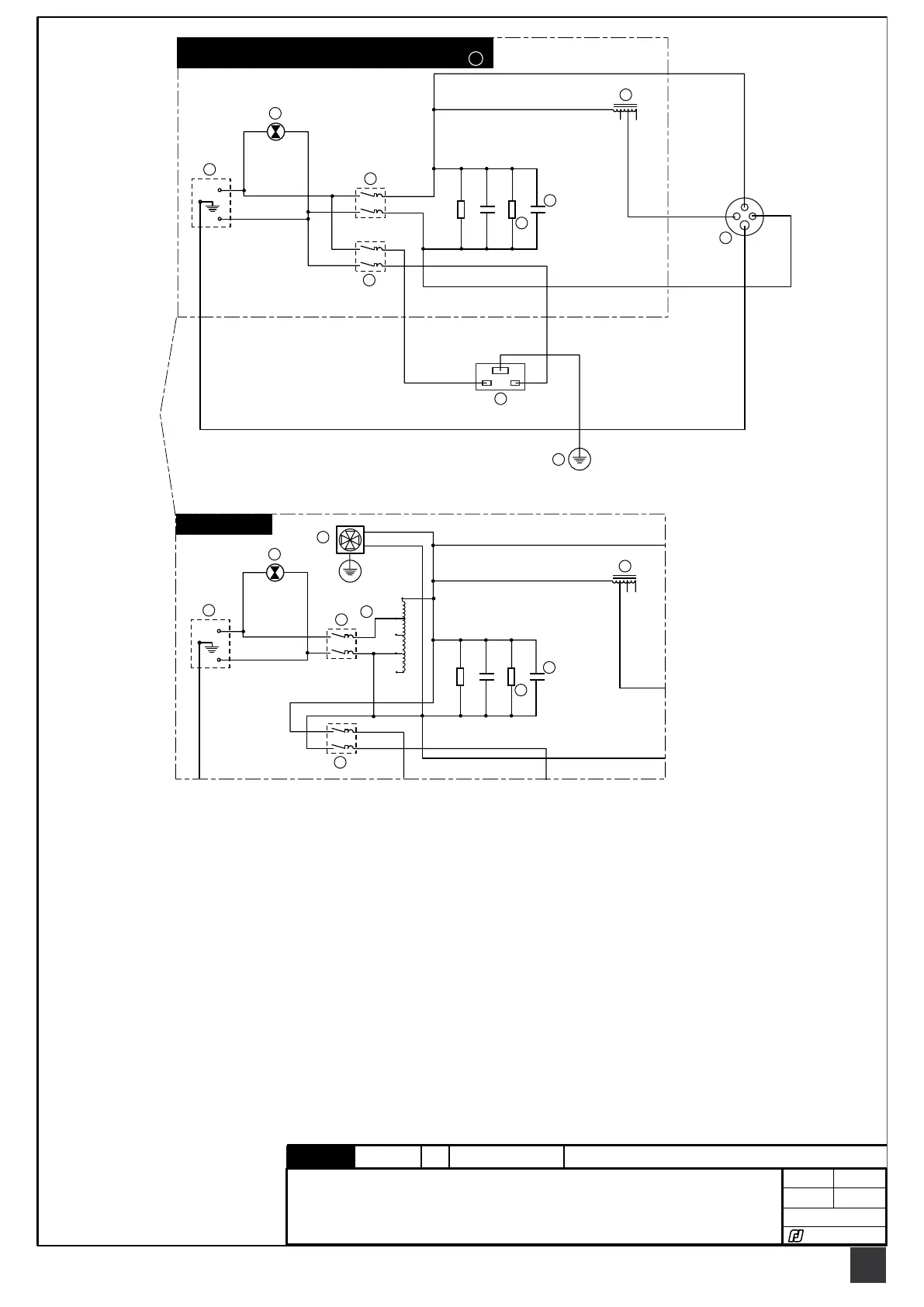

SCHEMA DE CABLAGE ALIMENTATION - 1200W AMORCAGE A FROID /
POWER SUPPLY ELECTRIC DIAGRAM 1200W COLD STRIKE
Modif :
