Robert Juliat MARIUS - Raccordements

robert juliat Route de Beaumont F 60530 Fresnoy-en-Thellle phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr
Le constructeur se réserve la possibilité de modier ses matériels sans avis préalable. Les renseignements mentionnés sur cette notice sont donnés à titre indicatif et ne sauraient présenter de caractére contractuel.
A DATER DU : 18.06.01
13
DOSSIER TECHNIQUE
POURSUITES MSR/MSD 1200W AMORCAGE A FROID
DocTech1019CS_CCS_0601.ind
Tension secteur.
- Contrôler la conformité de l'alimentation.
Plaque signalétique 7 : Puissance de la lampe.
Raccordement Projecteur / Alimentation.
- Raccorder le câble C sur l’alimentation 1 .
- Mettre la lampe en place - voir page 16.
- Raccorder le câble 2 au secteur.
ATTENTION - Pour votre sécurité !
- Ne jamais ouvrir les portes de lanterne,
projecteur allumé.
- Ne jamais raccorder sur un circuit gradué.
- Ne pas amorcer sans lampe.
DESCRIPTION.
A Poursuite 1200W amorçage à froid.
c - Cordon d'alimentation du projecteur.
Câble H07 RN-F 4G 1,5mm
2
longueur 3m équipé
avec 3 poles + T, fiche mâle P17
B Boîtier d'alimentation.
1 - EF P17 - 16A (NOIR).
2 - Cordon secteur.
3 - Voyant de présence secteur.
4 - Disjoncteur UNI + N - 16A (208/245V).
- Disjoncteur général 25A bipolaire (110V).
5 - Disjoncteur UNI + N - 10A (208/245V).
- Disjoncteur UNI + N - 2A (110V).
6 - EF secteur CEE - 10A.
7 - Identification de l'alimentation.
Alimentation.
xxxxxxxxxx

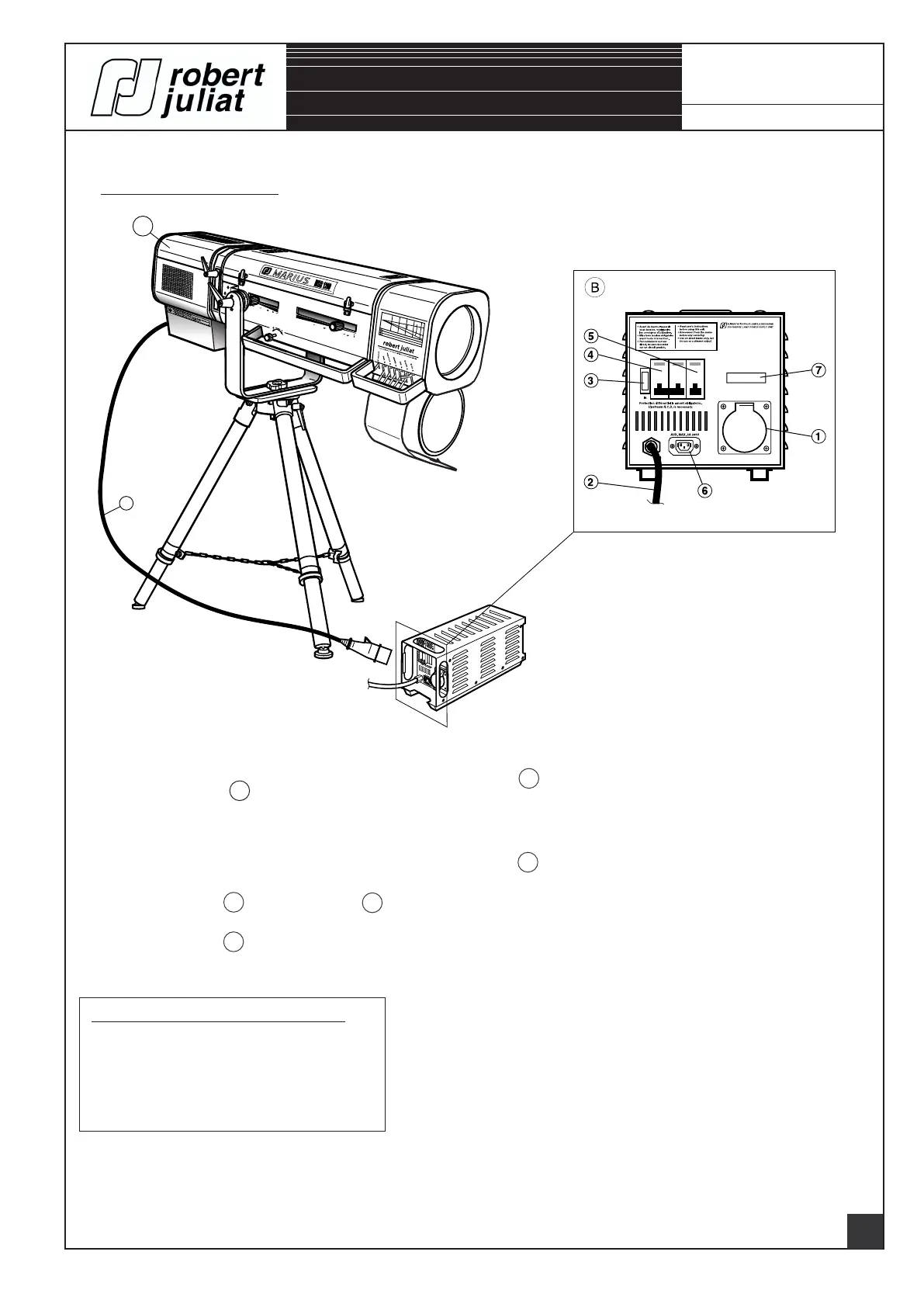

RACCORDEMENTS.
c
A
M
S
R
1
2
0
0
1019 CS & CCS
1119 CS & CCS
1419 CS & CCS
