Robuschi RNS Series - Smontaggio E Rimontaggio; Smontaggio

22
8 SMONTAGGIO E RIMONTAGGIO
Non è consentito lo smontaggio della pompa durante il periodo di garanzia pena la decadenza della stessa.
In caso di smontaggio, l’eventuale riparazione ed il rimontaggio devono essere eseguiti solo da personale qualificato con l’ausilio di
attrezzature adeguate. Eseguire lo smontaggio e il rimontaggio in una zona sicura
Preparare la pompa seguendo le istruzioni del paragrafo 6
8.1 Smontaggio
Il sopporto, insieme al coperchio e alla girante, può essere smontato dal
basamento senza smontare il corpo e senza sconnettere le tubazioni.
Per l’identificazione dei particolari riferirsi alle sezioni alle pagine da 51 a 63 di
questo manuale
• Smontare il motore oppure, se è presente il giunto spaziatore, togliere il
distanziale senza rimuovere il motore
• Svitare i bulloni che fissano il piede 3134 al basamento
• Svitare i dadi 202 che fissano il coperchio 1222 al corpo 1111

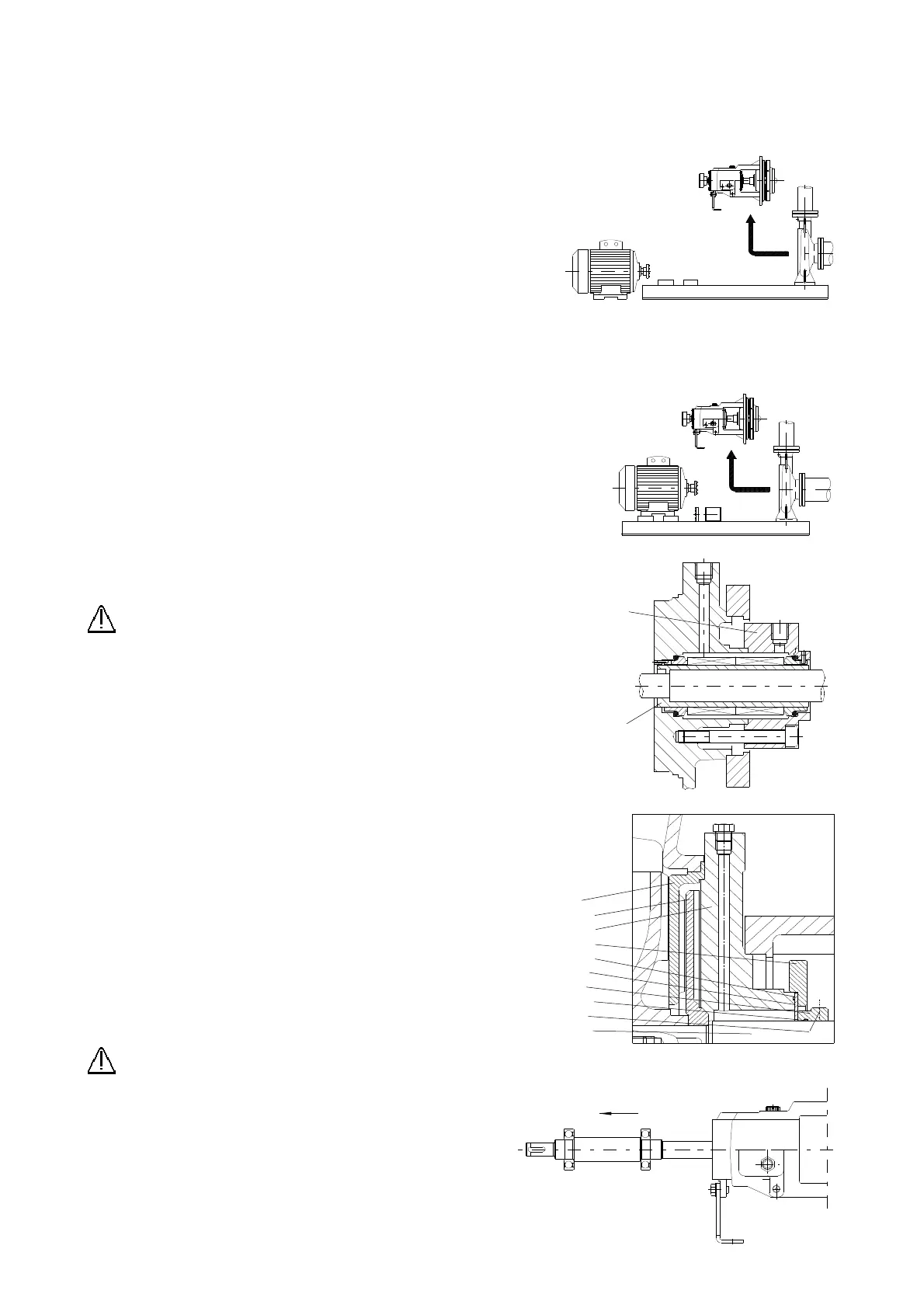

• Estrarre l’assieme supporto/albero/coperchio del corpo/girante come indicato nelle figure 14.a e 14.b
Per le pompe delle serie RNS, RKNS, RCNS, RCPNS, RACNS, RKCS del I e del II supporto eseguire le seguenti operazioni dopo aver
posto in verticale l’assieme supporto/albero/coperchio del corpo/girante. Dopo aver smontato ogiva, girante, sistema di tenuta
dell’albero e coperchio del corpo è possibile procedere con lo smontaggio in posizione orizzontale
• Svitare l’ogiva 2912 o 2914 o la vite di bloccaggio 2913
• Estrarre la girante 2200 oppure 2293 e togliere la linguetta 6710
Tenuta a baderna
• Svitare gli eventuali dadi 202 che fissano il coperchio 1222 al sopporto
3130 e sfilare il coperchio
• Svitare i dadi 203 che fissano il premitreccia 4120 e sfilarlo dal coperchio
• Estrarre gli anelli baderna 4130 e l’eventuale anello idraulico 4134
• Estrarre la camicia di protezione albero 2450
• Estrarre la guarnizione 4551 dall’albero 2100 (solo pompe RN, RCN,
RCPN, RACN e RKC)
Tenuta meccanica
Attenzione : Per lo smontaggio della tenuta meccanica
riferirsi alle istruzioni del costruttore
• Svitare gli eventuali dadi 202 che eventualmente fissano il coperchio 1222 al
sopporto 3130 e sfilare il coperchio insieme alla camicia 2450
• In caso di tenuta singola estrarre la camicia di protezione dell’albero 2450
con la parte rotante della tenuta meccanica
• In caso di tenuta doppia smontare la flangia 4213 e sfilare la camicia di
protezione 2450 con le parti rotanti delle tenute
• Smontare la guarnizione 4551 dall’albero 2100 (solo pompe RN, RCN,
RCPN, RACN e RKC)
Tenuta dinamica
• Estrarre il disco intermedio 61 assestando alcuni colpi di mazzuolo sul bordo dello stesso
• Sfilare la girante secondaria 2293
• Smontare il coperchio 1222 dal supporto 3130
• Smontare la flangia 4120 dal coperchio 1222 ed estrarre la tenuta statica 600
• Svitare i grani 602
• Estrarre la bussola 601 dall’albero 2100
Supporto
• Estrarre il semigiunto posto sull’albero mediante un estrattore
Attenzione : Non assestare colpi di martello
sull’albero per sfilare il semigiunto
• Togliere la linguetta 6742
• Estrarre l’anello paraspruzzi 2540 dall’albero 2100
• Smontare i coperchi 3261 e 3262 dal sopporto 3130
• Estrarre l’albero 2100 con i cuscinetti sfilandolo dal lato comando
• Smontare i cuscinetti 3011 e 3012 dall’albero mediante un estrattore
• Smontare l’anello esterno del cuscinetto 3012 (solo per VI supporto o
per supporti versione ISO 5199 o per pompe serie RACNS-RACN o
per pompe con tenuta dinamica)
4213
2450
61
2293
1222
4120
4426
600
601
4427
602
2100
Fig. 14.b
Fig. 14.a
