64

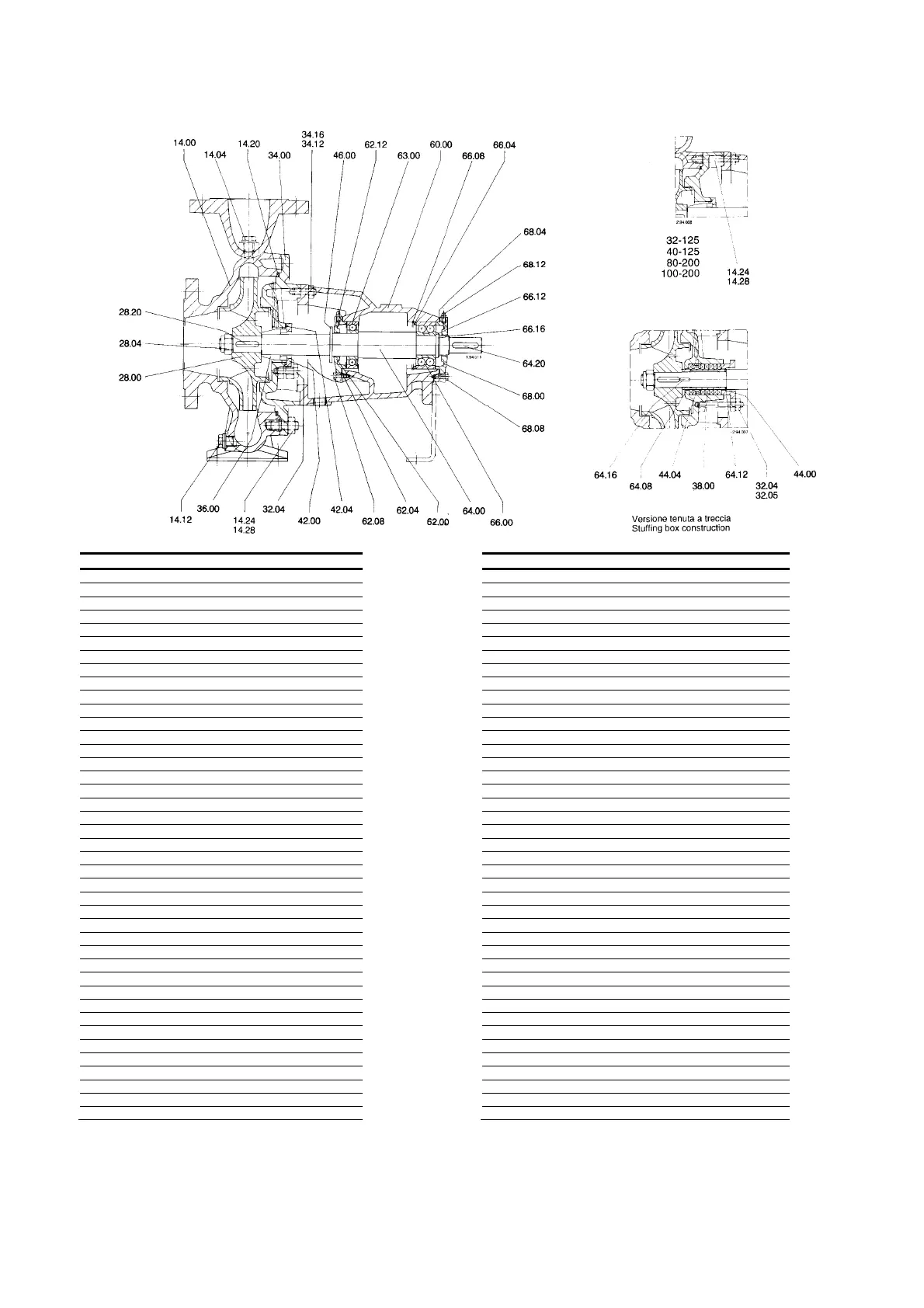

9.24 Sezione E 9.24 Sectional drawing
POS. DENOMINAZIONE
14.00 Corpo pompa
14.04 Tappo con rondella
14.12 Tappo con rondella
14.20 Guarnizione
14.24 Vite
14.28 Dado
28.00 Girante
28.04 Dado bloccaggio girante (o vite)
28.20 Linguetta
32.04 Vite
32.05 Dado
34.00 Coperchio corpo
34.12 Prigioniero
31.16 Dado
36.00 Tenuta meccanica
38.00 Anello baderna
42.00 Flangia per tenuta meccanica
42.04 O-ring
44.00 Collare premitreccia
44.04 Anello lanterna
46.00 Anello paraspruzzi
60.00 Supporto
62.00 Coperchio cuscinetto
62.04 Guarnizione
62.08 Vite
62.12 Ingrassatore
63.00 Cuscinetto
64.00 Albero
64.08 Camicia di protezione albero
64.12 O-ring
64.16 Linguetta
64.20 Linguetta
66.00 Cuscinetto
66.04 Anello di spallamento supporto
66.08 Anello seeger
66.12 Anello di spallamento albero
66.16 Anello seeger per albero
68.00 Coperchio cuscinetto
68.04 Guarnizione
68.08 Vite
68.12 Ingrassatore
PART N. PART DESCRIPTION
14.00 Pump casing
14.04 Plug with washer
14.12 Plug with washer
14.20 Gasket
14.24 Screw
14.28 Nut
28.00 Impeller
28.04 Impeller nut (or screw)
28.20 Key
32.04 Screw
32.05 Nut
34.00 Casing cover
34.12 Stud nut
31.16 Nut
36.00 Mechanical seal
38.00 Packing ring
42.00 Flange for mechanical seal
42.04 O-ring
44.00 Stuffing box gland
44.04 Lantern ring
46.00 Flinger
60.00 Support
62.00 Bearing cover
62.04 Gasket
62.08 Screw
62.12 Lubricating nipple
63.00 Ball bearing
64.00 Shaft
64.08 Shaft sleeve
64.12 O-ring
64.16 Key
64.20 Key
66.00 Ball bearing
66.04 Shoulder ring for bearing housing
66.08 Circlip
66.12 Shoulder ring for shaft
66.16 Circlip for shaft
68.00 Bearing cover
68.04 Gasket
68.08 Screw
68.12 Lubricating nipple
