Robuschi RNS Series - Sezione RN (3;4;5 Supporto)

56

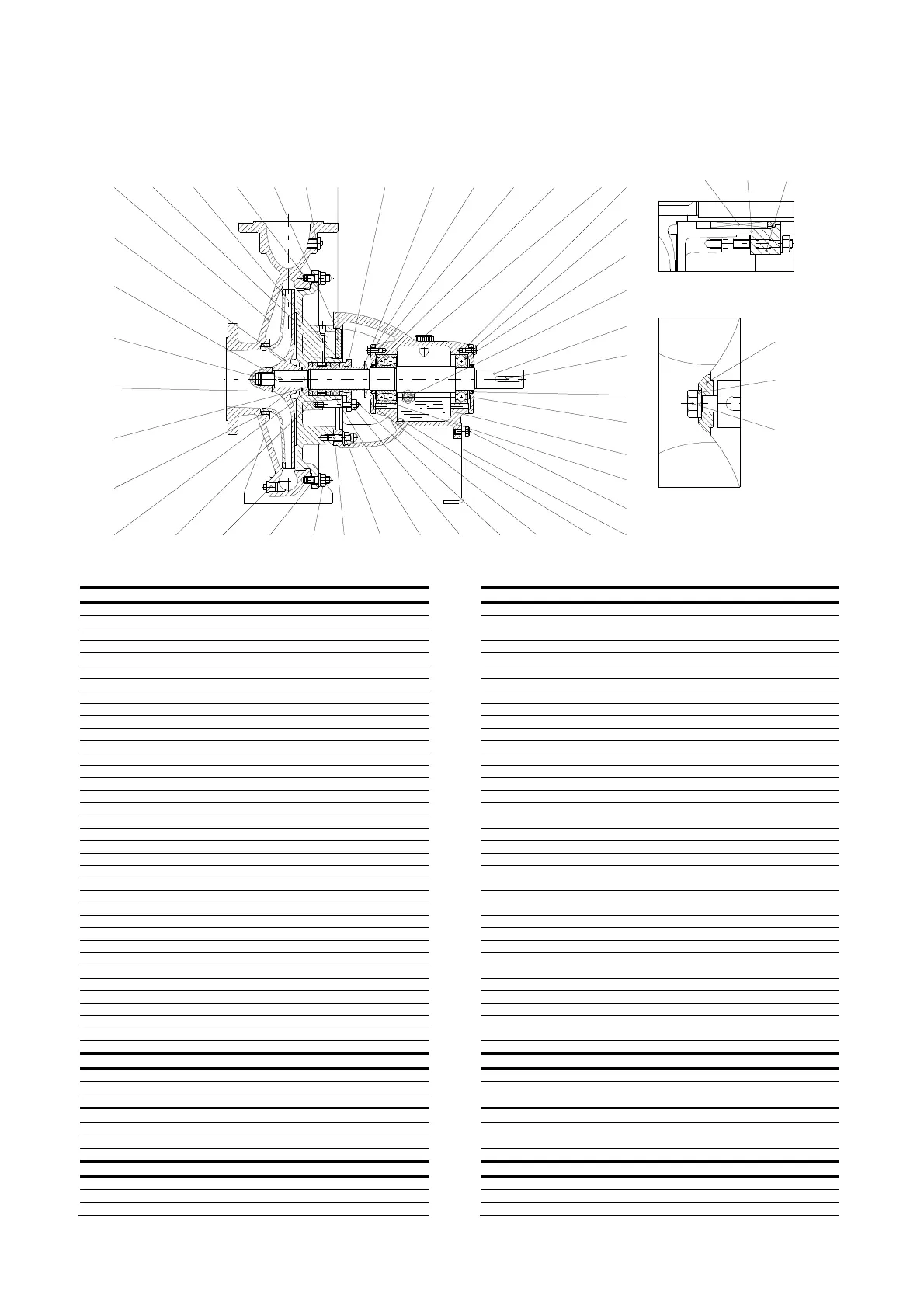

9.16 Sezione RN 9.16 Sectional drawing
(Supporto 3/4/5 Support)
POS. DENOMINAZIONE
1111 Corpo pompa
1222 Coperchio corpo
1510 Anello di tenuta del corpo
2100 Albero
2200 Girante
2450 Camicia di protezione albero
2540 Anello paraspruzzi
2912 Dado bloccaggio girante
3011 Cuscinetto a sfere
3130 Supporto
3134 Piede del supporto
3261 Coperchio cuscinetto
3262 Coperchio cuscinetto
3855 Tappo livello olio
3859 Tappo carico olio
4120 Collare premitreccia
4130 Anello baderna
4134 Anello lanterna
4311 Anello di tenuta
4521 Guarnizione
4541 Guarnizione
4551 Guarnizione
6515 Tappo scarico
6543 Rosetta di sicurezza
6573 Prigioniero
6710 Linguetta
6742 Linguetta
72 Tappo manometro
77 Tappo scarico olio
84 Prigioniero
85 Prigioniero
87 Vite
91 Vite
201 Dado
202 Dado
203 Dado
Versione raffreddata (escluse 200-500 e 250-400)
4113 Coperchio camera di raffreddamento
4517 O-ring
4620 O-ring
FIG. A Tenuta meccanica semplice
4200 Tenuta meccanica
4213 Flangia per tenuta meccanica
4555 Guarnizione
FIG. B Solo RN 250-400
2913 Vite bloccaggio girante
2914 Ogiva girante
6543 Rosetta di sicurezza
PART N. PART DESCRIPTION
1111 Pump casing
1222 Casing cover
1510 Casing wear ring
2100 Shaft
2200 Impeller
2450 Shaft sleeve
2540 Flinger
2912 Impeller screw
3011 Ball bearing
3130 Bearing support
3134 Bearing support foot
3261 Bearing cover
3262 Bearing cover
3855 Oil level plug
3859 Oil filling plug
4120 Stuffing box gland
4130 Packing ring
4134 Lantern ring
4311 Seal ring
4521 Gasket
4541 Gasket
4551 Gasket
6515 Drain plug
6543 Impeller screw lock washer
6573 Stud nut
6710 Key
6742 Key
72 Manometer plug
77 Oil drain plug
84 Stud nut
85 Stud nut
87 Screw
91 Screw
201 Nut
202 Nut
203 Nut
Cooling seal housing (200-500 and 250-400 excluded)
4133 Cooling housing cover
4571 O-ring
4620 O-ring
FIG. A Single mechanical seal
4200 Mechanical seal
4213 Flange for mechanical seal
4555 Gasket
FIG. B Solo RN 250-400
2913 Impeller screw
2914 Impeller cap
6543 Impeller screw lock washer
87
87
3012
1111
2200
6710
2912
6543
4551
1510
2450
1222 4521 4517 72 4113
6515
4620 4541 4311 3859 4541
3011
2100
6742
3261
3130
3855
3262
77
3134
91
2540
6573
203
201
85
84
202
4120
4134
4130
6543
2913
2914
Fig. B
4213
4555
4200
Solo RN 250-400
RN 250-400 only
Fig. A
4311
