52

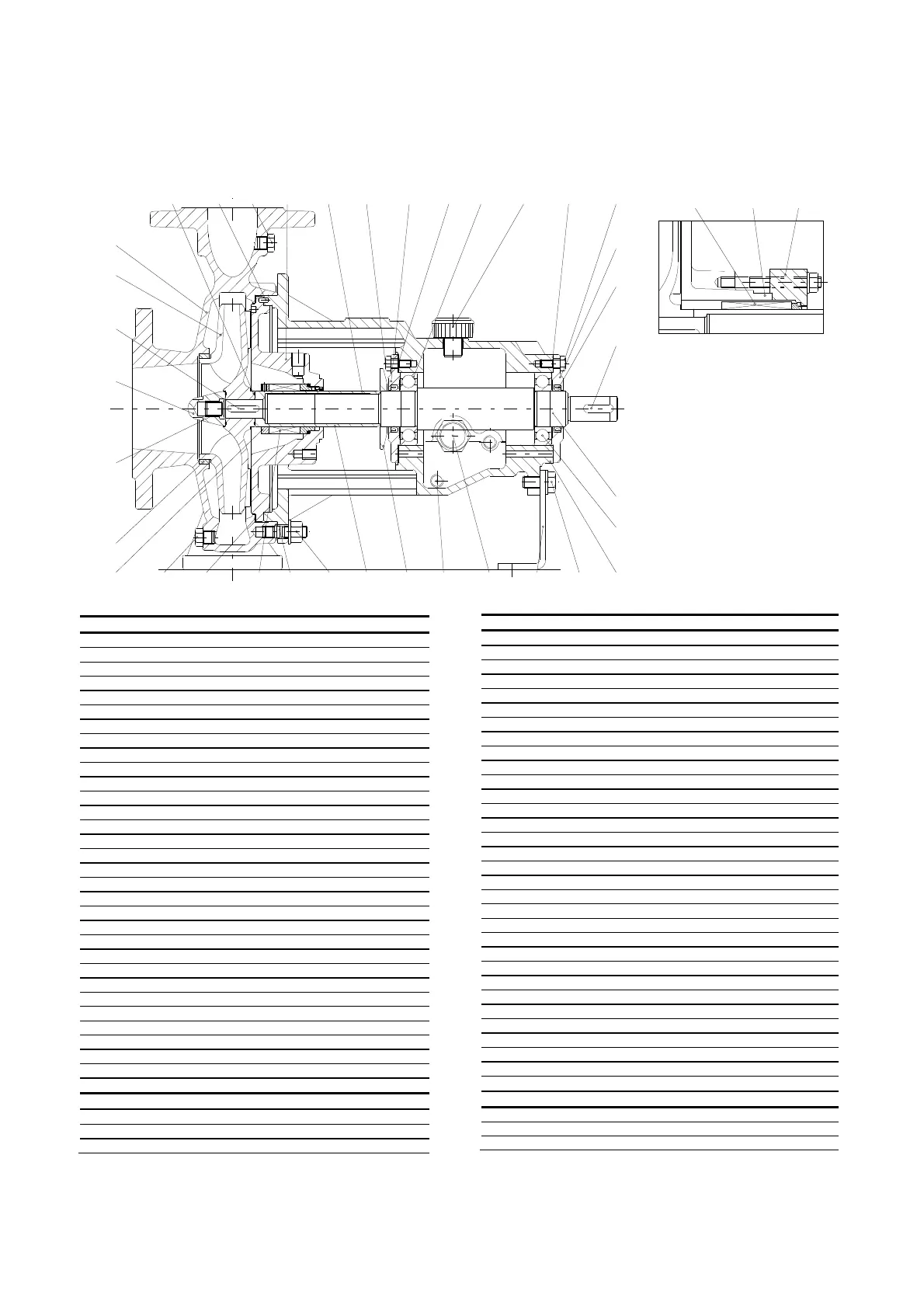

9.12 Sezione RNS 9.12 Sectional drawing
(Supporto 1/2 Support)
PART N. PART DESCRIPTION
1111 Pump casing
1222 Casing cover
1510 Casing wear ring
2100 Shaft
2200 Impeller
2450 Shaft sleeve
2530 Locking ring
2540 Flinger
2912 Impeller screw
3011 Ball bearing
3130 Bearing support
3134 Bearing support foot
3261 Bearing cover
3262 Bearing cover
3855 Oil level plug
3859 Oil filling plug
4200 Mechanical seal
4311 Seal ring
4521 Gasket
4541 Gasket
4551 O-ring
6515 Drain plug
6543 Helicoil
6710 Impeller key
6742 Coupling key
72 Manometer plug
77 Oil drain plug
69 Flexible pin
84 Stud nut
87 Screw
91 Screw
202 Nut
FIG. A Mech.seal in cylindrical shaped seal housing
4200 Mechanical seal
4213 Flange for mechanical seal
4555 Gasket
POS. DENOMINAZIONE
1111 Corpo pompa
1222 Coperchio corpo
1510 Anello di tenuta del corpo
2100 Albero
2200 Girante
2450 Camicia di protezione albero
2530 Anello di arresto
2540 Anello paraspruzzi
2912 Dado bloccaggio girante
3011 Cuscinetto a sfere
3130 Corpo del supporto
3134 Piede del supporto
3261 Coperchio cuscinetto
3262 Coperchio cuscinetto
3855 Tappo livello olio
3859 Tappo carico olio
4200 Tenuta meccanica
4311 Anello di tenuta
4521 Guarnizione
4541 Guarnizione
4551 O-Ring
6515 Tappo scarico
6543 Helicoil
6710 Linguetta girante
6742 Linguetta giunto
72 Tappo manometro
77 Tappo scarico olio
69 Spina elastica
84 Prigioniero
87 Vite
91 Vite
202 Dado
FIG. A Tenuta mecc. in camera cilindrica
4200 Tenuta meccanica
4213 Flangia per tenuta meccanica
4555 Guarnizione
TMK
42134555
Fig. A
4200
4541
3859
30114541
3262
3011
2100
6742
4311
3261
4311
2530
6515
6543
2912
6710
1111
2200
1510
1222
72
69
87
4551
