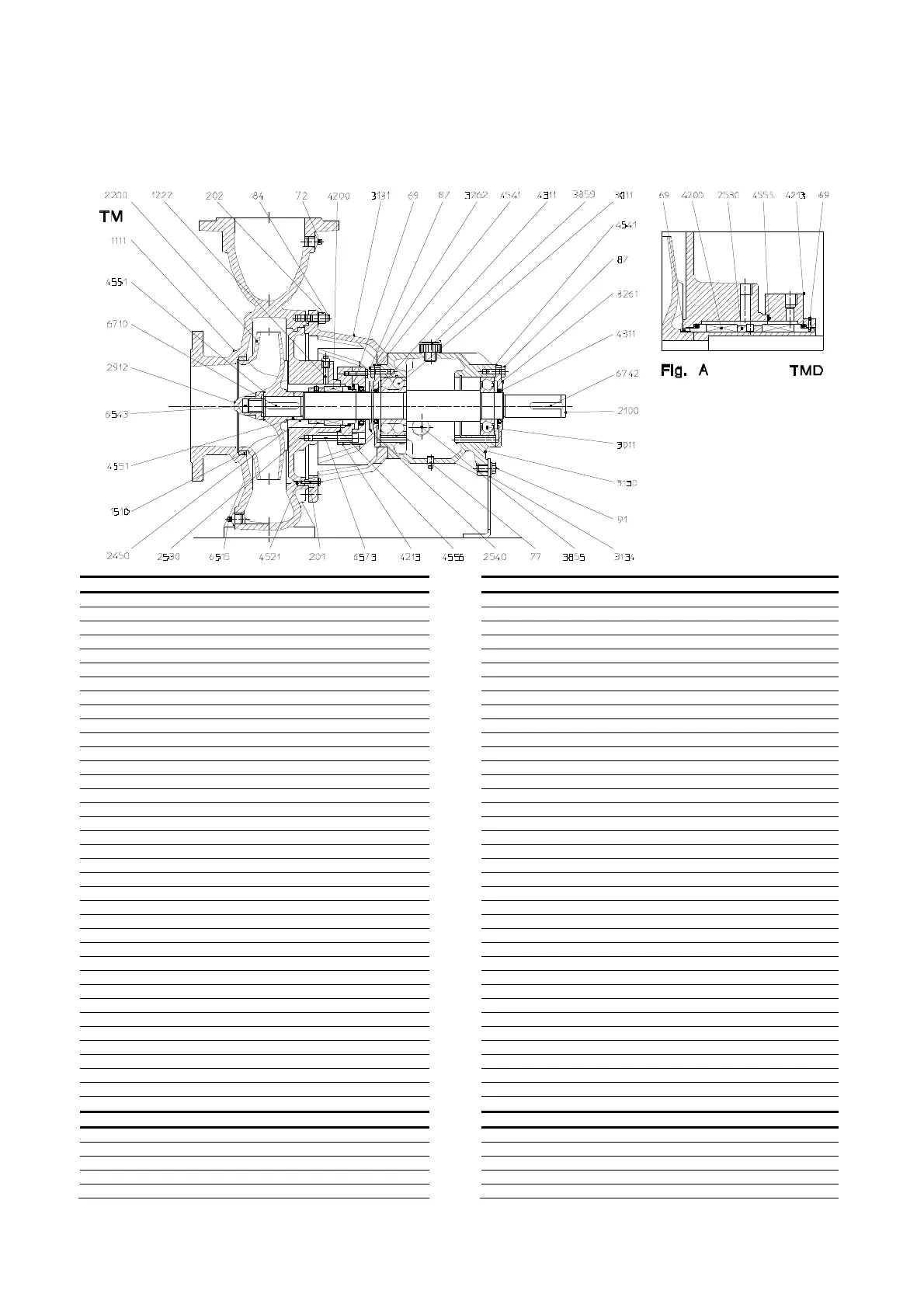

9.13 Sezione RNS 9.13 Sectional drawing
(Supporto 3 Support)
POS. DENOMINAZIONE
1111 Corpo pompa
1222 Coperchio corpo
1510 Anello rasamento
2100 Albero
2200 Girante
2450 Camicia di protezione albero
2530 Anello di arresto
2540 Anello paraspruzzi
2912 Dado bloccaggio girante
3011 Cuscinetto a sfere
3130 Supporto
3131 Lanterna
3134 Piede del supporto
3261 Coperchio cuscinetto
3262 Coperchio cuscinetto
3855 Tappo livello olio
3859 Tappo carico olio
4200 Tenuta meccanica
4213 Flangia tenuta meccanica
4311 Anello di tenuta
4521 Guarnizione
4541 Guarnizione
4551 O-ring
4555 Guarnizione
6515 Tappo scarico
6543 Helicoil
6573 Vite
6710 Linguetta
6742 Linguetta
69 Spina elastica
72 Tappo manometro
77 Tappo scarico olio
84 Prigioniero
87 Vite
91 Vite
202 Dado
201 Vite
FIG. A Tenuta meccanica doppia
2530 Anello di arresto
4200 Tenuta meccanica
4213 Flangia tenuta meccanica doppia
4555 Guarnizione
69 Spina
PART N. PART DESCRIPTION
1111
Pump casing
1222
Casing cover
1510
Wear ring
2100
Shaft
2200
Impeller
2450
Shaft sleeve
2530
Locking ring
2540
Flinger
2912
Impeller screw
3011
Ball bearing
3130
Bearing support
3131
Lantern support
3134
Bearing support foot
3261
Bearing cover
3262
Bearing cover
3855
Oil level plug
3859
Oil filling plug
4200
Mechanical seal
4213
Flange for mechanical seal
4311
Seal ring
4521
Gasket
4541
Gasket
4551
O-ring
4555
Gasket
6515
Drain plug
6543
Helicoil
6573
Screw
6710
Key
6742
Key
69
Flexible pin
72
Manometer plug
77
Oil drain plug
84
Stud nut
87
Screw
91
Screw
202
Nut
201
Screw
FIG. A Double mechanical seal
2530
Locking ring
4200
Mechanical seal
4213
Flange for double mechanical seal
4555
Gasket
69
Flexible pin
