11 Elektrische Anschlüsse
Am Versorgungsnetz einen allpoligen Schalter oder Trennschalter mit Öffnungsabstand der Kontakte von mindestens 3 mm einbauen;
Den Trennschalter auf OFF stellen und alle Pufferbatterien trennen, bevor Reinigungs- oder Wartungsarbeiten durchgeführt werden.
Prüfen, ob sich vor der Elektroanlage ein geeigneter Fehlerstromschutzschalter mit Schwellenwert 0,03 A und Überstromschutz
benden, unter Beachtung der technischen Regeln und der geltenden Normen.
Für die Stromversorgung ein elektrisches Kabel vom Typ H07RN-F 3G1.5 verwenden, und mit den Klemmen L (braun), N (blau), (gelb/grün),
die sich im Inneren der Automation benden, verbinden.

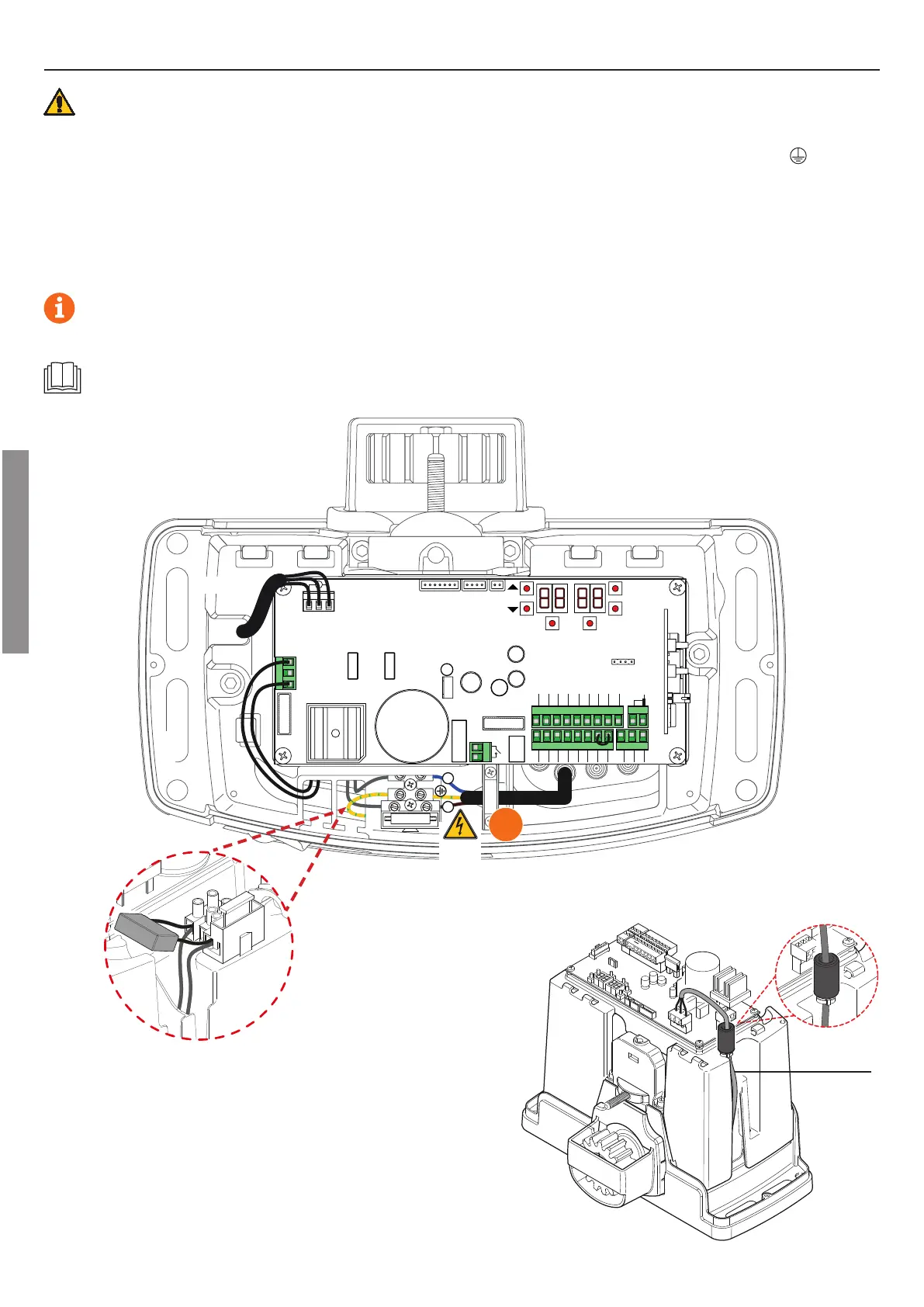

Die Umhüllung des Versorgungskabels nur auf Klemmenhöhe (siehe Bez. A) abziehen und mit dem speziellen Kabelbinder befestigen.
Mit einem Tester die Spannung in Volt des primären Netzanschlusses prüfen.
Um die ordnungsgemäße Funktion der Brushless-Antriebe sicherzustellen, muss die primäre Netzstromversorgungsspannung wie folgt sein
230Vac (115Vac) ±10%.
Wenn die erfasste Spannung die oben genannten Daten nicht erfüllt oder nicht stabil ist, könnte die Automatisierung auf NICHT eziente
Weise funktionieren.
Die Verbindungen zum Stromnetz und zu möglichen Niederspannungsleitungen im Außenbereich der Schalttafel, müssen auf einem
unabhängigen Pfad und getrennt von den Anschlüssen zu den Steuer- und Sicherheitseinrichtungen (SELV = Safety Extra Low Voltage)
erfolgen.
Stellen Sie sicher, dass die Leitungen der Netzstromversorgung und die Leitungen des Zubehörs (24 V) getrennt sind.
Die elektrischen Anschlüsse und die Prüfung der Getriebemotoren BH30 werden im Installationshandbuch des Steuergeräts B70/1DC
beschrieben.
+SC
8910 11 12 13 14 15
16 17 18
COM
FT2
FT1
COS2
COS1
COM
ST
+LAM
COM
COM
ANT
COR
+24V
PED
PP
CH
AP
ORO
COM
LNA
LNB
ENC
POWER
IN
MOTOR
YXZ
F2
F3
F1
PROG TEST
+
-
FC SB
M
LN
3x2,5 mm²
230 Vac
115 Vac
ALIMENTAZIONE
POWER SUPPLY
A
CAVO MOTORE
MOTOR CABLE
