Veuillez lire attentivement toutes les instructions avant l’assemblage, l’installation et/ou l’utilisation de ce produit.
59742
Pick-Up-Rack™

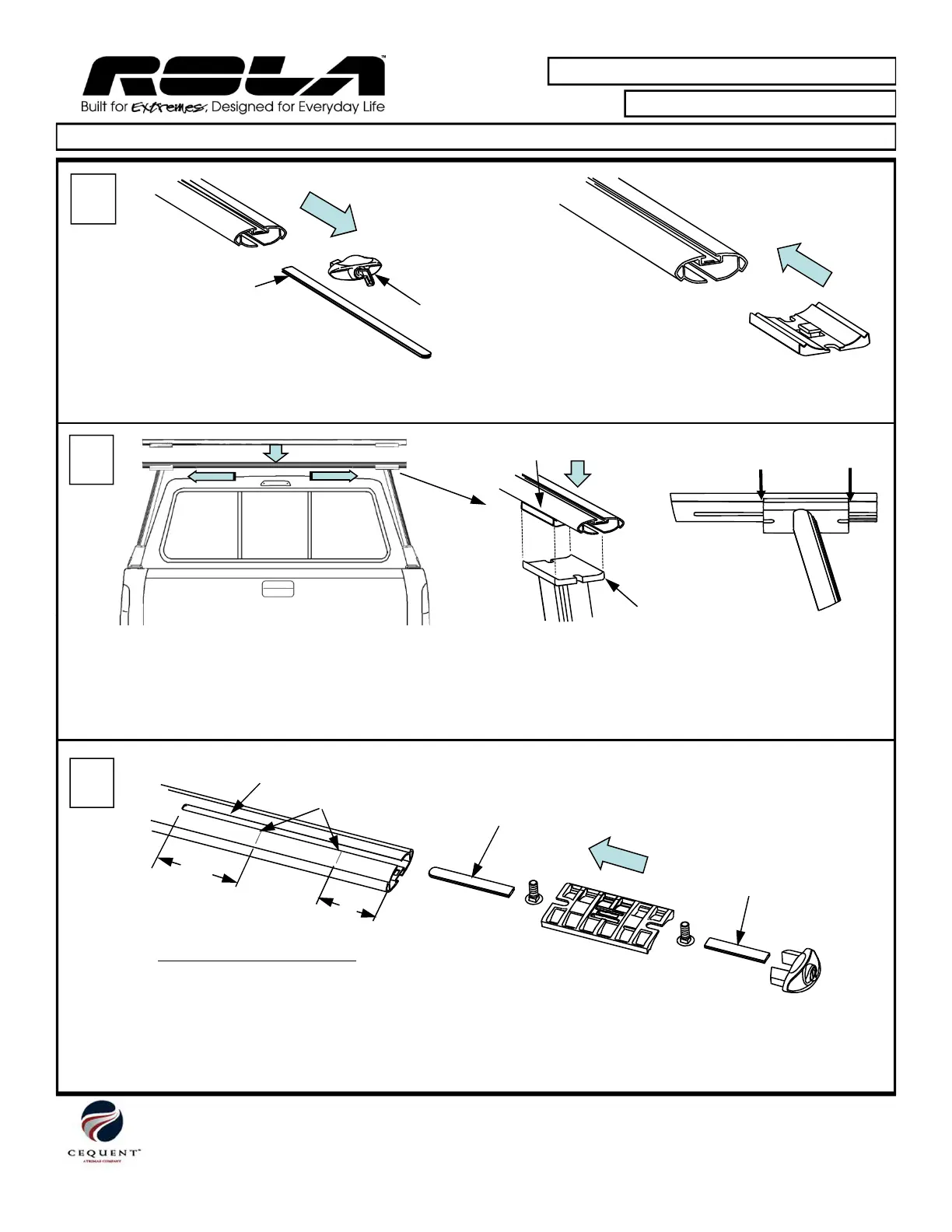

• Retirer le capuchon d'extrémité et l'insertion des deux
bouts des traverses.
5
• Poser les blocs d'adaptation dans chaque bout de
traverse.
Insertion
Capuchon d'extrémité
Bloc d'adaptation
Marque
Marque
Embase
Cequent Performance Products, Inc.
Plymouth, MI 48170
Technical Service: (888) 521-0510
59742N Rev D 4-24-13
Page 4 de 6
Imprimé en Chine
6
• Placer la traverse sur les supports verticaux et centrer par rapport aux côtés.
• S'assurer d'aligner les blocs d'adaptation sur les embases des supports verticaux.
• Marquer au crayon la position de la traverse de chaque côté de l'embase des supports verticaux pour l'installation de
l'insertion.
• Retirer la traverse des supports verticaux. Retirer les blocs d'adaptation des traverses.
• Mesurer la distance “x” depuis les marques de crayon jusqu'au bout de la fente, comme illustré ci-dessus.
• Couper l'insertion intérieure à la longueur appropriée (bout arrondi), puis faire de même pour l'insertion extérieure.
• Poser les insertions, les boulons de carrosserie 3/8 x 1.25, le bloc d'adaptation et le capuchon d'extrémité dans les deux bouts
des traverses, comme illustré.
“X”
“X”
Fente
Vue inférieure de la traverse
Insertion intérieure
Insertion extérieure
Marques de crayon
