Product Code:
Product Name:
Capuchon de plastique
Support vertical

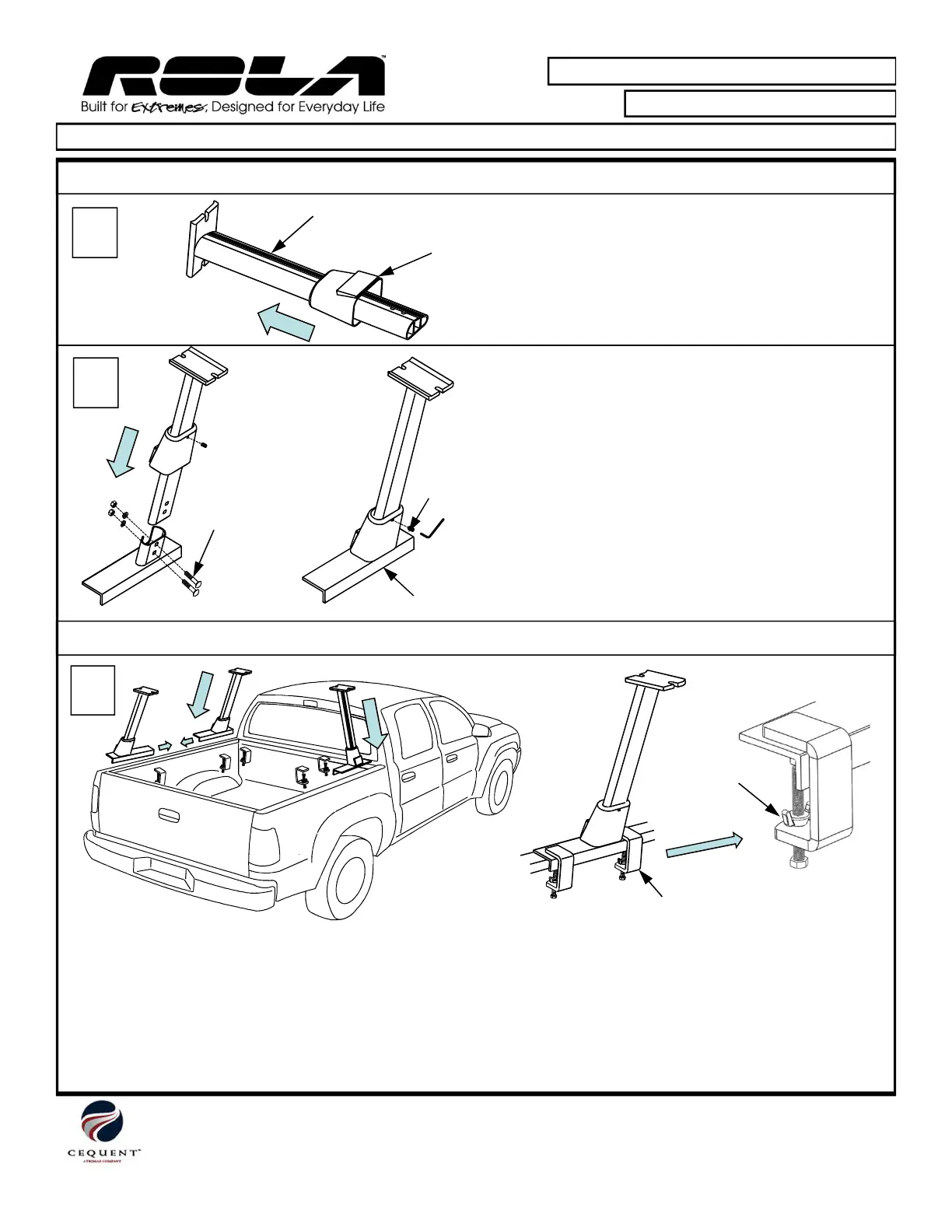

• Faire glisser le capuchon sur le support
vertical, comme illustré.
1
2
Veuillez lire attentivement toutes les instructions avant l’assemblage, l’installation et/ou l’utilisation de ce produit.
• Faire glisser le support vertical et le capuchon sur la
base du support.
• Insérer deux boulons de carrosserie 3/8-16 x 2 po à
travers deux trous carrés à l'arrière de la base puis
dans le support vertical.
• Enfiler des rondelles freins et des écrous
hexagonaux 3/8 sur les boulons de carrosserie.
• Serrer fermement toute la visserie 3/8-16 (environ
25 lb-pi).
Faire glisser le capuchon en position et fixer à l'aide
de la vis d'ajustement ¼-20 et de la clé hexagonale
1/8 po. NE PAS serrer à l'excès.
• Répéter la procédure pour les quatre supports.
Boulon de carrosserie 3/8-16 x 2”
Rondelle frein 3/8
Écrou hexagonal 3/8
Deux (2) endroits
Vis d'ajustement
¼-20
Base de support
Assemblage des supports verticaux
59742
Pick-Up-Rack™
Cequent Performance Products, Inc.
Plymouth, MI 48170
Technical Service: (888) 521-0510
59742N Rev D 4-24-13
Imprimé en Chine
Page 3 de 6
3
Installation sur le véhicule
• Nettoyer les rails de caisse.
• Placer les supports verticaux sur le rail de caisse à
l'emplacement désiré. L'extrémité longue de la base doit
pointer vers l'intérieur de la caisse.
CONSEIL : Le lieu de montage diffère selon le modèle de la
caisse et peut nécessiter un ajustement pour éviter de gêner
la quincaillerie de montage.
• Poser les brides et serrer à la main.
• S'assurer que les deux bases de support sont alignées
à l'avant et à l'arrière sur le rail de caisse, des deux
côtés.
• Vérifier la position des supports sur la caisse et serrer
les brides fermement.
• Serrer les écrous à oreilles contre le bas de la bride.
Bride
Écrou à oreilles
** Nota : Certaines doublures de caisse ou de recouvrements de rails de caisse peuvent nécessiter une modification. Il peut être nécessaire
de découper une section de la doublure en dessous du rail de caisse.
