Cubierta de plástico
Soporte vertical

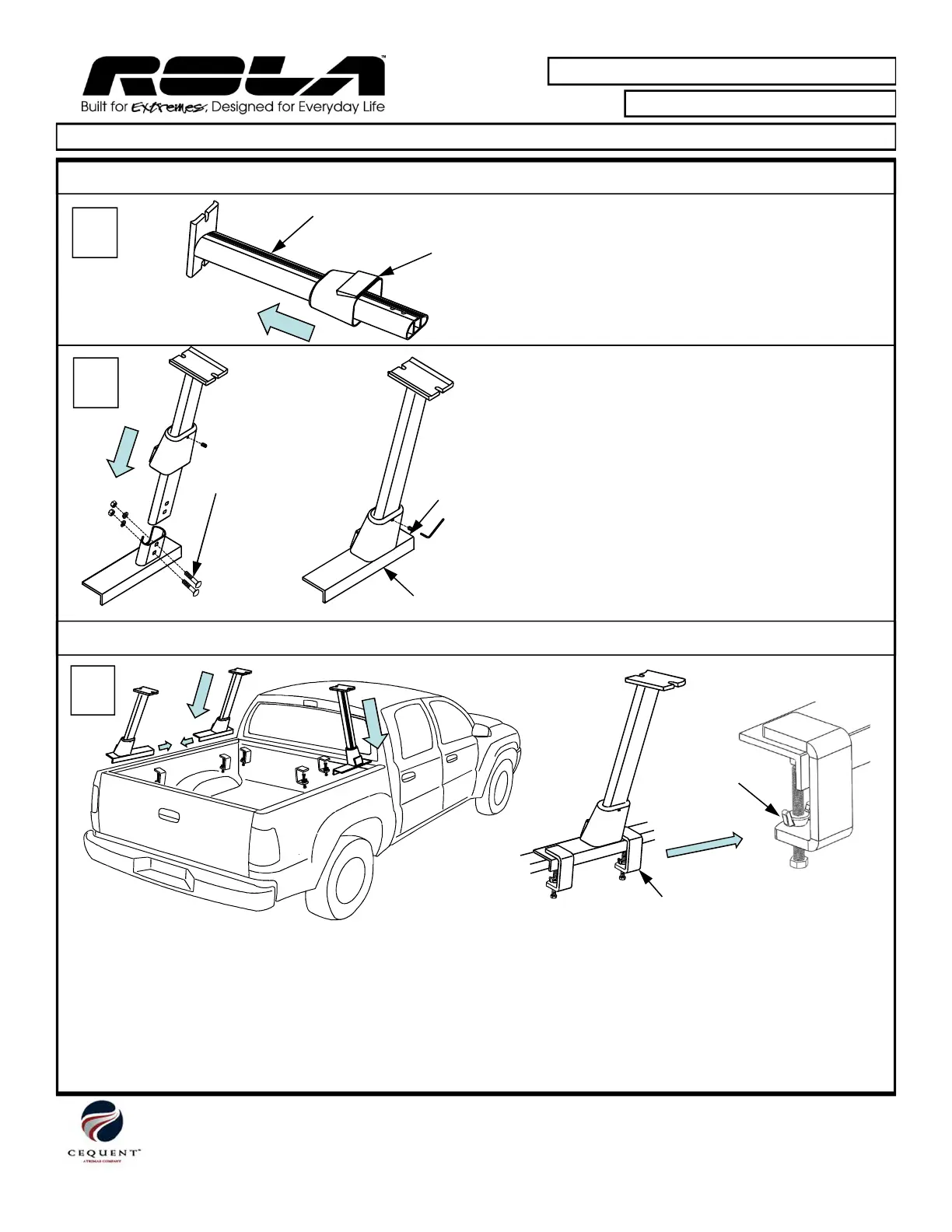

• Deslice la cubierta de plástico sobre el
soporte vertical como se muestra.
1
2
Lea atentamente todas las instrucciones antes de armar, instalar y/o usar este producto.
• Deslice el soporte vertical y la cubierta dentro
de la base de soporte.
• Instale dos pernos de carruaje de 3/8-16 x 2“ de
largo a través de los dos orificios cuadrados en
la parte posterior de la base y a través del
soporte vertical.
• Instale las arandelas cónicas de 3/8 y tuercas
hexagonales sobre los pernos de carruaje.
• Apriete firmemente todos los tornillos de 3/8-
16 (aproximadamente 25 Lb. pies )
• Deslice la cubierta hacia su posición y asegúrela
con
un tornillo de fijación de ¼ -20 usando una llave
hexagonal de 1/8". NO apriete en exceso.
•
Repita
los
pasos
para
los
cuatro
soportes
.
Perno de carruaje, 3/8-16 x 2"
Arandela de bloqueo, 3/8
Tuerca hexagonal, 3/8
(2) lugares
Tornillo de
fijación, ¼ -20
Base de soporte
Ensamble de los soportes verticales
59742
Pick-Up-Rack™
Cequent Performance Products, Inc.
Plymouth, MI 48170
Technical Service: (888) 521-0510
59742N Rev D 4-24-13
Página 3 de 6
•
Repita
los
pasos
para
los
cuatro
soportes
.
3
Instalación en el vehículo
• Limpie las barandas de la plataforma.
• Coloque los soportes verticales sobre las barandas de la plataforma en
la posición deseada. El extremo largo de la base debe apuntar hacia el
interior de la plataforma del vehículo.
SUGERENCIA: La ubicación de montaje es diferente para cada diseño de
plataforma y puede requerir un ajuste para evitar la interferencia con
las piezas de montaje.
• Fije las abrazaderas y apriete a mano.
• Verifique que ambas bases de soporte estén alineadas
de adelante hacia atrás sobre las barandas de la
plataforma, en ambos lados.
• Confirme la posición de los soportes sobre la
plataforma y apriete las abrazaderas.
• Apriete la tuerca de mariposa contra la parte inferior
de la abrazadera.
Abrazadera
Tuerca de
mariposa
** Nota: Algunos revestimientos o cubiertas de las barandas de la plataforma podrían necesitar alteración. Puede ser necesario cortar una
sección del revestimiento en la parte interior de la baranda de la plataforma.
