Rola Pick-Up-Rack - Page 16

Product Code:
Product Name:
4
Lea atentamente todas las instrucciones antes de armar, instalar y/o usar este producto.
59742
Pick-Up-Rack™

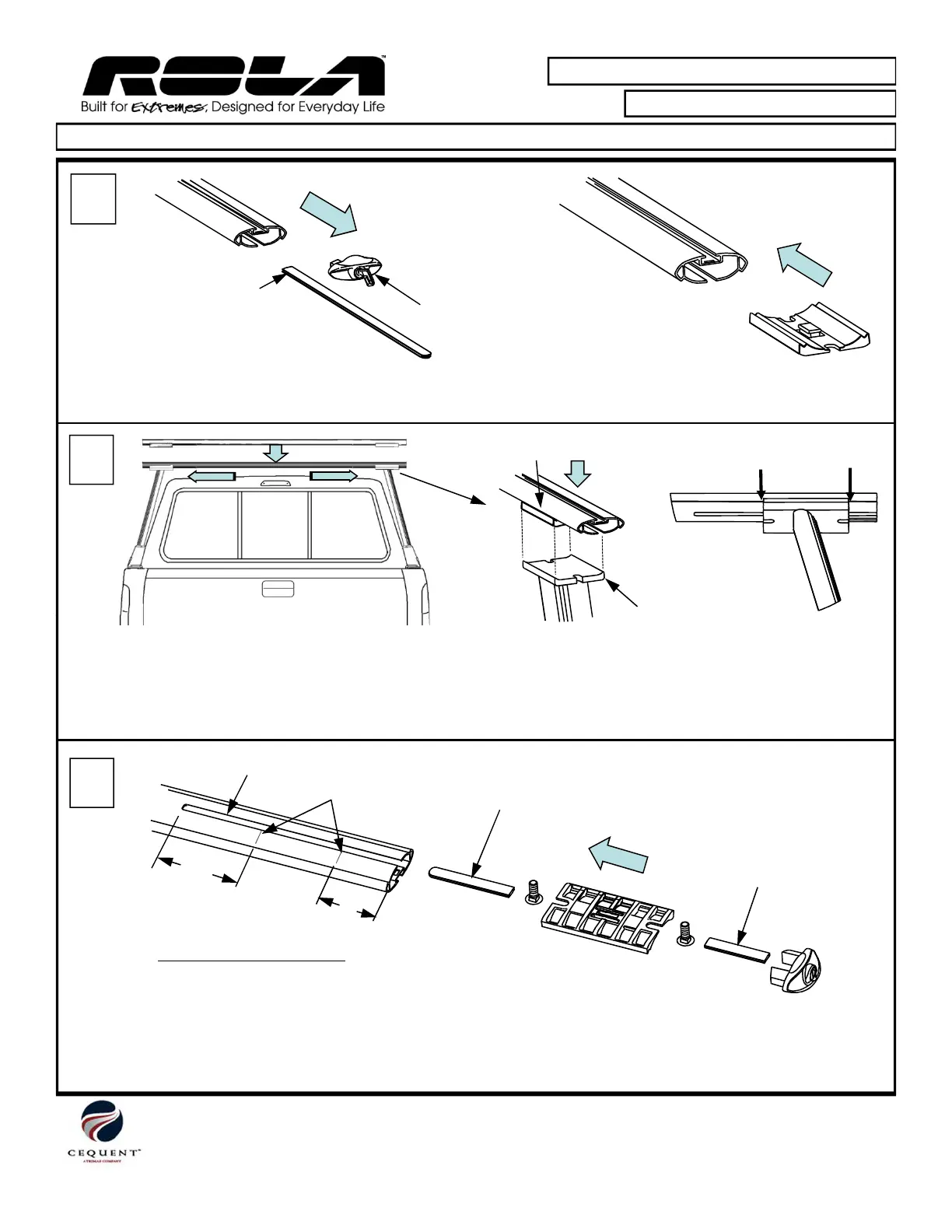

• Retire la tapa lateral y cubierta inferior de ambos
extremos de los travesaños.
5
• Instale bloques adaptadores en cada extremo del
travesaño.
Cubierta
inferior
Tapa lateral
Bloque adaptador
Marca
Marca
Reborde
Cequent Performance Products, Inc.
Plymouth, MI 48170
Technical Service: (888) 521-0510
59742N Rev D 4-24-13
Página 4 de 6
Impreso en China
6
• Coloque el travesaño sobre los soportes verticales y centre de lado a lado.
• Cerciórese de alinear los bloques adaptadores con los rebordes de los soportes verticales.
• Marque con un lápiz la ubicación del travesaño en cada lado del reborde del soporte vertical para la instalación de la
cubierta inferior.
• Retire el travesaño de los soportes verticales. Retire los bloques adaptadores de los travesaños.
• Mida la distancia "x" desde las marcas de lápiz hasta el final de la ranura, como se muestra arriba.
• Corte primero la cubierta inferior interior a la longitud (extremo redondeado), y luego corte la cubierta inferior exterior a
la longitud.
• Instale las cubiertas inferiores, los pernos de carruaje de 3/8 x 1.25, el bloque adaptador y la tapa lateral en ambos
extremos de los travesaños, como se muestra.
“X”
“X”
Ranura
Vista inferior del travesaño
Cubierta inferior
interior
Cubierta inferior
exterior
Marcas de
lápiz
