Montage du moteur tubulaire
Les remarques de montage suivantes sont applicables pour les situ-
ations de montage standard en relation avec les moteurs tubulaires
et les accessoires RADEMACHER.
La tête d’entraînement (12) du moteur peut être montée sur le côté
droit ou gauche du caisson de volet/store.
Dans cette notice, le montage est représenté pour le côté droit.
REMARQUE
Déterminez tout d’abord la position des paliers d’entraînement
(13) et des contre-paliers (1) dans le caisson de volet/store.
Fixez les paliers selon le type de palier et les conditions sur
site.
2.
Veillez au montage horizontal des paliers.
Un volet/store mal enroulé peut bloquer ou détruire l’entraînement.
1.
À l’état monté, le volet/store enroulé doit entrer à la verticale dans le
rail de guidage de la fenêtre.
IMPORTANT
Montez le palier d’entraînement (13) de telle manière que les vis de
réglage (11) soient ultérieurement bien accessibles et que le câble
du moteur puisse être acheminé sans être plié.
Mesurez l’écart du palier d'entraînement (13) et du contre-palier
(1) par rapport au mur comme représenté.
1.
B = contre-palier/capsule de cylindre
C = palier d’entraînement/moteur
Montage de l’adaptateur (10)
Poussez l’adaptateur (10) sur la bague de butée (18) sur la tête
d’entraînement jusqu’à ce qu’il s’enclenche. Veillez ici au bon
positionnement de la rainure dans l'adaptateur (10).
Montage du toc d’entraînement (8)
Poussez le toc d’entraînement (8) jusqu’à la butée sur l’axe (19)
et fixez-le avec le clip de fixation ci-joint (7)
1.1.
Démontage de l’adaptateur (10)
Enfoncez les deux ressorts de maintien sur la bague de butée
(18) et tirez l’adaptateur (10) de la bague de butée (18).
2.
Démontage du toc d’entraînement (8)
Desserrez le clip de fixation (7) de l'axe (19) et démontez le toc
d'entraînement (8).
2.
Montage des paliers (illustration )
2
Déterminer la longueur de l'arbre enrouleur (illustration )
3
Montage/démontage de l’adaptateur et du toc d’entraînement (illustration )
4
Mesurez le caisson de volet/store et déterminez la longueur
d’arbre nécessaire (L).
2.
Raccourcir l’arbre enrouleur (5) à la dimension nécessaire.
Sciez l'arbre perpendiculairement à la dimension nécessaire avec
une scie à métaux.
Ébarbez l’arbre à l’intérieur et à l’extérieur avec une lime.
3.

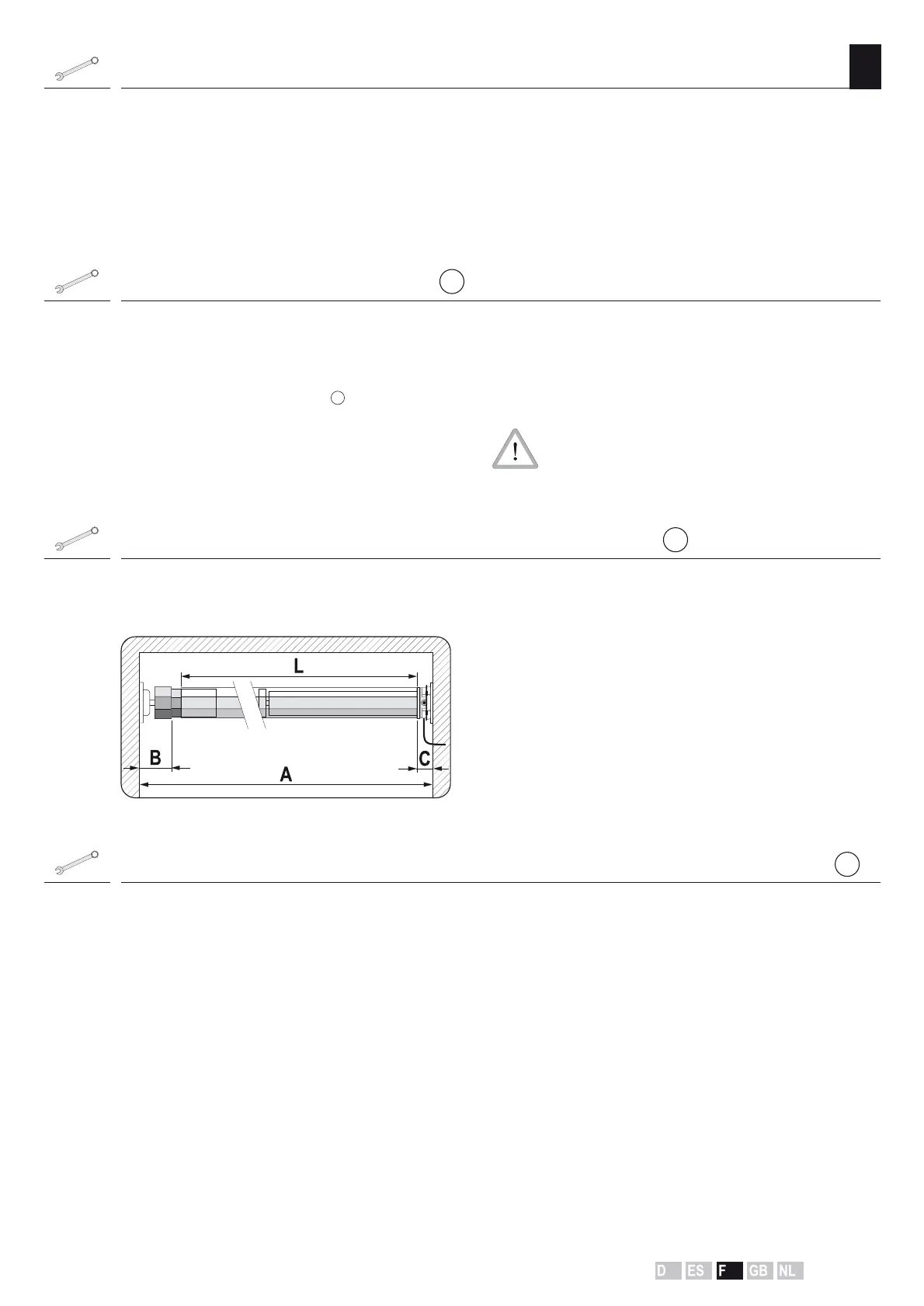

L = A - (B + C)
Longueur de l’arbre enrouleur :
F
Enroulez le blindage de volet/store intégralement sur l’arbre bobineur
et mesurez le diamètre D. Voir la illustration ( ) pour la détermination
de la position du milieu du palier jusqu’au rail de guidage.
2
33
