RolloTube RADEMACHER Series - Rohrmotor in die Wickelwelle Schieben; Vorbereitungen bei Verwendung von Präzisionsrohren

Vorbereitungen bei Verwendung von Präzisionsrohren (Abbildungen - )
5.a
Schlagen Sie nie den Motor (9)
mit Gewalt in die Wickelwelle (5)
ein.
Das führt zu seiner Zerstörung.
STOP
Schieben Sie zuerst den Mitnehmer (8) in die Wickelwelle (5). Drücken Sie danach die Wickelwelle (5) vollständig auf den
Adapter (10).
2.1.
Bei Wickelwellen mit innenliegender Falz muss der Motor (9) aus-
reichend Freiraum haben.
WICHTIG
Achten Sie darauf, dass der Adapter (10) während der Montage nicht
vom Limitring (18) am Antriebskopf (12) abrutscht, es kommt sonst
zu Fehlfunktionen, s. Seite 15.
WICHTIG

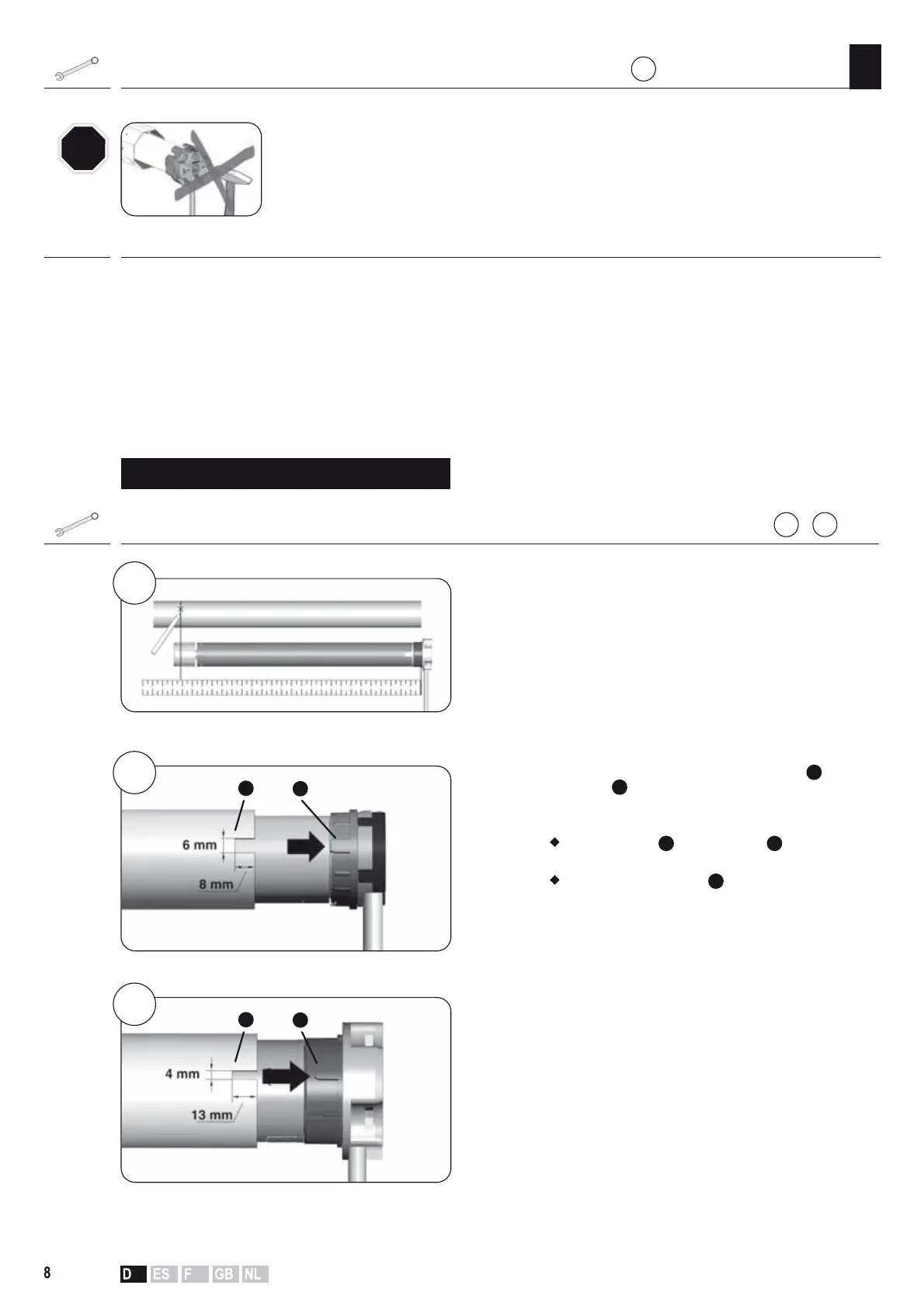

Rohrmotor in die Wickelwelle schieben (Abbildung )
5
D
5.f
Messen Sie den Abstand zwischen Adapter und dem hinteren
Drittel des Mitnehmers und zeichnen Sie diesen Abstand auf
das Präzisionsrohr.
1.
Sägen Sie am Ende des Präzisionsrohrs eine Nut aus, damit
der Nocken des Adapters ganz in das Rohr geschoben werden
kann.
2.
RolloTube Small
1
1
2
2
HINWEIS
Zwischen der Nut und dem Nocken darf kein Spiel vor-
handen sein.
1
2
Die Abmessungen für die Nut sind vom jeweiligen Rohrmotor-
typ abhängig, s. Abbildungen.
1
RolloTube Medium
1
2
5.a
5.b
5.c
Nur für Small / Medium
