Bei allen Arbeiten an elektrischen Anlagen besteht Lebensge-
fahr durch Stromschlag.
Bei festinstallierten Geräten...
...muss gemäß DIN VDE 0700, installationsseitig eine Trennvor-
richtung für jede Phase vorhanden sein. Als Trennvorrichtung gel-
ten Schalter mit einer Kontaktöffnungsweite von min. 3 mm (z. B.
LS-Schalter, Sicherungen od. FI-Schalter).
Der Netzanschluss des Rohrmotors und alle Arbeiten an elek-
trischen Anlagen dürfen nur durch eine zugelassene Elektrofach-
kraft nach den Anschlussplänen in dieser Anleitung erfolgen.
Trennen Sie die Zuleitung allpolig vom Netz und sichern Sie sie
gegen unbeabsichtigtes Einschalten.
L 1 ( / )
L 1 ( / )
N
PE
(15)
9
Führen Sie das Motorkabel (15) nach dem Einhängen des
Motors in die dafür vorgesehene Abzweig- oder Schalterdose.
1.
Prüfen Sie die Anlage auf Spannungsfreiheit.
Führen Sie alle Montage- und Anschlussarbeiten nur im
spannungslosen Zustand aus.
Kurzschlussgefahr durch Wasser bei falscher Kabelführung.
Verlegen Sie das Motorkabel (15) nie direkt senkrecht nach oben,
sonst kann evtl. Wasser über das Kabel in den Motor laufen und
diesen zerstören. Verlegen Sie das Kabel in einer Schlaufe. Die
Schlaufe bewirkt, dass am Kabel ablaufendes Wasser am tiefsten
Punkt der Schlaufe gesammelt wird und dort abtropft.
Verlegen Sie alle Kabel im Rollladenkasten so, dass diese nicht
durch bewegliche Teile beschädigt werden können.
Kurzschlussgefahr durch beschädigte Kabel.
Farbskala der Motorleitung (15)
L 1
L 1
N
PE
= Erdung (grün/gelb)
= Neutralleiter (blau)
= Drehrichtung 2 (braun)
= Drehrichtung 1 (schwarz)
Sicherheitshinweise zum Elektrischen Anschluss

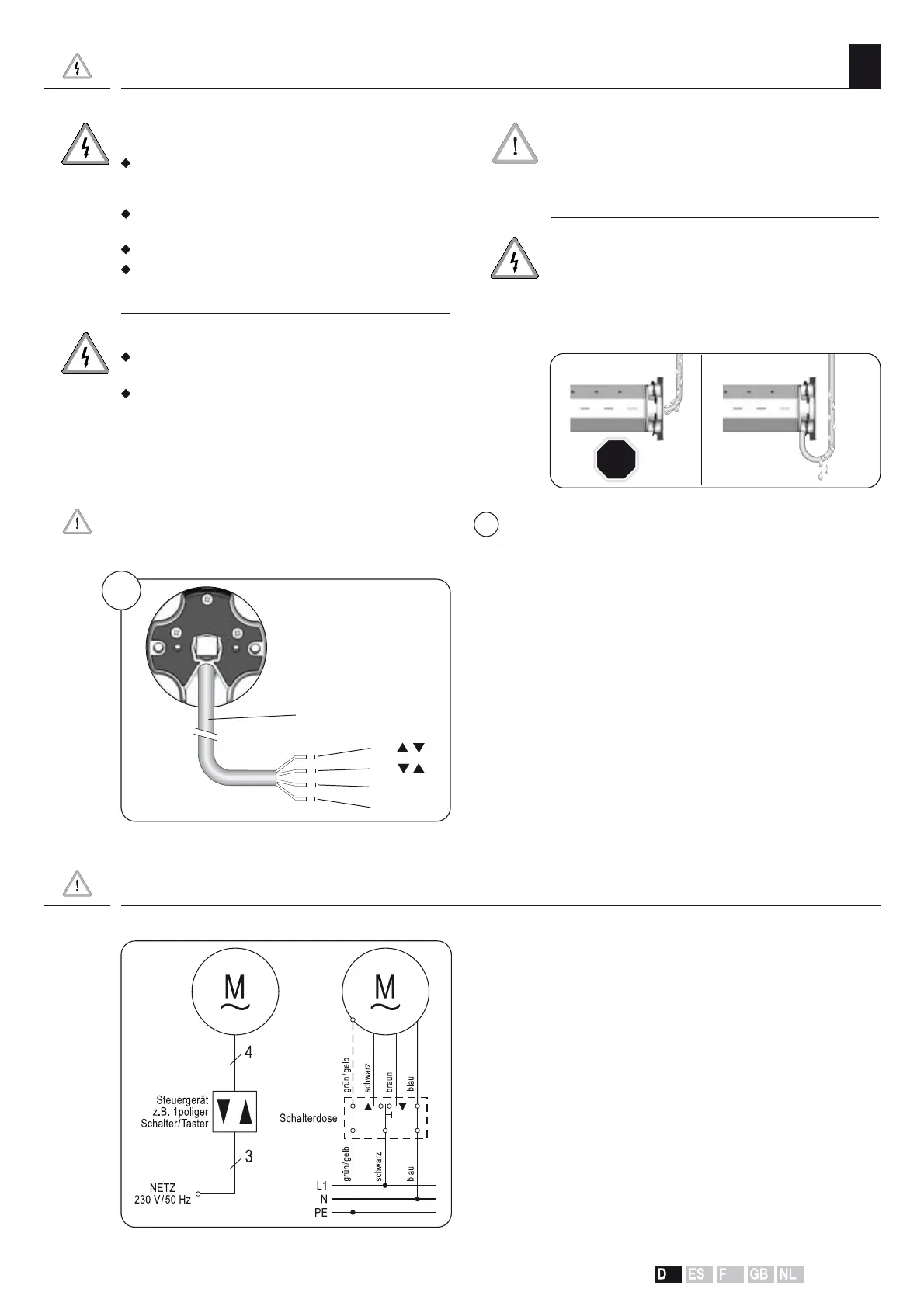

Elektrischer Anschluss (Abbildung )
9
Steuerung eines Antriebes mit einem einpoligen Rollladenschalter
D
Installationsplan und Anschlussplan für die Montage an der
rechten Seite.
11
Die Netzanschlussleitung dieses Antriebs darf nur durch den glei-
chen Leitungstyp angeschlossen werden. Wenden Sie sich ggf.
an den Kundendienst.
