Einbau des Rohrmotors
Die folgenden Einbauhinweise gelten für Standardeinbausituatio-
nen in Verbindung mit RADEMACHER-Rohrmotoren und -Zubehör.
HINWEIS
Bestimmen Sie zuerst die Position von Antriebs- (13) und
Gegenlager (1) im Rollladenkasten.
Befestigen Sie die Lager je nach Lagertyp und bauseitigen
Gegebenheiten.
2.
Achten Sie auf den waagerechten Einbau der Lager. Ein schief auf-
gewickelter Rollladen kann den Antrieb blockieren und zerstören.
1.
Im eingebauten Zustand muss der aufgewickelte Rollladen senk-
recht in die Führungsschiene des Fensters einlaufen.
WICHTIG
Montieren Sie das Antriebslager (13) so, dass die Einstellschrauben
(11) später gut zugänglich sind und das Motorkabel ohne Knick
verlegt werden kann.
Der Antriebskopf (12) des Motors kann auf der rechten oder der
linken Seite des Rollladenkastens eingebaut werden. In dieser An-
leitung ist der Einbau für die rechte Seite dargestellt.
Messen Sie den Wandabstand von Antriebs- (13) und Gegen-
lager (1) wie dargestellt.
1.
B = Gegenlager/Walzenkapsel
C = Antriebslager/Motor
Montage des Adapters (10)
Schieben Sie den Adapter (10) über den Limitring (18) am
Antriebskopf bis er einrastet. Achten Sie dabei auf die richtige
Lage der Nut im Adapter (10).
Montage des Mitnehmers (8)
Schieben Sie den Mitnehmer (8) bis zum Anschlag auf die Achse
(19) und sichern Sie ihn mit dem beiliegenden Sicherungsclip (7)
1.1.
Demontage des Adapters (10)
Drücken Sie beide Haltefedern am Limitring (18) nach unten
und ziehen Sie den Adapter (10) vom Limitring (18) ab.
2.
Demontage des Mitnehmers (8)
Lösen Sie den Sicherungsclip (7) von der Achse (19) und de-
montieren Sie den Mitnehmer (8).
2.
Montieren der Lager (Abbildung )
2

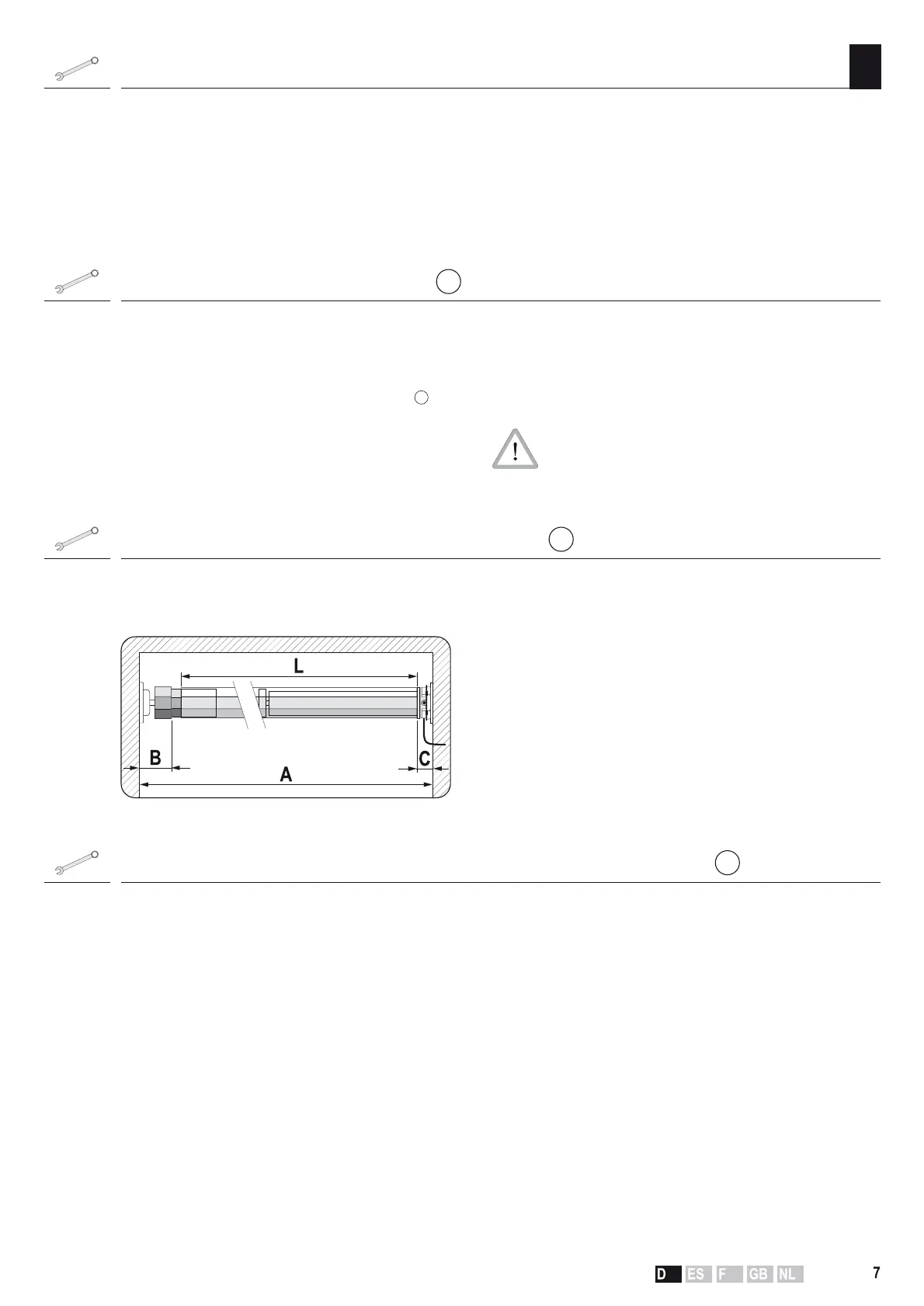

Länge der Wickelwelle ermitteln (Abbildung )
3
Montage/Demontage von Adapter und Mitnehmer (Abbildung )
4
Messen Sie den Rollladenkasten aus und ermitteln Sie die
nötige Wellenlänge (L).
2.
Die Wickelwelle (5) auf das nötige Maß kürzen.
Sägen Sie die Welle mit einer Eisensäge rechtwinklig auf Maß.
Entgraten Sie die Welle innen und außen mit einer Feile.
3.
L = A - (B + C)
Länge der Wickelwelle:
D
Wickeln Sie den Rollladenpanzer vollständig auf die Wickelwelle
und messen Sie den Durchmesser D. Siehe Abbildung zur
Bestimmung der Position der Lagermitte zur Führungsschiene.
2
