Con el eje enrollador SW 40 (con ranura exterior), utilice argollas colgantes (20) para el montaje de
los muelles de fijación (6); ver figura .
Ahora ponga en marcha el motor en dirección de bajada ( ) hasta que se efectúe la detención final
inferior.
= Subida
= Bajada
= Prolongación del
recorrido correspondiente
= Disminución del
recorrido correspondiente
herramienta de ajuste
Tornillos de ajuste

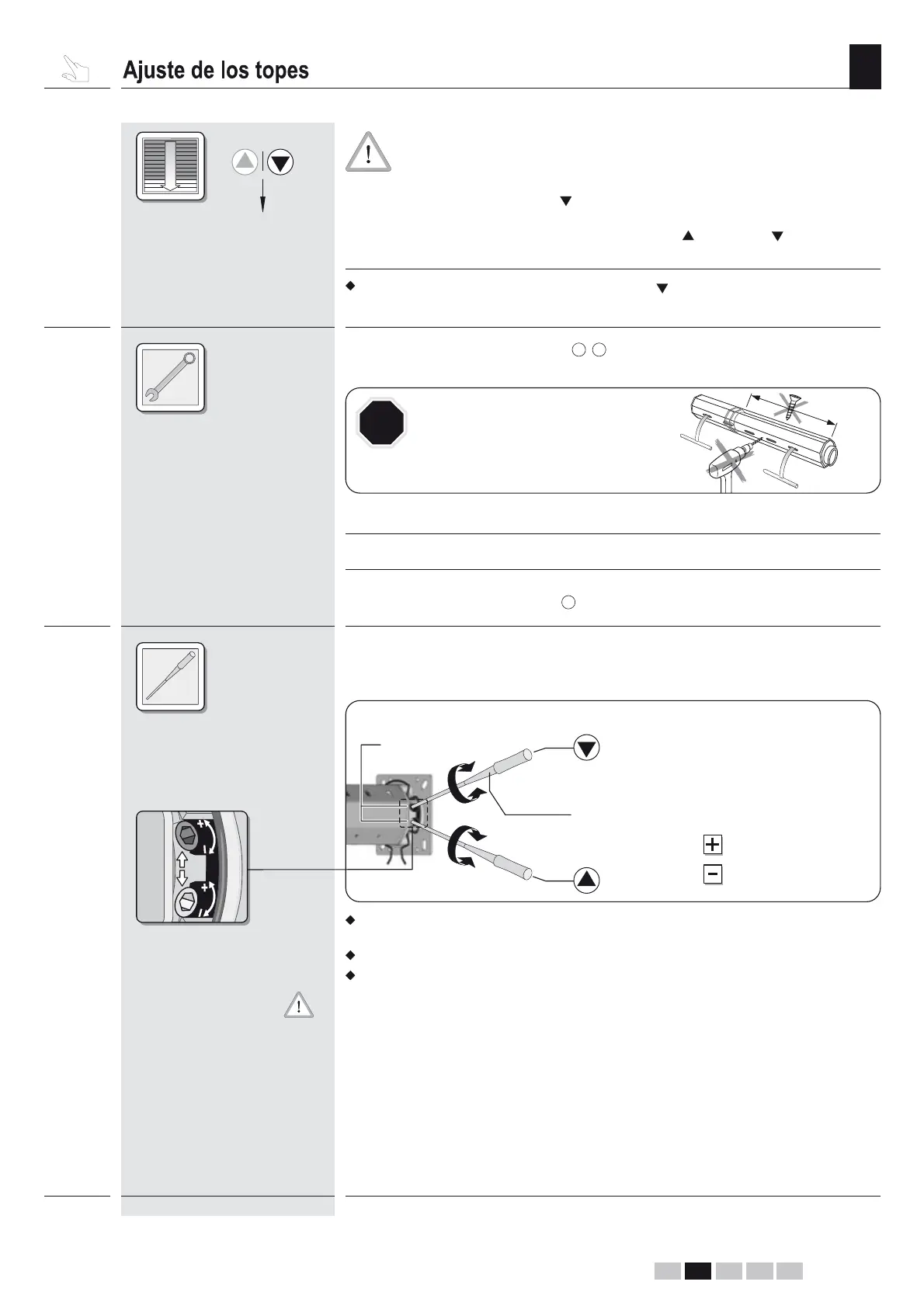

Ajuste del tope
1.
Monte el recogedor de persiana (17) con el muelle de fijación (6) (accesorio) en el eje enrollador (5).
2.
Montaje del recogedor de persiana (Figuras / )
7 8
8
c.
Cada 40 cm, coloque un muelle de fijación (6) en el agujero rectangular del eje enrollador (5).
b.
Desplace el muelle de fijación (6) a la lámina superior del recogedor de persiana (17).
a.
3.
Los topes para la parte superior y la parte inferior se ajustan con 2 tornillos de ajuste.
Para ello, utilice la herramienta de ajuste adjunta para apretar los tornillos.
IMPORTANTE
Sólo cuando el motor está montado en el
eje enrollador, funciona la detención final.
IMPORTANTE
Para fijar la persiana, nunca taladre o
atornille en el área del accionamiento.
STOP
INDICACIÓN
Antes de todo, efectúe un recorrido de prueba del motor, sin que el recogedor de persiana esté
suspendido. Deje que el motor funcione en dirección de bajada, (mediante un temporizador o un
interruptor), hasta que se detenga por sí sólo. Asegúrese de que la dirección real de bajada tam-
bién es el recorrido de bajada ( ) para su persiana
ES
Montaje en el lado izquierdo o derecho: Con el tornillo de ajuste en la flecha que indica hacia arriba, se
ajusta el tope inferior. Con el tornillo de ajuste en la flecha que indica hacia abajo, se ajusta el tope superior.
Gire a la inversa para disminuir el recorrido.
Gire en dirección + (más) para prolongar el recorrido.
El sentido de giro para la dirección más y menos puede variar según el modelo.
Asegúrese de que la cabeza del motor no esté oprimida.
*
Si el motor de la persiana funciona en dirección de marcha equivocada (la dirección de marcha del motor no
coincide con la posición del interruptor para el recorrido de subida ( ) y de bajada ( )), sustituya el con-
ductor marrón y el conductor negro en la caja de conexión o caja del interruptor.
