A. El bastidor del vehículo es lo
suficientemente fuerte para
soportar su peso y no ha sido
debilitado por modificaciones o
corrosión.
B. El peso de los ejes individuales del
vehículo no excede la mitad de la
capacidad del elevador.
C. Los adaptadores estén en contacto
seguro con el bastidor en los
puntos de elevación recomendados
por el fabricante del vehículo.
D. El vehículo esté estable en el
elevador y no sobrecargado ni en
el frente ni la “cola”.
E. La barra superior del interruptor debe
contactar con el punto más alto del
vehículo.
Observe y tome en cuenta las etiquetas de SEGURIDAD,
PRECAUCIÓN, y ADVERTENCIA del elevador.
1. Cuando el vehículo se coloca sobre
el elevador, el elevador debe estar bajado
completamente y nadie debe estar en el
área de servicio. Despliegue los brazos
hacia afuera para llevarlo completamente
a la posición.
2. Ubique el vehículo sobre el
elevador con la rueda frontal izquierda
en la ubicación adecuada de disco
de posición, véase “ubicación del
vehículo” Fig. 1.
3. Carga: Despliegue los brazos por debajo del vehículo y
coloque los adaptadores en los puntos recomendados por el
fabricante, Fig. 2. Utilice extensiones adaptadoras opcionales
para la separación debajo de la carrocería cuando sea
necesario.
INSTRUCCIONES DE OPERACIÓN
Para evitar lesiones personales y/o daños a la propiedad, permita solamente a personal
capacitado que opere el elevador. Después de revisar estas instrucciones, familiarícese
con los controles del Elevador haciendo funcionar el elevador durante unos ciclos
antes de la carga de algún vehículo en ascensor.
Elevadores de enganche de superficie montados con marco
Levante siempre el vehículo utilizando los cuatro adaptadores. NUNCA levan-
te sólo un extremo, una esquina, o un lado del vehículo.
Nota: Deje transcurrir 2 segundos entre
los arranques del motor. No hacerlo
puede provocar que se queme el
motor.
4. Para levantar el elevador:
A. Presione el interruptor LEVANTAR
en la unidad de energía, Fig. 3.
B. Deténgalo antes de hacer contacto
con el vehículo. Verifique los
pasantes del brazo restrictor para
asegurarlos. Si se requiere, mueva
ligeramente el brazo para permitir
que el engranaje de restricción y
el trinquete engranen. NO martille
el pasador ya que esto dañará los
dientes del engranaje de restricción.
C. Levante el vehículo hasta que los
neumáticos se despeguen del piso.
D. Deténgalo y verifique los adaptado-
res para asegurar el contacto con los
NO pase por debajo del vehículo si
los seguros de traba no están engan-
chados.
Manténgase alejado
del elevador.
al levantar o.
al bajar el vehículo.
IMPORTANTE:
Antes de intentar levantar camionetas
o cualquier otro vehículo con bastidor
de camión asegúrese de que:
puntos de elevación recomendados por
el fabricante del vehículo.
E. Continúe levantando hasta la altura deseada
sólo si el vehículo está seguro sobre el eleva-
dor.
F. NO pase por debajo del vehículo si los cuatro
adaptadores no están en contacto seguro
con los puntos de elevación recomendados
por el fabricante del vehículo.
G. Repita los procedimientos completos de localiza-
ción, carga y elevación si se requiere.
H. Baje el elevador hasta los seguros de cierre.

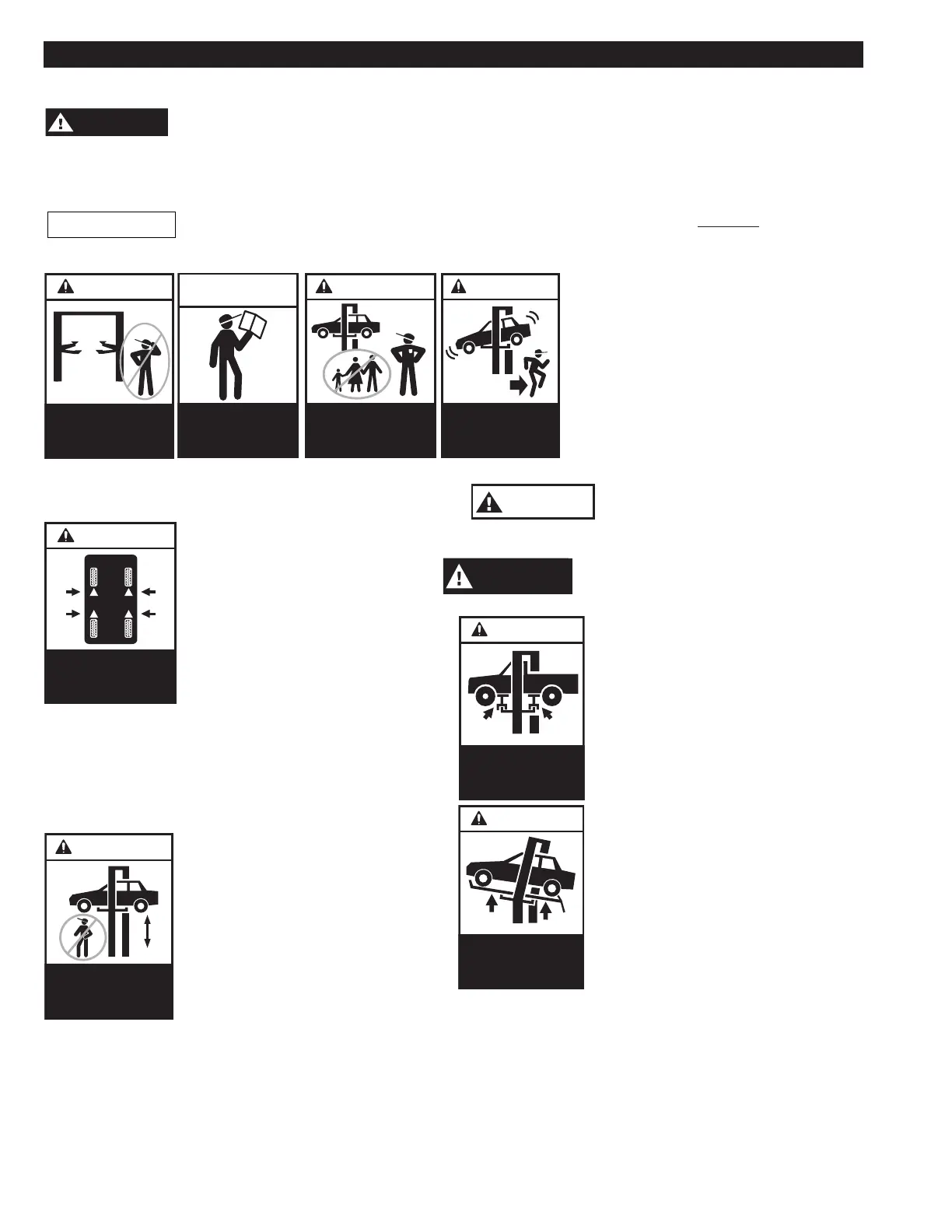

Sólo personal autorizado
en el área del elevador.
©
PRECAUCIÓN
Lea el manual de
operación y seguridad
antes de usar el
elevador.
©
INSTRUCCIONES
DE SEGURIDAD
PRECAUCIÓN
El elevador debe ser
usado solamente por
operadores
entrenados.
©
?
?
?
ADVERTENCIA
Despeje el área si el
vehículo está en
peligro de caer.
©
PRECAUCIÓN
Use los extensores
altos cuando es
necesario para un
buen contacto.
©
PRECAUCIÓN
Use los puntos de
elevación del vehículo
recomendados por el
fabricante.
©
PRECAUCIÓN
Los adaptadores
auxiliares pueden
reducir la capacidad
de carga.
©
ADVERTENCIA
Manténgase alejado
del área al levantar o
bajar el vehículo.
©
Las extensiones del adaptador se administran en incre-
mentos de 5” y 10”. La altura de apilamiento no debe
exceder de 15" Utilice una combinación de extensión
del adaptador para mantener el vehículo lo más nivelado
posible mientras esté siendo soportado por el elevador.
*La máxima presión de funcionamiento es:
2538 psi para SPO15 Sprinter (Serie 31A0)
2103 psi para SPO15 Sprinter (Serie 3A0)
2500 psi para SPO16 Estándar
2650 psi para SPO20 Estándar
