Para conseguir unos resultados óptimos, es necesario indicar al aparato
el número de cajas acústicas de su equipo y la manera en que los graves
van a ser distribuidos entre ellas.
Las instrucciones de conguración que se describen a continuación se
reeren a cajas acústicas GRANDE y PEQUEÑA, reriéndose el parámetro
“tamaño” más a la conguración de graves deseada que a las dimensiones
físicas de las mismas. En concreto, utilice el ajuste GRANDE para cajas
acústicas a las que usted quiera conar señales de frecuencia muy baja.
Utilice la designación PEQUEÑA para cajas acústicas que usted desea que
se benecien del envío de sus graves a cajas acústicas más capacitadas
para ello. El sistema de gestión de graves redirige la información de baja
frecuencia lejos de todas las cajas acústicas PEQUEÑA y las envía a las
cajas GRANDE y/o al SUBWOOFER. Puede resultar útil pensar en GRANDE
como “gama completa” y PEQUEÑA como “ltradas paso alto”.
Cuatro ejemplos típicos de las muchas conguraciones posibles ilustran los
principios que hay detrás de la gestión de graves:
• Un sistema con cinco cajas acústicas GRANDE y un subwoofer: Este
sistema no requiere redireccionamiento de graves. Las cinco cajas
acústicas reproducen los graves normales grabados en sus respectivos
canales. El subwoofer sólo reproduce el canal normales. En cualquier
caso, los graves normales hacen que el nivel de exigencia sobre el
resto de cajas acústicas y los amplicadores encargados de atacarlas
sea considerable.
• Un sistema con cajas acústicas principales, frontal y de efectos
GRANDE sin subwoofer: Los graves normales correspondientes a los
canales frontales y de efectos son reproducidos por las respectivas
cajas acústicas.
• Un sistema con todas sus cajas acústicas PEQUEÑA y un subwoofer: En
este caso, los graves normales correspondientes a todos los canales
son redirigidos al subwoofer. El subwoofer maneja TODOS los graves
del sistema mientras que las demás cajas acústicas se benecian de
la gama dinámica extra y la ausencia de fatiga derivadas de la no
obligación de tener que reproducir las frecuencias más bajas. Esta
conguración proporciona varias ventajas: los graves son reproducidos
por las cajas más adecuadas para ello, las cajas acústicas principales
pueden sonar más alto con menos distorsión y la necesidad de
potencia de amplicación se reduce. Esta conguración debería
utilizarse con cajas acústicas principales de estantería o incluso más
pequeñas aunque en algunos casos también debería ser considerada
con cajas acústicas principales de tipo columna. Esta conguración
es particularmente ventajosa cuando las cajas acústicas son atacadas
por amplicadores de potencia moderada.
• Un sistema con cajas acústicas frontales GRANDE, cajas central y de
efectos PEQUEÑA y un subwoofer: Los graves normales procedentes de
las cajas acústicas central y de efectos PEQUEÑA son redirigidos a las
cajas acústicas frontales GRANDE y al subwoofer. Las cajas acústicas
frontales GRANDE reproducen sus propios graves normales más los
graves redirigidos procedentes de las cajas PEQUEÑA. El subwoofer
reproduce los graves redirigidos procedentes de las cajas acústicas
central y de efectos PEQUEÑA. Esta debería ser una conguración
apropiada con un par de cajas acústicas frontales muy competentes
atacadas por una etapa de potencia de grandes dimensiones. Una
desventaja potencial cuando se utilizan conguraciones que incluyan
cajas acústicas GRANDE y PEQUEÑA es que es posible que la
respuesta en graves no sea consistente entre un canal y otro como lo
sería si todas las cajas del equipo fuesen PEQUEÑA.
NOTA: Si se decide a utilizar, como configuración alternativa, un
conjunto satélites/subwoofer como cajas acústicas frontales, siga
las instrucciones del fabricante del mismo, conectando directamente
las entradas de alto nivel del subwoofer a las salidas del aparato
correspondientes a las cajas acústicas principales y uniendo las cajas
acústicas satélites al filtro divisor de frecuencias interno del subwoofer.
En esta disposición, las cajas acústicas deberían ser consideradas
como GRANDE y el ajuste del subwoofer debería ser OFF para todos
los modos de sonido envolvente. Durante la escucha no se pierde
información porque el sistema redirige la información de graves a
las cajas acústicas frontales GRANDE. Aunque esta configuración
garantiza el funcionamiento adecuado de las cajas acústicas
satélites, presenta algunas desventajas desde el punto de vista de la
calibración del sistema, motivo por el que en principio no debería ser
la configuración favorita en ningún caso.

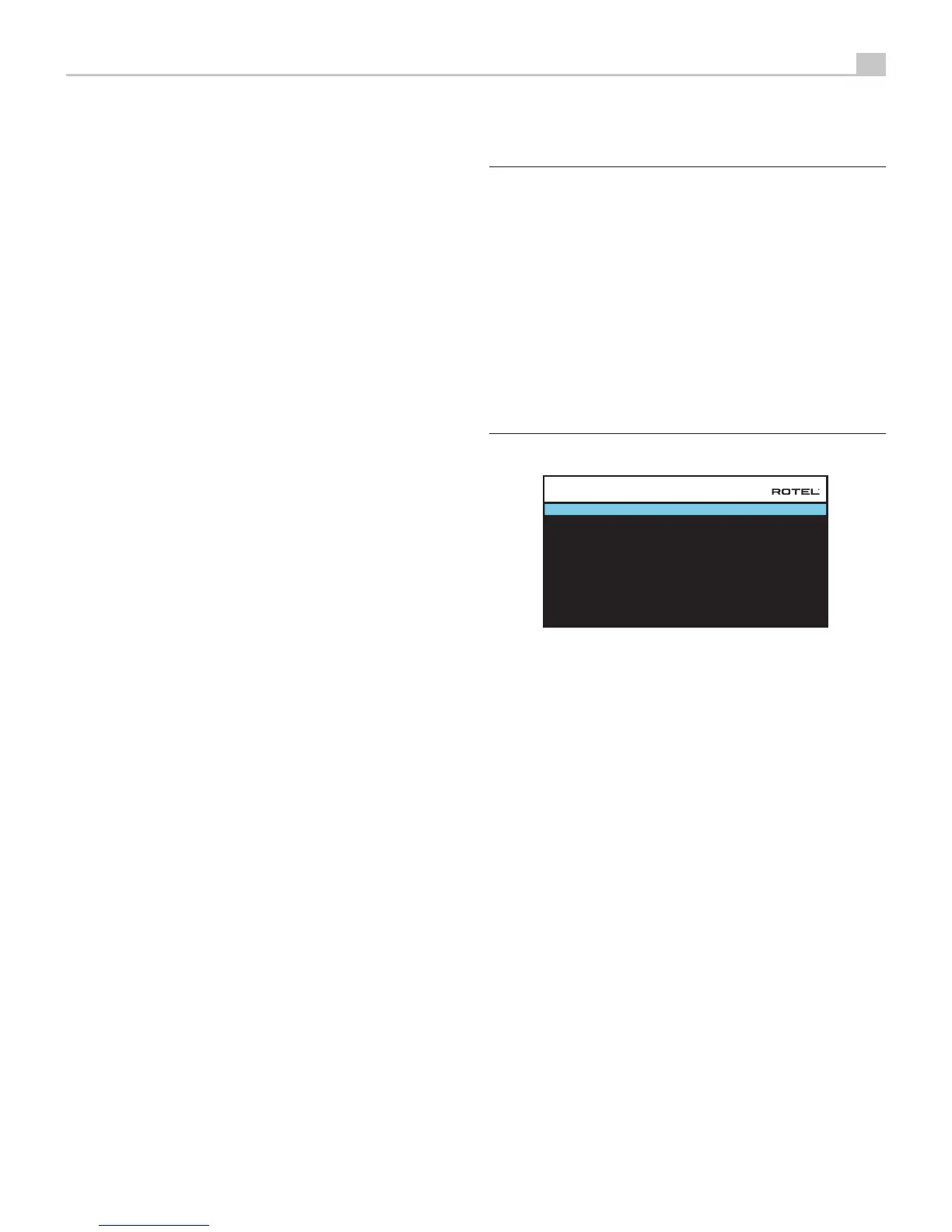

Conguración de las Cajas Acústicas
FRONT : Large
CENTER : Large
SURROUND : Large
SUBWOOFER : Yes
CEILING REAR : Large
ADVANCED SETUP
BACK
CENTER BACK : 2 Large
CEILING FRONT : Large
SPEAKER CONFIGURATION
El menú AJUSTE CAJAS ACUSTICAS se utiliza para congurar el RAP-1580
con el n de utilizarlo con sus cajas acústicas especícas y determinar la
conguración de la gestión de graves tal y como se describe en el apartado
anterior. Se accede a dicho menú desde el menú PRINCIPAL.
Las opciones disponibles son las siguientes:
CAJAS ACUSTICAS PRINCIPALES (Pequeña/Grande): Utilice el ajuste “Grande”
para que las cajas acústicas principales reproduzcan toda la gama de
frecuencias del espectro. Utilice el ajuste “Pequeña” para redirigir a un
subwoofer los graves correspondientes a las cajas acústicas principales
(con ltrado paso alto).
CAJA(S) ACUSTICA(S) CENTRAL(ES) (Pequeña/Grande/Ninguna): Utilice la
posición “Grande” (no disponible con cajas acústicas frontales PEQUEÑA)
para que la caja acústica central de su equipo reproduzca la totalidad
de frecuencias bajas del espectro. Utilice la posición “Pequeña” si su caja
acústica central tiene una respuesta en graves más limitada o si preere que
los graves sean enviados al subwoofer del equipo (con ltrado paso alto).
Seleccione el ajuste “Ninguna” si su equipo no incorpora caja acústica
central (los modos de sonido envolvente dividirán automáticamente toda la
información correspondiente al canal central entre las dos cajas acústicas
principales, creando un canal central fantasma).
CAJAS ACUSTICAS DE EFECTOS (Pequeña/Grande/Ninguna): Seleccione
el ajuste “Grande” (no disponible con cajas acústicas frontales PEQUEÑA)
para que sus cajas acústicas de efectos reproduzcan sin restricciones las
frecuencias bajas (gama completa). Si sus cajas acústicas de efectos tienen
una respuesta en graves limitada o preere que los graves sean enviados
a un subwoofer, utilice el ajuste “Pequeña” (con ltrado paso alto). Si
su sistema no incorpora cajas acústicas de efectos, seleccione el ajuste
