32
Instrukcja obsługi
Klimatyzator ścienny - UKURA X
PL
PART 6. OBSŁUGA STEROWNIKA PRZEWODOWEGO ZATO
3. INSTALACJA

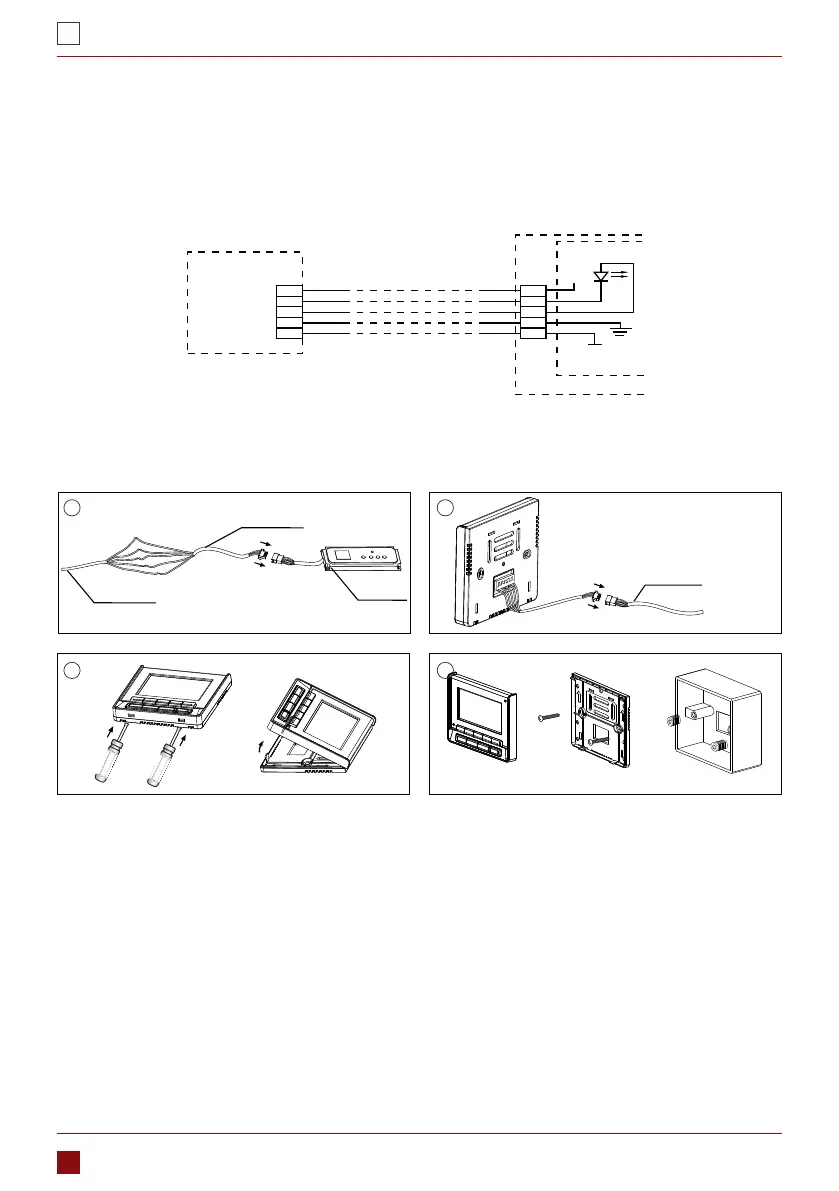

3.1. Uproszczony schemat podłączenia sterownika przewodowego
E
B
A
D
C
E
B
A
D
C
RUN
GND
+5V
Panel sterujący jedn. wew.
Kanał komunikacyjny
Jednostka wewnętrzna
Sterownik
przewodowy
Zastosuj 5-żyłowy przewód ekranowany do
podłączenia w tym miejscu, długość należy
wymierzyć na podstawie instalacji (<15m)
3.2. Schemat instalacji
Rys. 3.1
Panel
wyświetlacza
Kabel łączący z penelem wyświetlacza
Przewód ekranowy 5-cio żyłowy
wmontowany w ścianie
Przewód ekranowy 5-cio żyłowy
wmontowany w ścianie
Jeśli nie ma zacisków wówczas przewód 5-cio żyłowy
powinien być podłączony bezpośrednio do sterownika
1 2
3 4
Rys. 3.2
Rys. 3.3
Rys. 3.4 Rys. 3.5
1. Połącz złącze męskie zgrupowanych 5-żyłowych przewodów panelu wyświetlacza z żeńskim 5-żyłowym
zaciskiem panelu wyświetlacza. (Patrz rysunek 3.2)
2. Podłącz drugą stronę panelu wyświetlacza za pomocą 5-żyłowego kabla umieszczonego na/w ścianie.
3. Połącz przewody sterowania przewodowego z 5-żyłowym kablem przygotowanym do montażu na/w
ścianie. (Patrz rysunek 3.3)
4. Odkręć śruby w dolnej pokrywie sterownika za pomocą śrubokrętu. (Patrz Rys. 3.4)
5. Dopasuj długość dwóch plastikowych śrub na długości przejścia od puszki elektrycznej do ściany. Upewnij
się, że obie śruby mocujące są tej samej długości i ustawione pionowo w stosunku do powierzchni ściany.
6. Zamocuj dolną pokrywę do puszki elektrycznej. Upewnij się, że dolna pokrywa jest równoległa do
powierzchni ściany. Następnie załóż dolną pokrywę na sterownik. (Patrz rys. 3.5)
