R(D/B)LQ011~016AA6V3+W1
Unidade para o sistema de bomba de calor ar/água e opções
4PW53150-1
Manual de operações
3

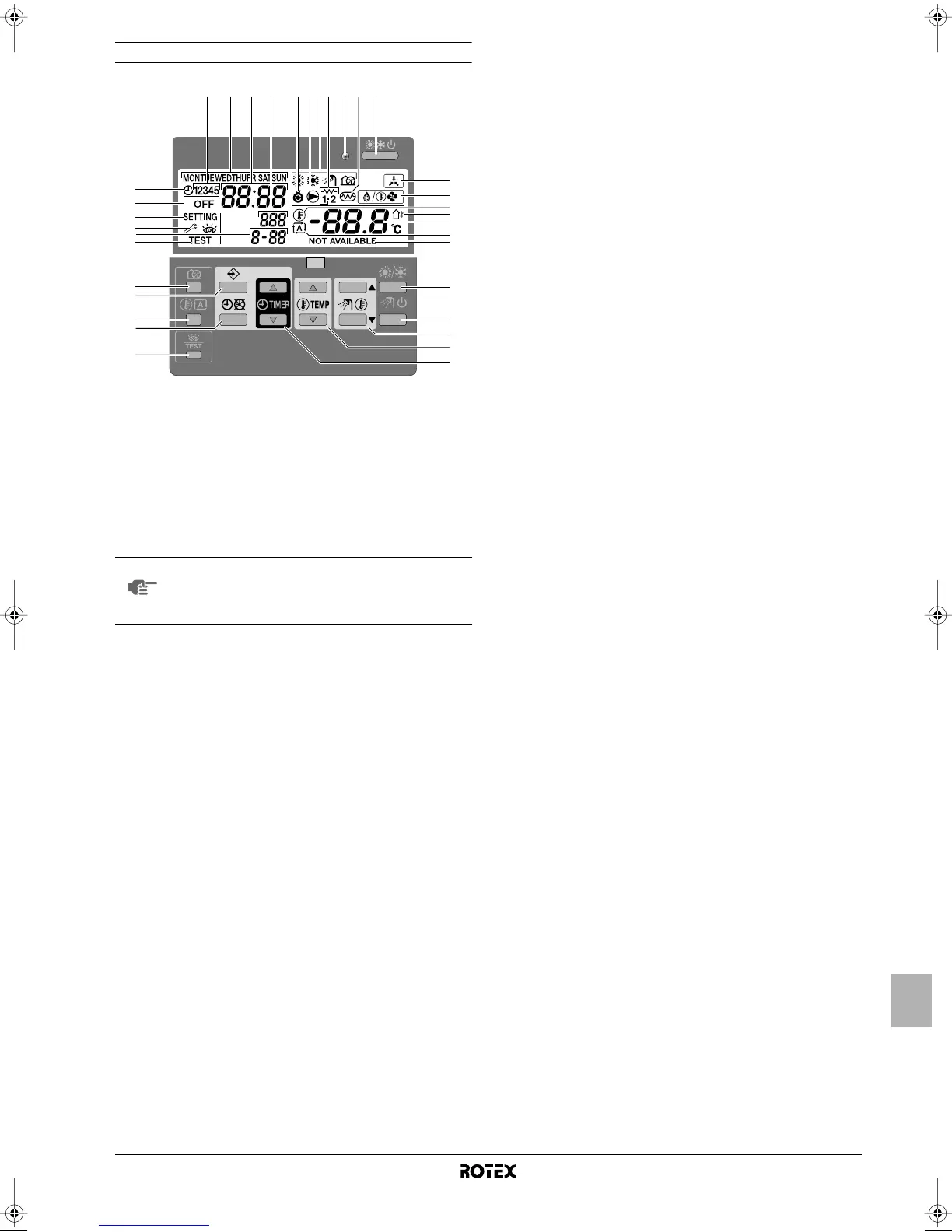

Nomes e funções dos ícones e dos botões
1. BOTÃO DE LIGAR E DESLIGAR AQUECIMENTO OU
REFRIGERAÇÃO
y
O botão de ligar e desligar inicia ou pára o funcionamento da
unidade em aquecimento ou em refrigeração.
Quando a unidade está ligada a um termóstato externo de
temperatura ambiente, este botão não pode ser utilizado,
acendendo-se o ícone e.
Carregando demasiadas vezes seguidas no botão de ligar e
desligar pode provocar um funcionamento anómalo do sistema
(máximo: 20 vezes por hora).
2. LED DE FUNCIONAMENTO
0
O LED de funcionamento está aceso durante a climatização
(aquecimento ou refrigeração). Fica intermitente em caso de
anomalia. Quando o LED está apagado, a climatização
(refrigeração ou aquecimento) fica inactiva, embora possam
ainda estar activos outros modos de funcionamento.
3. ÍCONES DO MODO DE FUNCIONAMENTO
hcws
Estes ícones indicam o(s) modo(s) de funcionamento activo(s):
climatização (aquecimento: h, refrigeração: c); aquecimento
de águas domésticas (w); modo de baixo ruído (s). Dentro
dos limites estabelecidos, é possível combinar modos
diferentes. Por exemplo, aquecimento do ambiente e
aquecimento de águas domésticas. Os ícones dos modos
respectivos acendem-se simultaneamente.
Numa instalação só de aquecimento, o ícone c nunca é
apresentado.
Se não tiver sido instalado um tanque de água quente
doméstica, o ícone w nunca é apresentado.
4. ÍCONE DE CONTROLO EXTERNO e
Indica que a instalação está a ser controlada por um termóstato
externo de temperatura ambiente, com prioridade elevada. Este
termóstato externo de temperatura ambiente pode iniciar ou
parar a climatização (aquecimento ou refrigeração) e alterar o
modo de funcionamento (refrigeração ou aquecimento).
Ligando um termóstato externo de temperatura ambiente, com
prioridade elevada, deixa de funcionar o temporizador de
climatização.
5. INDICADOR DO DIA DA SEMANA 1234567
Este indicador apresenta o actual dia da semana.
Durante a leitura ou programação do temporizador, este
indicador mostra o dia regulado.
6. VISOR DO RELÓGIO
8
O relógio apresenta a hora actual.
Durante a leitura ou programação do temporizador, o relógio
mostra a hora da acção.
7. ÍCONE DO TEMPORIZADOR p
Indica que o temporizador se encontra activo.
8. ÍCONES DE ACÇÃO q
Estes ícones indicam as acções programadas no temporizador
para cada dia.
9. ÍCONE DE DESLIGADO x
Indica que a acção de desligar foi escolhida durante a
programação do temporizador.
10. INSPECÇÃO NECESSÁRIA k e l
Indicam que é necessário inspeccionar a unidade instalada.
Contacte o seu representante.
11. VISOR DA TEMPERATURA REGULADA 9
Apresenta a temperatura que se encontra regulada na
instalação.
12. REGULAÇÃO
$
Não utilizado. É apenas para efeitos de instalação.
13. NÃO DISPONÍVEL n
É apresentado sempre que é solicitada uma opção que não
está instalada ou uma função que não está disponível.
14. ÍCONE DO MODO DE DESCONGELAMENTO OU
ARRANQUE d
Indica que está activo o modo de descongelamento ou
arranque.
15. ÍCONE DO COMPRESSOR
ç
Este ícone indica que o compressor da unidade está activo.
16. AQUECEDOR DE RESERVA, NÍVEL UM
( OU DOIS §
Estes ícones indicam que o aquecedor de reserva da unidade
está a trabalhar, quando se verifica uma alta exigência de
capacidade de aquecimento. O aquecedor de reserva fornece
capacidade adicional de aquecimento, em situações de baixa
temperatura ambiente exterior (grande carga de aquecimento).
17. ÍCONE DO AQUECEDOR DE APOIO m
Indica que está activo o aquecedor de apoio. O aquecedor de
apoio fornece aquecimento complementar para o tanque de
água quente doméstica.
Encontra-se no interior do tanque de água quente doméstica.
O ícone não é utilizado quando o tanque de água quente
doméstica não está instalado.
18. ÍCONE DA BOMBA é
Indica que está activa a bomba de circulação.
19. INDICAÇÃO DA TEMPERATURA EXTERIOR u
Quando este ícone está intermitente, está a ser apresentada a
temperatura ambiente exterior.
20. PONTO DE REGULAÇÃO DEPENDENTE DAS CONDIÇÕES
CLIMATÉRICAS a
Indica que o controlador adapta automaticamente o ponto de
regulação da temperatura, a partir da temperatura ambiente
exterior.
21. ÍCONE DA TEMPERATURA
b
É apresentado quando se visualizam a temperatura de saída da
água da unidade, a temperatura ambiente exterior ou a
temperatura do tanque de água quente doméstica.
Surge igualmente durante a definição do ponto de regulação da
temperatura, no modo de programação do temporizador.
NOTA
Tenha em atenção que carregar no botão y não tem
qualquer influência sobre o aquecimento de águas
domésticas. O aquecimento de águas domésticas só
se liga ou desliga através do botão v.
1173
5 6 248
13
25
26
11
19
21
14
4
7
9
12
10
22
34
27
28
23
20
33
32
31
29
30
2161815
