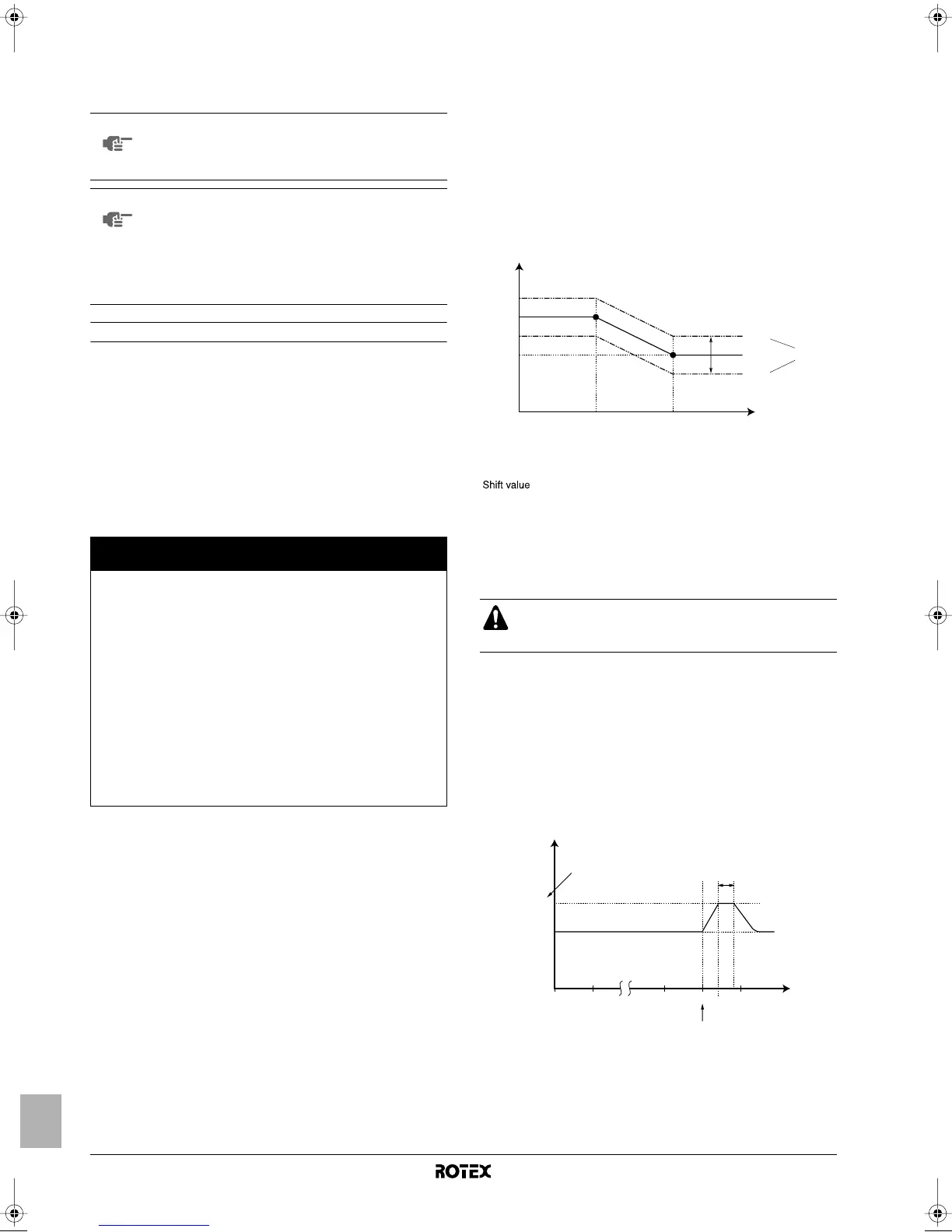

Manual de exploatare
11
R(D/B)LQ011~016AA6V3+W1
Unitate pentru sistem de pompă termică aer la apă şi opţiuni
4PW53150-1
6 Repetaţi etapele 2 până la 4 pentru a modifica alte reglaje locale
după necesităţi.
7 Când aţi terminat, apăsaţi butonul z pentru a ieşi din FIELD
SET MODE (modul de reglaj de câmp).
Descrierea detaliată
[0] Nivelul de autorizare al utilizatorului
Dacă e necesar, anumite butoane ale interfeţei utilizatorului pot fi
făcute nedisponibile pentru utilizator.
Sunt definite trei nivele de autorizare (vezi tabelul de mai jos).
Comutarea între nivelul 1 şi nivelele 2/3 este efectuată prin apăsarea
simultană a butoanelor pfi şi pfj urmată imediat de
apăsarea simultană a butoanelor s şi ba, şi ţinând apăsate toate
cele 4 butoane timp de cel puţin 5 secunde (în modul normal).
Reţineţi că pe interfaţa utilizatorului nu este dată nici o indicaţie.
Când este selectat nivelul 2/3, nivel efectiv de autorizare — nivelul 2
sau nivelul 3 — este determinat prin reglajul local [0-00].
[1] Valoarea de referinţă funcţie de vreme (numai la operaţiunea
de încălzire)
Reglajele locale ale valorii de referinţă funcţie de vreme definesc
parametrii pentru exploatarea funcţie de vreme a unităţii. Când
exploatarea funcţie de vreme este activă, temperatura apei este
determinată automat în funcţie de temperatura din exterior:
temperaturile exterioare mai reci vor avea drept rezultat apă mai
caldă şi viceversa. În timpul exploatării funcţie de vreme, utilizatorul
are posibilitatea de a devia în sus sau în jos temperatura ţintă a apei
cu maxim 5°C. Vezi "Selectarea exploatării cu valoarea de referinţă
funcţie de vreme (numai în modul de încălzire)" la pagina 6 pentru
detalii suplimentare privind exploatarea funcţie de vreme.
■ [1-00] Temperatură scăzută a mediului înconjurător (Lo_A):
temperatura din exterior scăzută.
■ [1-01] Temperatură ridicată a mediului înconjurător (Hi_A):
temperatura din exterior ridicată.
■ [1-02] Valoare de referinţă la temperatura scăzută a mediului
înconjurător (Lo_Ti): temperatura ţintă a apei la ieşire când
temperatura din exterior devine egală sau scade sub
temperatura joasă a mediului înconjurător (Lo_A).
Reţineţi că valoarea Lo_Ti trebuie să fie mai mare decât
Hi_Ti, întrucât pentru temperaturi exterioare mai joase (adică
Lo_A) este necesară apă mai caldă.
■ [1-03] Valoare de referinţă la temperatura ridicată a mediului
înconjurător (Hi_Ti): temperatura ţintă a apei la ieşire când
temperatura din exterior devine egală sau creşte peste
temperatura ridicată a mediului înconjurător (Hi_A).
Reţineţi că valoarea Hi_Ti trebuie să fie mai mică decât
Lo_Ti, întrucât pentru temperaturi exterioare mai ridicate
(adică Hi_A) este suficientă mai puţină apă caldă.
[2] Funcţia de dezinfecţie
Se aplică numai la instalaţiile cu rezervor de apă menajeră caldă.
Funcţia de dezinfecţie dezinfectează rezervorul de apă menajeră
caldă prin încălzirea periodică a apei menajere la o anumită
temperatură.
■ [2-00] Interval de funcţionare: ziua(zilele) săptămânii în care
apa menajeră trebuie încălzită.
■ [2-01] Situaţie: precizează dacă funcţia de dezinfecţie este
activată (1) sau dezactivată (0).
■ [2-02] Ora de pornire: ora din zi la care apa menajeră trebuie
încălzită.
■ [2-03] Valoare de referinţă: trebuie atinsă o temperatură
ridicată a apei.
■ [2-04] Interval: perioada de timp care defineşte cât timp
trebuie menţinută valoarea de referinţă a temperaturii.
NOTĂ
Schimbările făcute unui anumit reglaj local sunt
stocate numai când este apăsat butonul pr.
Navigarea spre un cod de reglaj local nou sau
apăsarea butonului z va anula schimbarea făcută.
NOTĂ
■ Înainte de livrare, valorile stabilite au fost fixate
aşa cum este prezentat la "Tabelul reglajelor
locale" la pagina 16.
■ La ieşirea din MODUL DE REGLAJ DE CÂMP, pe
ecranul cu cristale lichide al interfeţei utilizatorului
se poate afişa "88" în timp ce unitatea se
iniţializează.
Buton
Nivel de autorizare
1 2 3
Buton de mod silenţios
s
acţionabil — —
Butonul valorii de
referinţă funcţie de
vreme
ba
acţionabil — —
Buton de
activare/dezactivare
temporizator pentru
program
pr
acţionabil acţionabil —
Buton de programare
<
acţionabil — —
Butoane de reglare a
timpului
pf
i
pf
j
acţionabil — —
Buton de
inspecţie/probă de
funcţionare
z
acţionabil — —
T
t
Temperatura ţintă a apei
T
A
Temperatura mediului (exterioară)
= Valoarea devierii
Reglajele locale ale funcţiei de dezinfecţie trebuie
configurate de instalator în conformitate cu reglementările
naţionale şi locale.
T
DHW
Temperatura apei menajere calde
T
U
Valoarea de referinţă de utilizator a temperaturii (aşa cum a
fost fixată pe interfaţa utilizatorului)
T
H
Valoarea de referinţă ridicată a temperaturii [2-03]
tTimp
Lo_Ti
Lo_A Hi_A T
A
T
t
+ 05
00
– 05
Hi_Ti
Shift value
00.00 22.00 24.0001.00 23.00 t
T
DHW
T
H
T
U
[2-02]
[2-03]
[2-04]
4PW53150-1 Page 11 Thursday, May 7, 2009 1:59 PM
