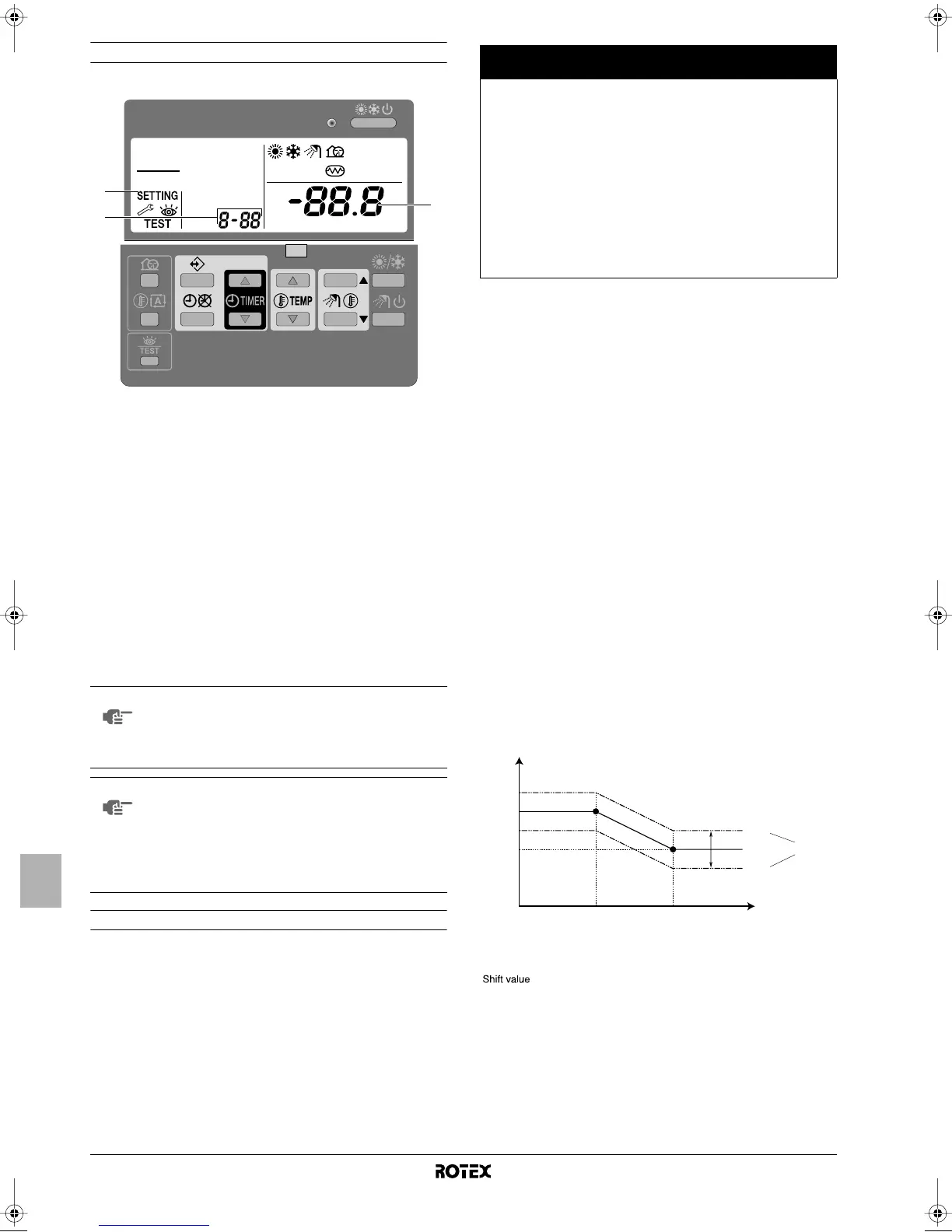

Gebruiksaanwijzing
11
R(D/B)LQ011~016AA6V3+W1
Unit voor lucht-water-warmtepompsysteem en opties
4PW53150-1
Werkwijze
Ga als volgt te werk om één of meer lokale instellingen te wijzigen.
1 Houd de z-knop minstens 5 seconden ingedrukt om naar de
LOKALE INSTELSTAND te gaan.
Het symbool $ (3) verschijnt op het display. De huidige
geselecteerde lokale instelcode wordt weergegeven ; (2),
terwijl rechts daarvan de ingestelde waarde staat - (1).
2 Druk op de bgi-knop om de eerste code van de gepaste
lokale instelling te selecteren.
3 Druk op de bgj-knop om de tweede code van de gepaste
lokale instelling te selecteren.
4 Druk op de pfi-knop en pfj-knop om de
ingestelde waarde van de geselecteerde lokale instelling te
wijzigen.
5 Sla de nieuwe waarde op door op de pr-knop te drukken.
6 Herhaal stap 2 tot en met 4 om andere lokale instellingen te
wijzigen wanneer nodig.
7 Wanneer u klaar bent, drukt u op de z-knop om de LOKALE
INSTELSTAND te verlaten.
Gedetailleerde beschrijving
[0] Gebruikersniveau
Indien nodig kunnen sommige knoppen van de gebruikersinterface
voor de gebruiker geblokkeerd worden.
Er zijn drie beschikbare gebruikersniveaus (zie onderstaande tabel).
Schakelen tussen niveau 1 en niveau 2/3 doet u door gelijktijdig op
de pfi- en pfj-knop te drukken, onmiddellijk gevolgd
door gelijktijdig op de s- en ba-knop te drukken, en deze
4 knoppen gedurende minstens 5 seconden ingedrukt te houden (in
de normale stand). Er verschijnt geen aanduiding op de gebruikers-
interface. Wanneer niveau 2/3 wordt geselecteerd, wordt het werke-
lijke gebruikersniveau – ofwel niveau 2 ofwel niveau 3 – bepaald door
de lokale instelling [0-00].
[1] Weersafhankelijk instelpunt (alleen verwarmingsstand)
De lokale instellingen van het weersafhankelijk instelpunt bepalen de
parameters voor de weersafhankelijke werking van de unit. Wanneer
de weersafhankelijke werkingsstand is geactiveerd, wordt de
watertemperatuur automatisch bepaald op basis van de buiten-
temperatuur: koudere buitentemperaturen zorgen voor warmer water
en omgekeerd. In de weersafhankelijke werking kan de gebruiker de
doeltemperatuur van het water met maximaal 5°C verhogen of
verlagen. Zie "Werking met weersafhankelijk instelpunt selecteren
(alleen in de verwarmingsstand)" op pagina 6 voor meer informatie
over de weersafhankelijke werking.
■ [1-00] Lage omgevingstemperatuur (Lo_A): lage
buitentemperatuur.
■ [1-01] Hoge omgevingstemperatuur (Hi_A): hoge
buitentemperatuur.
■ [1-02] Instelpunt bij lage omgevingstemperatuur (Lo_Ti): de
doeltemperatuur van het uitlaatwater wanneer de
buitentemperatuur gelijk is aan of lager daalt dan de lage
omgevingstemperatuur (Lo_A).
Let op dat de Lo_Ti-waarde hoger dient te zijn dan Hi_Ti,
omdat voor koudere buitentemperaturen (nl. Lo_A) warmer
water is vereist.
■ [1-03] Instelpunt bij hoge omgevingstemperatuur (Hi_Ti): de
doeltemperatuur van het uitlaatwater wanneer de
buitentemperatuur gelijk is aan of hoger stijgt dan de hoge
omgevingstemperatuur (Hi_A).
Let op dat de Hi_Ti-waarde lager dient te zijn dan Lo_Ti,
omdat voor warmere buitentemperaturen (nl. Hi_A) minder
warm water volstaat.
LET OP
Wijzigingen in een specifieke lokale instelling worden
pas opgeslagen wanneer op de pr-knop wordt
gedrukt. Door te navigeren naar een nieuwe lokale
instelcode of door te drukken op de z-knop wordt de
aangebrachte wijziging ongedaan gemaakt.
LET OP
■ Vóórdat de unit de fabriek heeft verlaten, zijn de
instelwaarden ingesteld zoals aangegeven onder
"Tabel lokale instellingen" op pagina 17.
■ Bij het verlaten van de LOKALE INSTELSTAND is
het mogelijk dat "88" verschijnt op het lcd-scherm
van de gebruikersinterface terwijl deze wordt
geïnitialiseerd.
2
3
1
Knop
Gebruikersniveau
1 2 3
Knop geluidsarme
stand
s
bruikbaar — —
Knop weersafhankelijk
instelpunt
ba
bruikbaar — —
In-/uitschakelknop
weektimer
pr
bruikbaar bruikbaar —
Programmeerknop
<
bruikbaar — —
Tijdinstelknoppen
pf
i
pf
j
bruikbaar — —
Knop
inspectie/testwerking
z
bruikbaar — —
T
t
Doeltemperatuur water
T
A
Buitentemperatuur
= Omschakelwaarde
Lo_Ti
Lo_A Hi_A T
A
T
t
+ 05
00
– 05
Hi_Ti
Shift value
