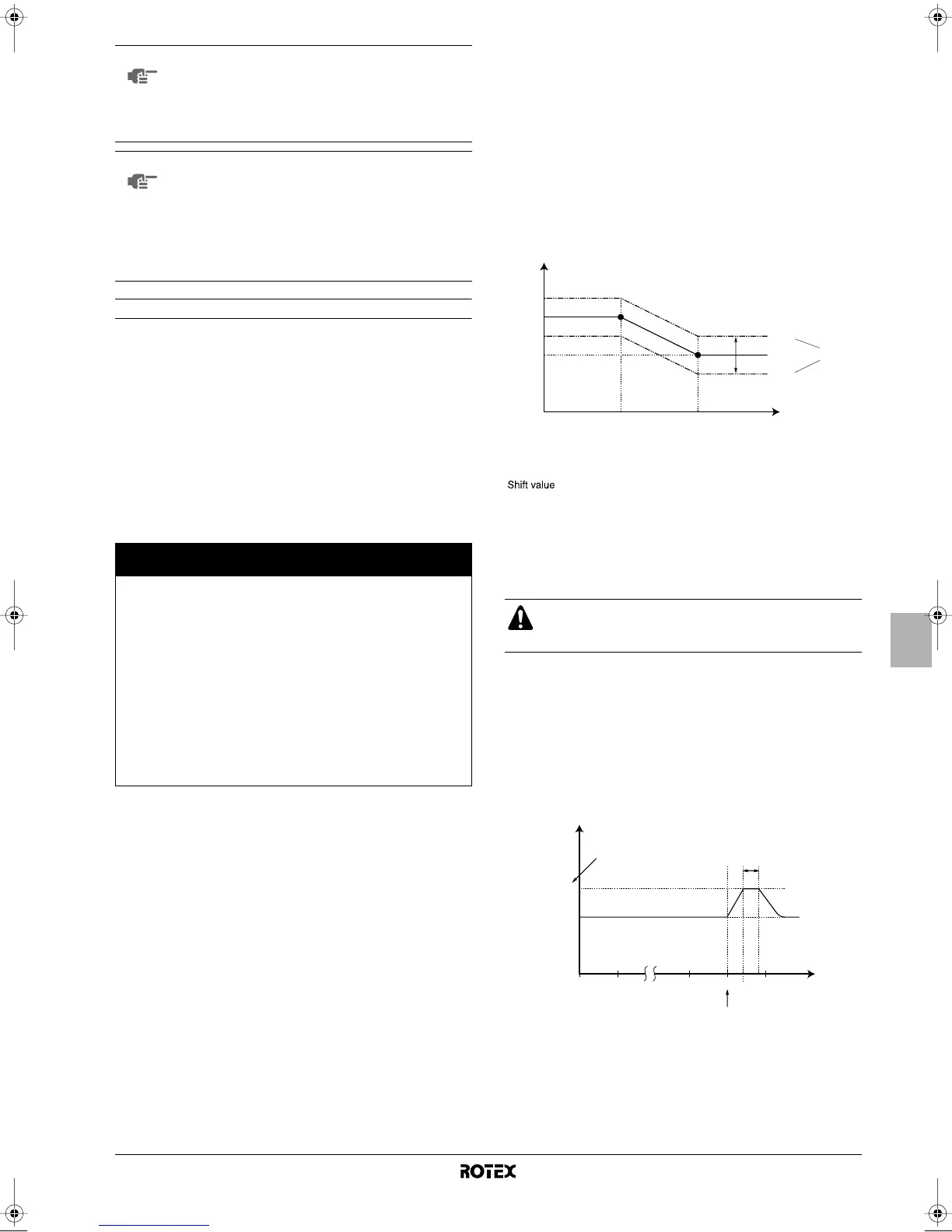

R(D/B)LQ011~016AA6V3+W1
Einheit für Luft-Wasser-Wärmepumpensystem und Optionen
4PW53150-1
Bedienungsanleitung
12
Detaillierte Beschreibung
[0] Zugriffserlaubnisstufe
Bestimmte Tasten der Benutzerschnittstelle können gesperrt werden,
damit kein Unbefugter unerwünschte Bedienschritte durchführen
kann.
Es gibt drei Stufen der Zugriffserlaubnis (siehe die nachfolgende
Tabelle). Sie schalten um zwischen Stufe 1 und Stufe 2/3, indem Sie
gleichzeitig die Tasten pfi und pfj gedrückt halten
und dann sofort gleichzeitig die Tasten s und ba drücken, so dass
alle 4 Tasten zusammen mindestens 5 Sekunden lang gedrückt sind
(im Normalbetrieb). Beachten Sie, dass keine quittierende Anzeige
erfolgt. Bei Auswahl von Stufe 2/3 wird die aktuelle Zugriffserlaubnis-
stufe — entweder Stufe 2 oder Stufe 3 — durch die bauseitige
Einstellung [0-00] bestimmt.
[1] Wetterabhängiger Sollwert (nur Heizbetrieb)
Die bauseitigen wetterabhängigen Sollwerteinstellungen legen fest,
wie die Einheit arbeitet, wenn bestimmte Wetterbedingungen
herrschen. Wenn der wetterabhängige Betrieb aktiv ist, wird die
Wassertemperatur automatisch abhängig von der Außentemperatur
reguliert: Bei kälteren Außentemperaturen wird das Wasser umso
wärmer gemacht und umgekehrt. Während des wetterabhängigen
Betriebs kann der Benutzer die Solltemperatur des Wassers um
maximal 5°C nach oben oder unten verstellen. Weitere Einzelheiten
über den wetterabhängigen Betrieb entnehmen Sie in "Auswahl des
wetterabhängigen Sollwert-Betriebs (nur im Heizbetrieb)" auf Seite 6.
■ [1-00] Niedrige Umgebungstemperatur (Lo_A): Niedrige
Außentemperatur.
■ [1-01] Hohe Umgebungstemperatur (Hi_A): Hohe
Außentemperatur.
■ [1-02] Sollwert bei niedriger Umgebungstemperatur (Lo_Ti):
Solltemperatur des abfließenden Wassers, wenn die
Außentemperatur dem Wert für niedrige Umgebungs-
temperatur (Lo_A) entspricht oder darunter liegt.
Beachten Sie, dass der Wert Lo_Ti höher sein muss als
Hi_Ti, da bei kälteren Außentemperaturen (d.h. Lo_A)
wärmeres Wasser erforderlich ist.
■ [1-03] Sollwert bei hoher Umgebungstemperatur (Hi_Ti):
Solltemperatur des abfließenden Wassers, wenn die
Außentemperatur dem Wert für hohe Umgebungstemperatur
(Hi_A) entspricht oder darüber liegt.
Beachten Sie, dass der Wert Hi_Ti niedriger sein muss als
Lo_Ti, da bei wärmeren Außentemperaturen (d.h. Hi_A)
weniger warmes Wasser ausreicht.
[2] Desinfektionsfunktion
Gilt nur für Anlagen mit Brauchwassertank.
Die Desinfektionsfunktion dient zum Desinfizieren des Brauch-
wassertanks. Das geschieht, indem in bestimmten Zeitabständen
das Wasser im Tank auf eine bestimmte Temperatur aufgeheizt wird.
■ [2-00] Betriebsunterbrechung: Tag(e) der Woche, an denen
das Brauchwasser erwärmt werden sollte.
■ [2-01] Status: bestimmt, ob die Desinfektionsfunktion
eingeschaltet ist (1) oder nicht (0).
■ [2-02] Startzeit: Zeitpunkt des Tages, an dem das
Brauchwasser erwärmt werden soll.
■ [2-03] Sollwert: Wassertemperatur, die erreicht werden soll.
■ [2-04] Interval: Zeitspanne, für die die Sollwerttemperatur
beibehalten werden soll.
HINWEIS
Änderungen, die an einer bestimmten bauseitigen
Einstellung vorgenommen werden, werden nur
gespeichert wenn die Taste pr gedrückt wird. Das
Navigieren zu einem neuen bauseitigen Einstellungs-
code oder das Drücken der Taste z verwirft die
durchgeführte Änderung.
HINWEIS
■ Vor der Auslieferung wurden die festgelegten
Werte eingestellt, wie unter "Tabelle bauseitige
Einstellungen" auf Seite 18 dargestellt.
■ Wenn Sie die BAUSEITIG EINGESTELLTE
BETRIEBSART verlassen, wird eventuell "88" an
der LCD-Anzeige der Benutzerschnittstelle
angezeigt, während die Einheit sich selbst
initialisiert.
Taste
Zugriffserlaubnisstufe
1 2 3
Taste geräuscharmer
Betrieb
s
funktions-
bereit
——
Taste für wetter-
abhängigen Sollwert
ba
funktions-
bereit
——
Taste für Zeitschaltuhr
aktivieren/deaktivieren
pr
funktions-
bereit
funktions
bereit
—
Programmiertaste
<
funktions-
bereit
——
Tasten für
Zeiteinstellung
pf
i
pf
j
funktions-
bereit
——
Taste für
Inspektion/Testbetrieb
z
funktions-
bereit
——
T
t
Solltemperatur des Wassers
T
A
Umgebungstemperatur (Außen)
= Verstellwert
Die bauseitigen Einstellungen der Desinfektionsfunktion
sollten vom Monteur so festgelegt werden, dass es den
staatlichen und lokalen Vorschriften entspricht.
T
DHW
Brauchwasser-Temperatur
T
U
Benutzerdefinierter Temperatur-Sollwert (an der
Benutzerschnittstelle festgelegt)
T
H
Hoher Temperatur-Sollwert [2-03]
t Zeit
Lo_Ti
Lo_A Hi_A T
A
T
t
+ 05
00
– 05
Hi_Ti
Shift value
00.00 22.00 24.0001.00 23.00 t
T
DHW
T
H
T
U
[2-02]
[2-03]
[2-04]
4PW53150-1 Page 12 Thursday, May 7, 2009 1:59 PM
