COUPE TRANSVERSALE
COUPE D’ONGLET
POUR COUPES D’ONGLETS / TRANS-VERSALES
Voir les figures 24 et 25.
La coupe est effectuée en travers du grain de la pièce de
bois. Pour effectuer une coupe transversale droite, la table
à onglet doit être réglée sur 0°. Les coupes d’onglets sont
réalisées en réglant la table sur tout angle autre que 0°.
NOTE: Il peut être nécessaire d’ajuster le guide coulissant
partiel pour assurer un dégagement suffisant avant d’effectuer
la coupe.
 Tirer l’axe de verrouillage du bras et relever ce dernier
complètement.
 Desserrer la poignée de verrouillage d’angle. Tourner la
poignée de verrouillage d’angle d’environ un demi-tour
pour la desserrer.
 Tourner le bras de commande de manière à aligner le
pointeur sur la graduation correspondant à l’angle désiré.
 Serrer fermement la poignée de verrouillage d’angle.
 Placer la pièce à couper à plat sur la table à onglets, l’un
de ses bords solidement appuyé contre le guide. Si la
planche est voilée, placer le côté convexe contre le guide.
Si le bord concave d’une pièce est placé contre le guide,
la pièce peut se refermer sur la lame en fin de coupe et
la bloquer. Voir les figures 32 et 33.
 Lors de la coupe de planches ou de moulures longues,
soutenir l’extrémité libre de la pièce avec un chevalet à
rouleau ou un plan de travail se trouvant au même niveau
que la scie. Voir la figure 30.
 Mettre l’interrupteur DEL en position de marche.
 Abaisser la lame et aligner la ligne de coupe sur la pièce avec
le bord de la lame de scie ou l’ombre de la lame.
UTILISATION
BRIDE DE
SERRAGE
DE PIÈCE
BRIDE DE
SERRAGE
DE PIÈCE
INTERRUPTEUR
DEL
OMBRE DES DENTS DE LA
LAME REFLÉTÉE SUR LA
PIÈCE À TRAVAILLER

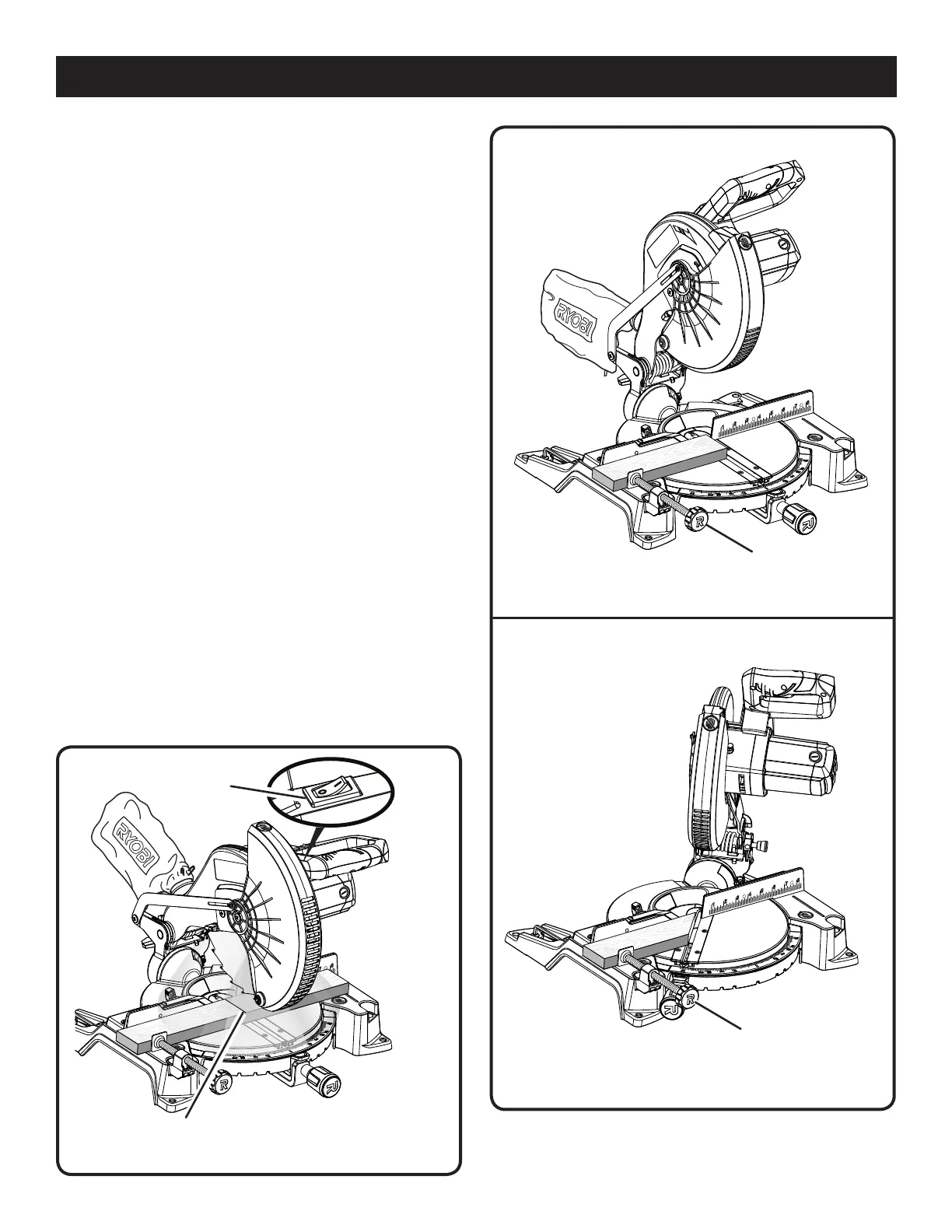

Fig. 23
Fig. 24
Fig. 25
