19 — Español
VISTA CORRECTA DE LA HOJA A ESCUADRA
CON LA MESA DE INGLETES
MESA DE
INGLETES
HOJA
TORNILLOS DE
AJUSTE DEL TOPE

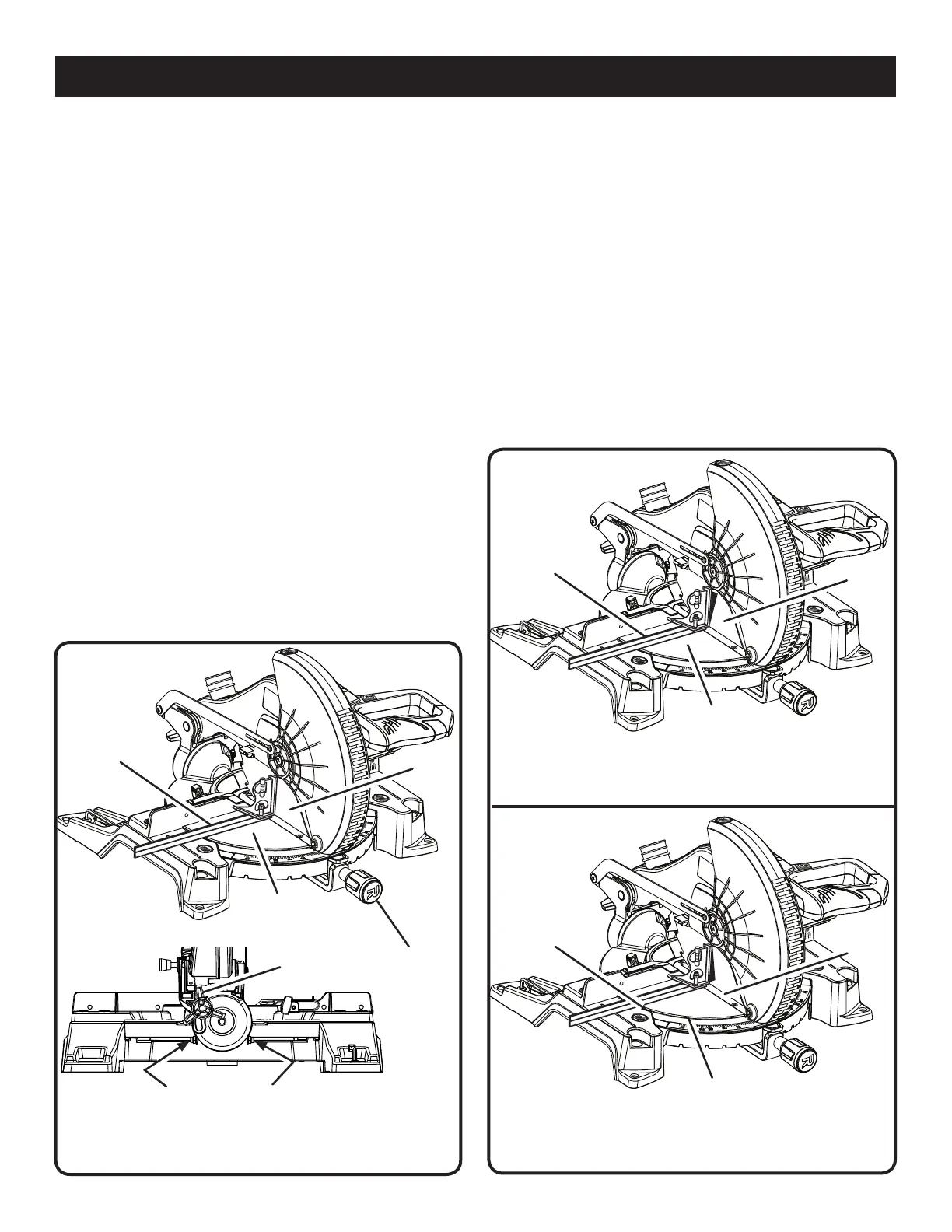

ESCUADRADO DE LA HOJA CON LA MESA DE
INGLETES
Vea las figuras 20 a 22.
 Desconecte la sierra.
 Tire del brazo de la sierra completamente hacia abajo y
enganche el pasador de seguridad para asegurar el brazo
en la posición de traslado.
 Afloje la perilla de fijación de inglete aproximadamente media
vuelta.
 Gire la mesa de inglete hasta no alinear el indicador de la
escala con el cero de la escala de ingletes.
 Suelte la placa de fijación de inglete y apriete firmemente la
manija correspondiente.
 Afloje la perilla de fijación de bisel a 0° (la hoja puesta a 90°
con la mesa de ingletes). Apriete la perilla de fijación de
bisel.
 Coloque una escuadra de combinación contra la mesa de
ingletes y parte plana de la hoja de la sierra.
NOTA: Asegúrese de que la escuadra toque la parte plana
de la hoja de la sierra, no los dientes.
 Gire la hoja con la mano y revise la alineación de la hoja con
la mesa en varios puntos.
 El borde de la escuadra y la hoja de la sierra deben estar
paralelas, como se muestra en la figura 20.
VISTA CORRECTA DE LA HOJA A ESCUADRA
CON LA MESA DE INGLETES
VISTA CORRECTA DE LA HOJA A ESCUADRA
CON LA MESA DE INGLETES
HOJA
HOJA
 Si la parte superior o inferior de la hoja de la sierra forma un
ángulo con respecto a la escuadra, como se muestra en las
figuras 21 y 22, se requieren ajustes.
 Afloje la perilla de fijación de bisel.
 Ajuste el tornillo de ajuste del tope para alinear la hoja con la
escuadra. Vea el apartado Ajuste de los topes en la sección
Ajuste.
 Vuelva a apretar la perilla de fijación de inglete. Vuelva a
revisar la alineación de la hoja con la mesa.
NOTA: El procedimiento descrito arriba puede aplicarse para
revisar el escuadrado de la hoja con la mesa de ingletes a
0° y a 45°.
La sierra ofrece varios indicadores de escala. Después de
efectuar los ajustes de escuadrado, puede ser necesario aflojar
los tornillos de los indicadores y reajustarlos a cero. Vea las
figuras 18 y 19.
ARMADO
ESCUADRA DE
COMBINACIÓN
PERILLA DE
FIJACIÓN DE
BISEL
MANIJA DE
FIJACIÓN
DE INGLETE
ESCUADRA DE
COMBINACIÓN
ESCUADRA DE
COMBINACIÓN
MESA DE
INGLETES
MESA DE
INGLETES
Fig. 20
Fig. 21
Fig. 22
