14 — Français
TROUS DE FIXATION
Voir la figure 7.
AVERTISSEMENT :
Avant d’entreprendre toute opération de coupe, assujettir ou
boulonner la scie à onglets sur le plan de travail ou un stand
approuvé pour scie à onglets. Si on utilise un support de scie
à onglet, lire le manuel d’utilisation et suivre les instructions
pour le support de scie à onglet. Ne jamais utiliser la scie à
onglets sur le sol ou en se tenant accroupi. Le non respect
de cette mise en garde peut entraîner des blessures graves.
La scie à onglets composés doit être montée solidement sur un
plan de travail ferme, tel qu’un établi, planche de montage, ou
un stand pour scie à onglets. La base de la scie possède quatre
trous de montage. Les boulons ou vis doivent être assez longs
pour traverser la base de la scie, les rondelles frein, les écrous
et l’établi. Serrer les boulons ou vis fermement.
La figure 7 illustre la configuration des trous pour l’installation
sur un établi. Une fois la scie installée, vérifier soigneusement
l’établi pour s’assurer qu’aucun mouvement ne peut se produire
pendant l’utilisation. Si l’établi bascule, glisse ou se déplace,
l’assujettir sur le sol avant d’utiliser la scie.

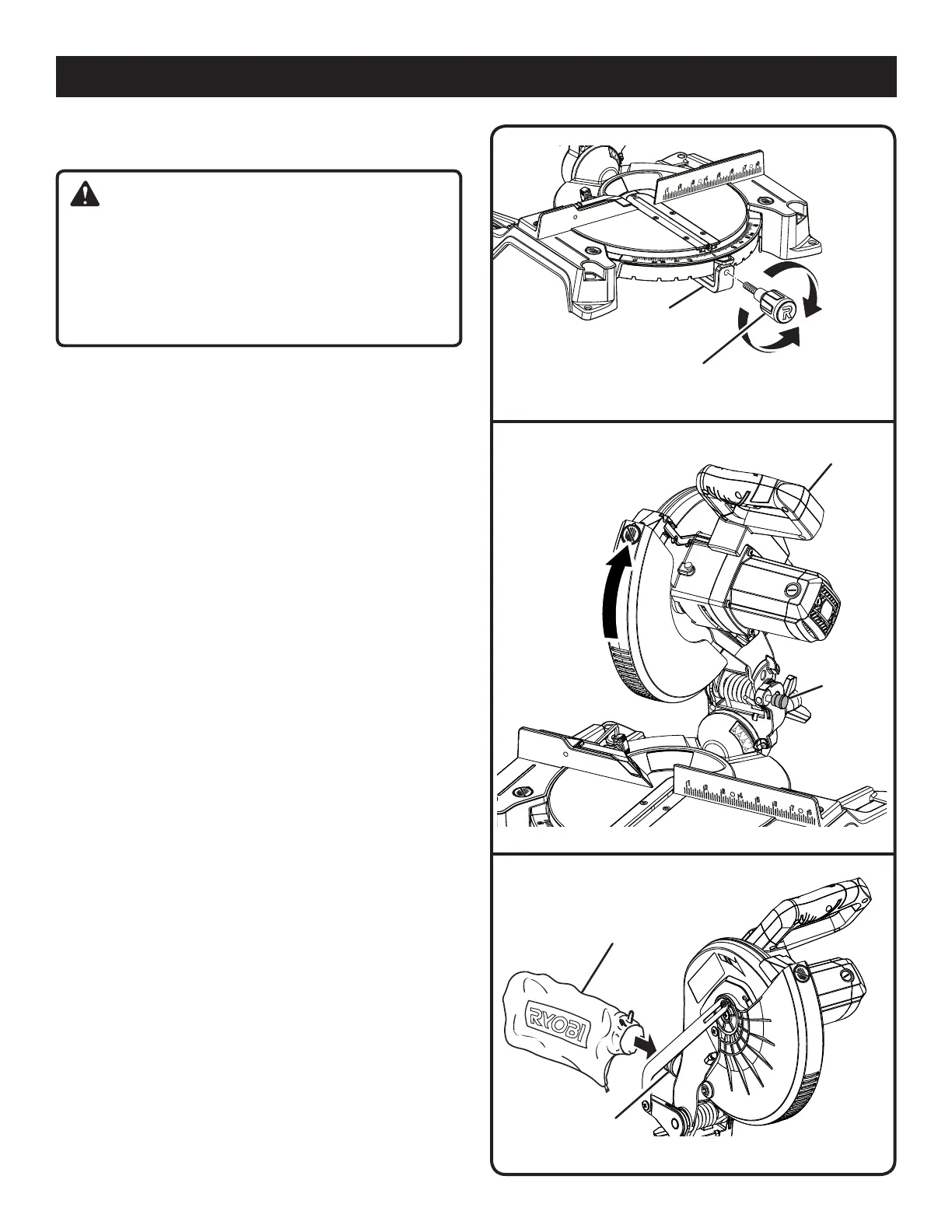

POIGNÉE DE VERROUILLAGE D’ONGLET
Voir la figure 8.
Pour installer la poignée de verrouillage d’angle, visser la tige
filetée de l’extrémité de cette poignée dans le trou fileté du bras
de commande. Tourner vers la droite pour serrer.
VERROUILLAGE / DÉVERROUILLAGE DU
BRAS DE LA SCIE
Voir la figure 9.
Pour déverrouiller et relever le bras de la scie :
Saisir fermement la poignée en « D » et appliquer une
pression vers le bas tout en tirant en même temps le guide
de profondeur à l’écart du logement de la scie.
Relâcher le guide et relever lentement le bras de la scie.
Pour reverrouiller le bras de la scie :
Tenir fermement la poignée en D et appuyer vers le bas
en poussant simultanément la goupille de verrouillage à
l’intérieur et vers le logement de la scie.
Relâcher la goupille de verrouillage et lui permettre de
verrouiller la scie en place.
SAC À POUSSIÈRES
Voir la figure 10.
Un sac à poussières est fourni avec cette scie à onglets. Il
s’adapte sur l’orifice de sortie sur la protection supérieure de
la lame. Puis pincer les deux pinces métalliques pour ouvrir
l’orifice du sac et le glisser sur l’orifice de sortie. Relâcher les
pinces. La bague métallique du sac doit se verrouiller entre les
gorges de l’orifice de sortie. Pour retirer le sac afin de le vider,
inverser la procédure ci-dessus.
ASSEMBLAGE
POUR
DESSERRER
POIGNÉE DE
VERROUILLAGE
POUR
SERRER
BRAS DE
COMMANDE
POIGNÉE
EN « D »
AXE DE
BLOCAGE
SAC À
POUSSIÈRE
ORIFICE
D’ÉCHAPPEMENT
Fig. 8
Fig. 9
Fig. 10
