NOTE : De nombreuses illustrations figurant dans ce manuel
révèlent seulement une partie de votre scie à onglets combinés.
Ceci a pour but d’indiquer clairement les points pertinents pour
chaque illustration. N’utilisez jamais votre scie sans que les
protecteurs se trouvent bien en place et en bon état de
fonctionnement.
ÉQUERRAGE DE LA LAME PAR RAPPORT AU
GUIDE
Voir les figures 14 à 19.
Débrancher la scie.
Abaisser complètement le bras de la scie et engager l’axe de
verrouillage pour maintenir le bras en position de transport.
Desserrer la poignée de verrouillage d’angle d’environ un
demi-tour.
Tourner le table à onglets à aligner le indicateur d’échelle
sur la graduation zéro du rapporteur d’onglet.
Serrer fermement la poignée de verrouillage d’angle.
Desserrer le bouton de verrouillage d’angle de biseau et
régler le bras de la scie pour un biseau de 0° (lame à 90° de
la table). Serrer le bouton de verrouillage de biseau.
Poser une équerre de charpentier à plat sur la table à onglets.
Placer une branche de l’équerre contre le guide. Glisser
l’autre branche de l’équerre contre le plat de la lame.

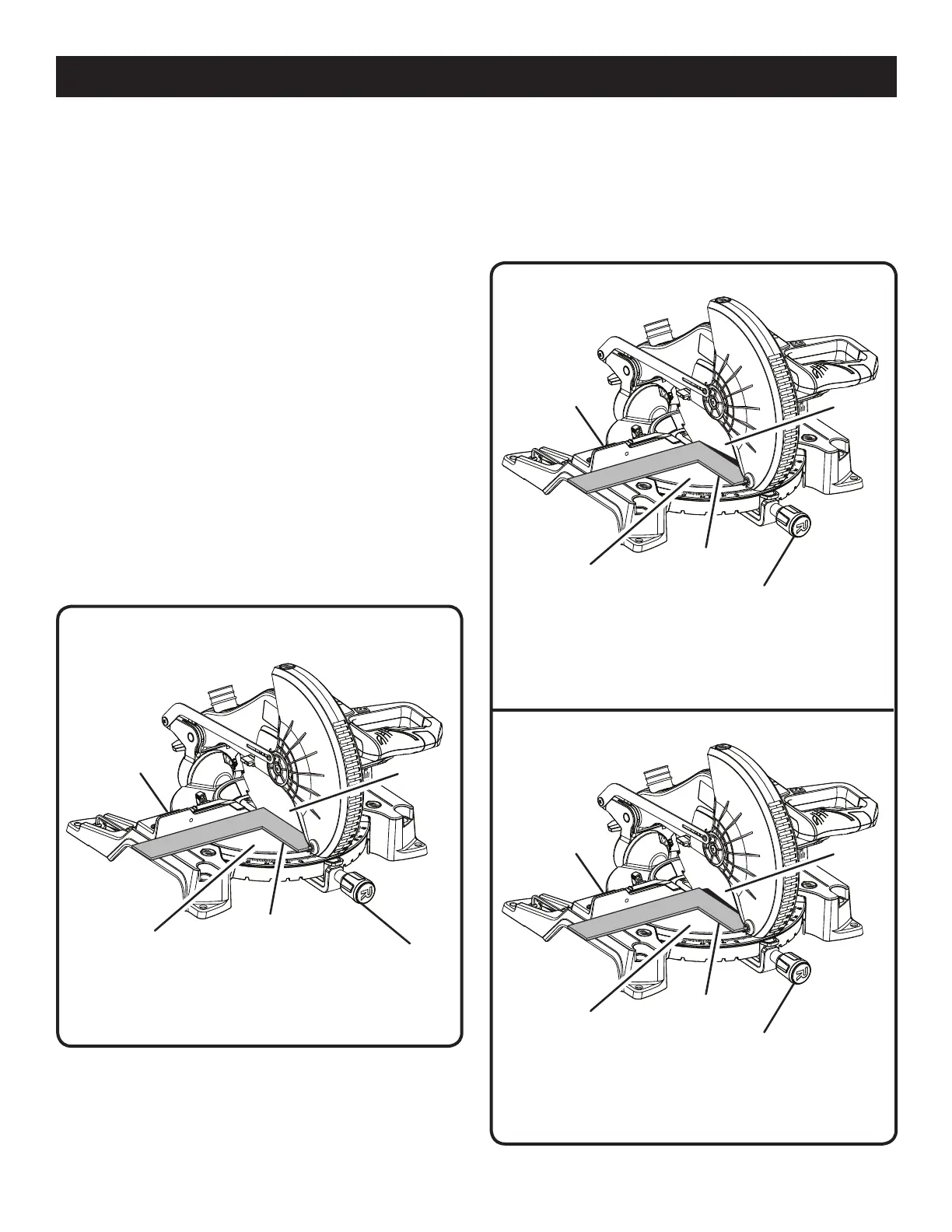

VUE DE LA LAME D’ÉQUERRE AVEC LE GUIDE
POIGNÉE DE
VERROUILLAGE
D’ONGLET
LAME
ÉQUERRE DE
CHARPENTIER
NOTE : Vérifier que l’équerre est en contact avec le plat de
la lame, pas les dents.
Le bord de l’équerre et la lame doivent être parallèles, comme
le montre la figure 14.
Si l’avant ou l’arrière de la lame s’écarte de l’équerre, des
réglages, illustrés aux figures 15 et 16, sont nécessaires.
VUE DE LA LAME PAS D’ÉQUERRE AVEC LE GUIDE,
DES RÉGLAGES SONT NÉCESSAIRES
VUE DE LA LAME PAS D’ÉQUERRE AVEC LE GUIDE,
DES RÉGLAGES SONT NÉCESSAIRES
TABLE À
ONGLETS
LAME
ÉQUERRE DE
CHARPENTIER
TABLE À
ONGLETS
LAME
ÉQUERRE DE
CHARPENTIER
ASSEMBLAGE
GUIDE
D’ONGLET
TABLE À
ONGLETS
POIGNÉE DE
VERROUILLAGE
D’ONGLET
GUIDE
D’ONGLET
POIGNÉE DE
VERROUILLAGE
D’ONGLET
GUIDE
D’ONGLET
Fig. 14
Fig. 15
Fig. 16
