15

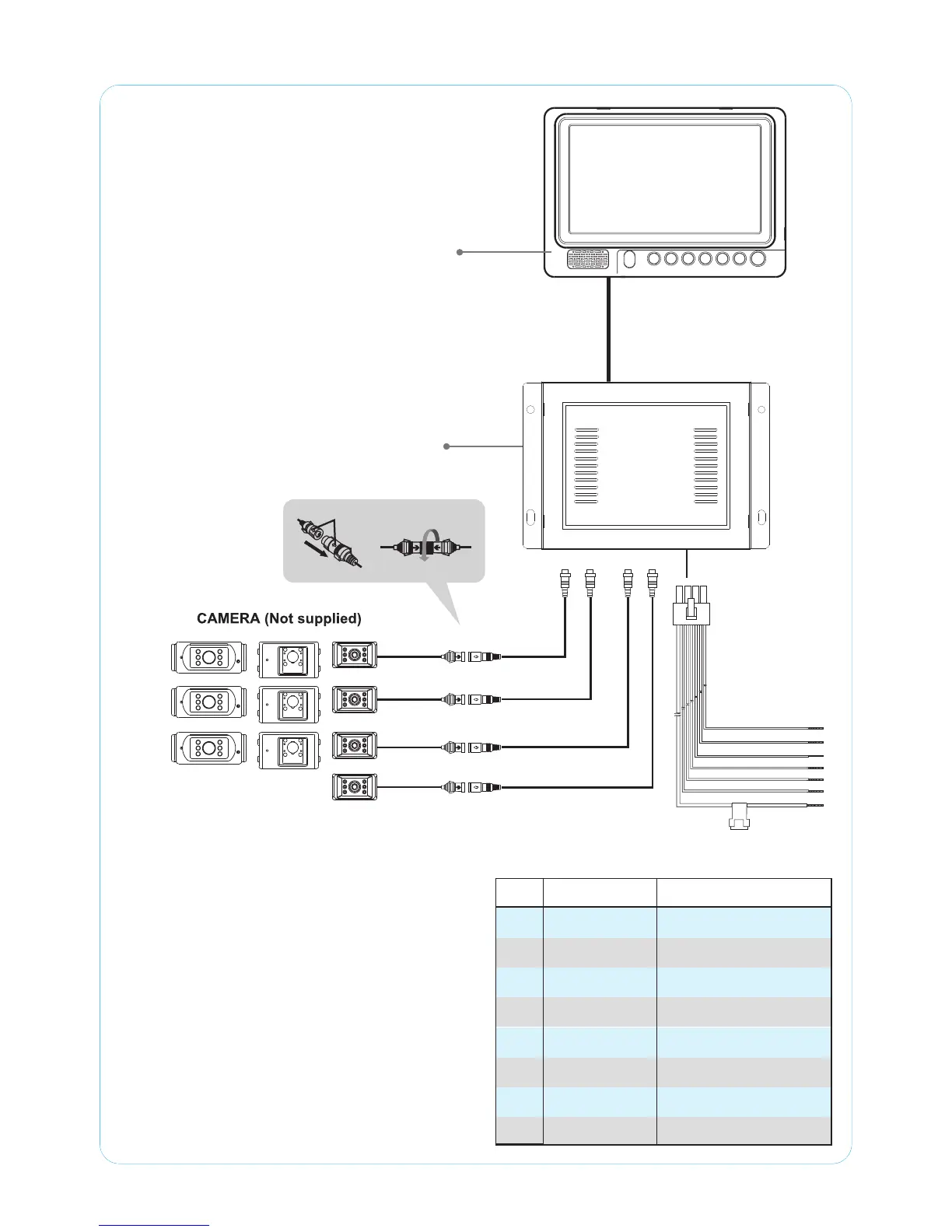

SYSTEM CONNECTIONS
r
POWER/TRIGGER WIRE FUNCTIONS
CA1 CA2
CA3
CA4
POWER
INPUT
DC10V~32V
AV-IN
AV-OUT
V A V A
IR-receiver
CONTROL BOX
SV-LCD70A
MONITOR
SHUTTER CAMERA/TILT CAMERA/NORMAL CAMERA
1 RED POWER IN DC(10 to 32V)
2 BLACK GROUND
3 GREEN TRIGGER1
4 WHITE TRIGGER2
5 BLUE TRIGGER3
6 YELLOW TRIGGER4
7 BROWN TRIGGER5
8 N.C
WIRE COLOR DESCRIPTION
REF
#
