26 | LT STOUCH v2019.1
1
4
1 2 3 4

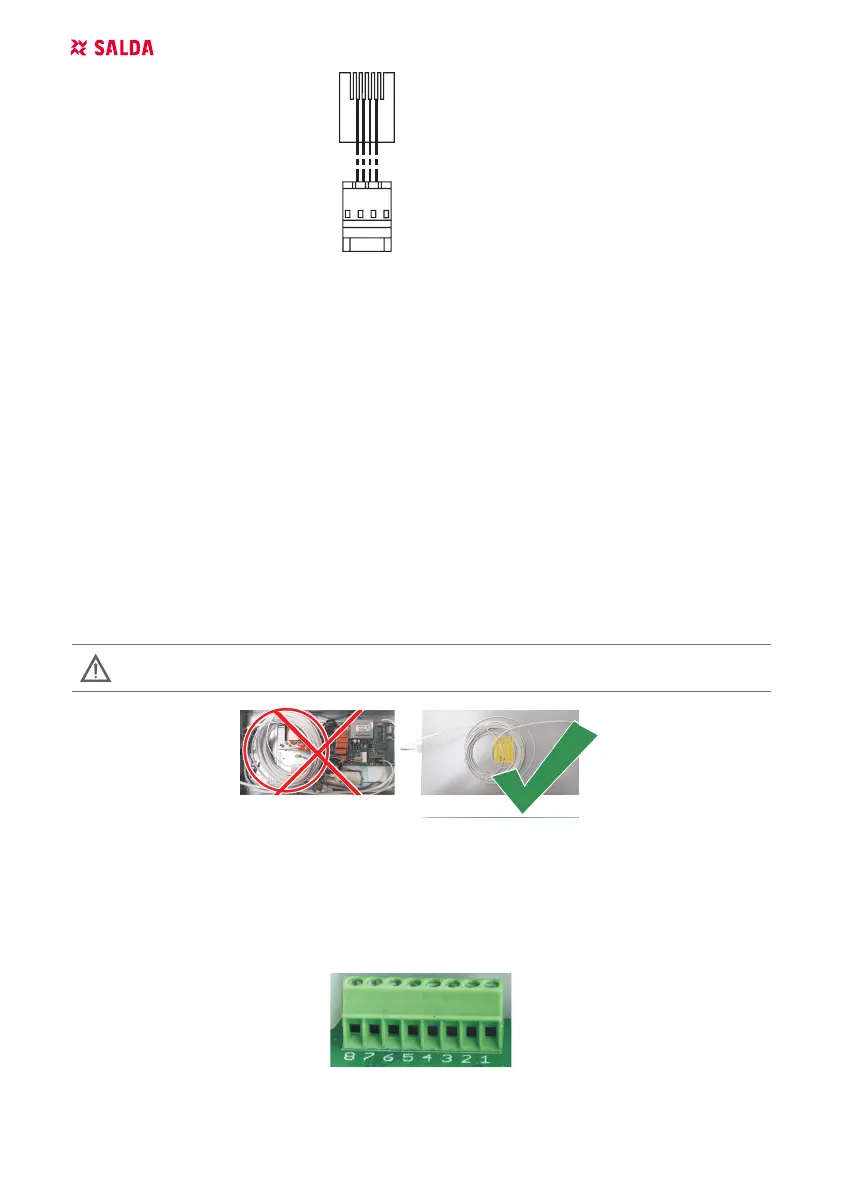

PIN1 - +24V
PIN2 - B+
PIN3 -A-
PIN4 - COM
PIN1 - +24V
PIN2 - B+
PIN3 -A-
PIN4 - COM
2.2 – specialus jungimas (žiūrėkite: „8 kontaktų jungimas”).
3. Pridėkite dangtelį prie sienos norimame aukštyje ir pasižymėkite gręžimo vietas (pav. 3,4).
4. Pažymėtose vietose išgręžkite 5 mm skyles nailoniniams kaiščiams ir pergręžkite skylę laidui
perkišti į kitą sienos pusę.
PASTABA. Skylė reikalinga tik tada, jei jungimo laidas bus tiesiamas iš kitos sienos pusės. Skylės
diametrą rinkitės pagal laido jungčių dydį.
5. Įkalkite du nailoninius 5 mm kaiščius į pragręžtas kiaurymes.
PASTABA. Galima naudoti ir komplekte esančius metalinius kaiščius (pav. 5).
6. Prisukite dangtį prie sienos komplekte esančiais sraigtais 2,9 x 16 DIN7981C (pav. 6).
7. Jeigu jungimas numatytas iš bet kurios kitos pusės (kaip parodyta pav. 7), korpuso viduryje reika-
lingoje pusėje peiliu padarykite išpjovą laidui nutiesti.
8. Prijunkite reikalingus laidus prie korpuso, perkiškite juos per skylę į kitą sienos pusę arba į reika-
lingą pusę ant sienos ir prispauskite korpusą prie dangtelio (pav. 8).
DRAUDŽIAMA likusį valdymo pultelio laidą palikti įrenginio automatikos dėžėje!
4. 8 KONTAKTŲ JUNGIMAS
Prijungti elektrą gali tik kvalikuotas elektrikas pagal galiojančius tarptautinius ir nacionalinius elek-
trosaugos, elektros prietaisų įrengimo reikalavimus.
Šis jungimas naudojamas, kai netinka standartinis kabelio tiesimas.
1. Maitinimo šaltinis 24V AC/DC,100 mA (poliariškumas nesvarbus)
