2. Maitinimo šaltinis 24V AC/DC
3. GND
4. RS485 B (Modbus)
5. RS485 A (Modbus)
6. GND
7. 0-10 VDC įvestis (naudojama slėgio arba CO
2
jutikliui, kuris maitinamas nuo atskiro šaltinio)
8. 0-10 VDC išvestis (naudojama 0..10 VDC ventiliatoriams valdyti)
1.PASTABA. Kai pultelis naudojamas su oro kokybės keitikliu, kurio maitinimo ir analogi-
nės išvesties GND neatskirti, jam maitinti turi būti naudojama nuolatinė įtampa (DC).
2.PASTABA. Maitinimo šaltinis turi būti parenkamas priklausomai nuo pultelio bei oro ko-
kybės keitiklio naudojamos srovės. Maitinimo šaltinis su pulteliu nekomplektuojamas.

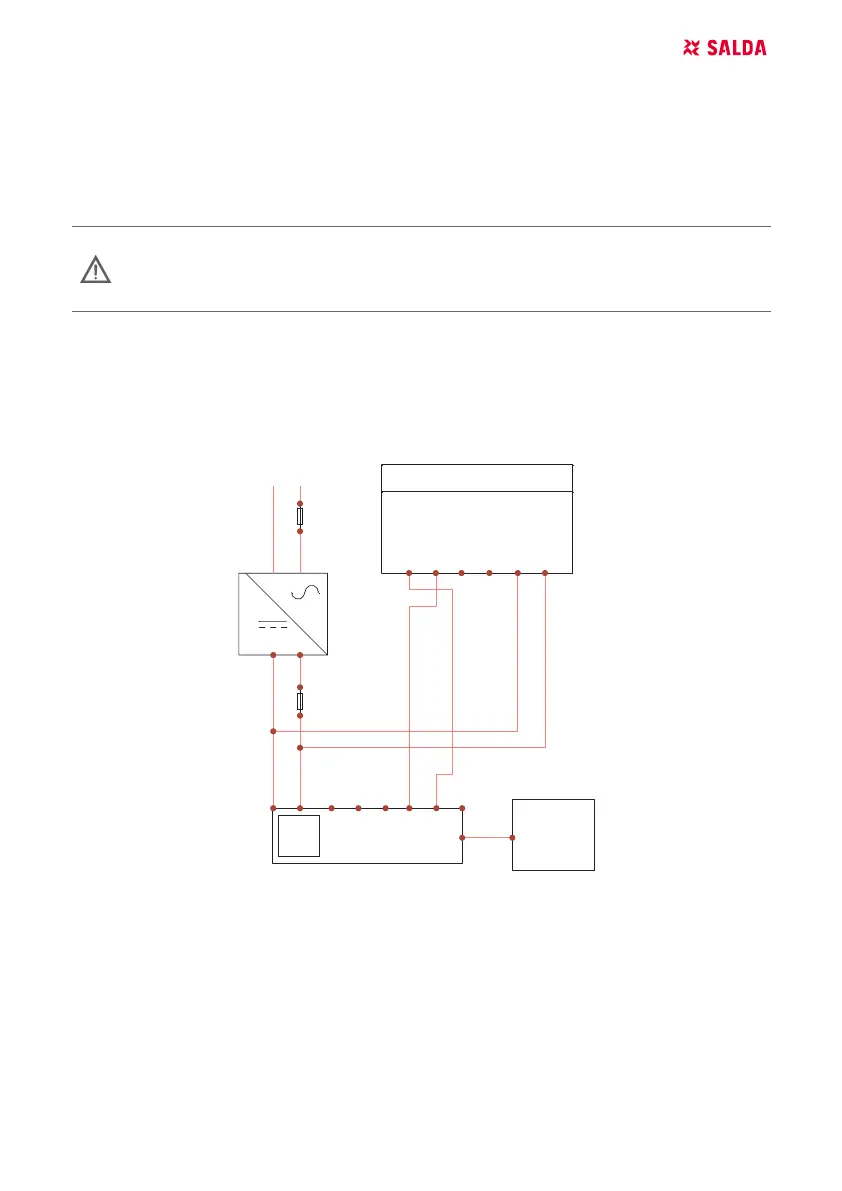

5. REKOMENDACIJOS JUNGIANT PULTELĮ PRIE ĮRENGINIŲ
5.1. KAI PULTELIS NAUDOJAMAS SU VĖDINIMO ĮRENGINIU, KURIAME
INTEGRUOTA AUTOMATIKA
Vin
GND
A
B
GND
AO1
IP54
Duct CO2transsmiter S-KCO2 (DSC-G)
-A 2
-S Touch
CON1
-F
-F
AHU
RS485_
2
LN
-G
230VAC_24VDC
1 - 24VDC/AC
2 - 24VAC/DC
3 - GND
4 - RS465-B
5 - RS485-A
6 - GND
7 - 0 - 10VDC IN
8 - 0 - 10VDC OUT
F – saugiklis
G – nuolatinės įtampos
(DC) maitinimo šaltinis
M1 – EKO ventiliatorių
