DE | 47STOUCH v2019.1
1
4
1 2 3 4

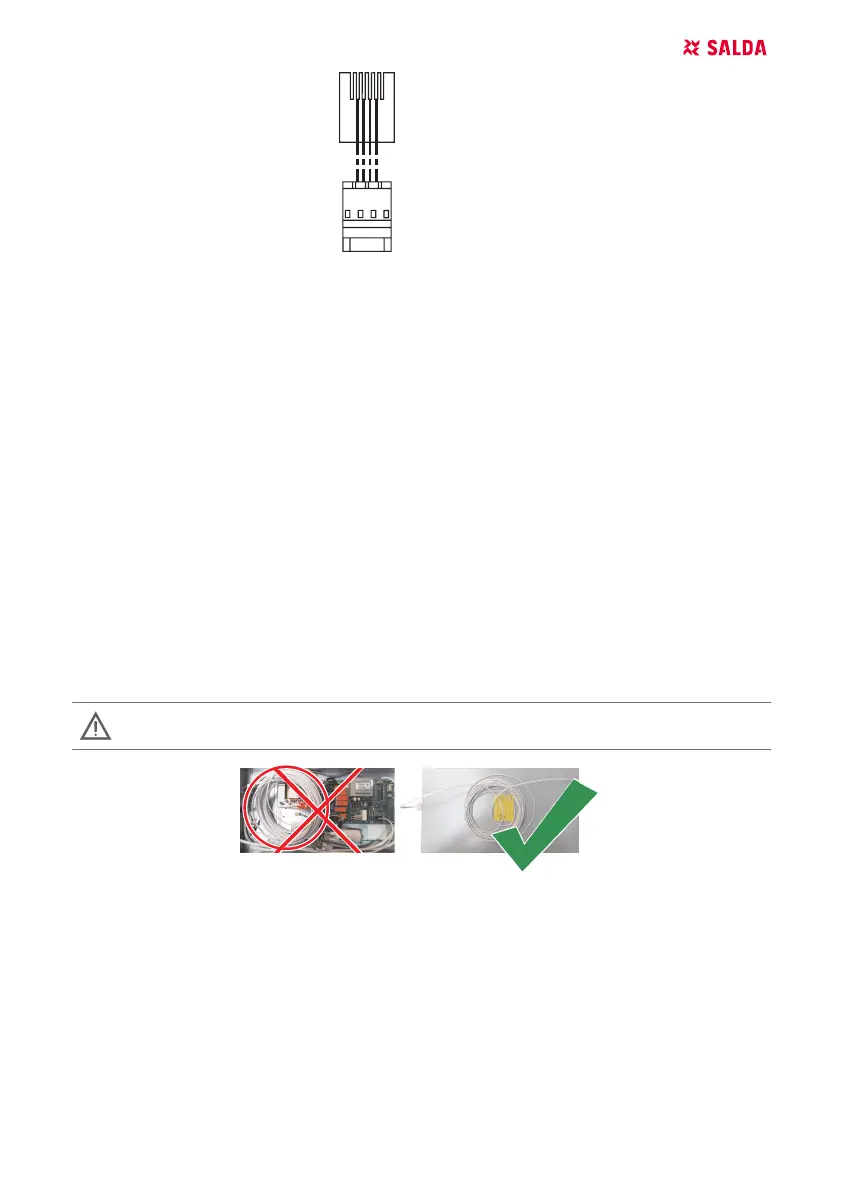

PIN1 - +24V
PIN2 - B+
PIN3 -A-
PIN4 - COM
PIN1 - +24V
PIN2 - B+
PIN3 -A-
PIN4 - COM
2.2: spezieller Anschluss, s. 8-Kontakten-Anschluss.
3. Legen Sie den Deckel an die Wand in der gewünschten Höhe und markieren Sie die Bohrungs-
stellen, siehe Abb. 3, 4;
4. Bohren Sie an markierten Stellen die 5 mm-Ö󰀨nungen für Nylonstopfen und bohren Sie eine
Ö󰀨nung für Kabelverlegung auf die andere Wandseite durch.
BEMERKUNG: die Ö󰀨nung ist nur dann nötig, wenn der Anschlusskabel von der anderen Wand-
seite geschlossen sein wird. Ö󰀨nungsdurchmesser wird laut der Größe von Kabelverbindungen
gewählt.
5. Schlagen Sie zwei Nylonstopfen in die gebohrten 5 mm-Ö󰀨nungen.
BEMERKUNG: es können auch Metallstopfen aus dem Lieferumfang verwendet werden, siehe
Abb. 5.
6. Schrauben Sie den Deckel mit den Schrauben 2,9 x 16 DIN7981C aus dem Lieferumfang an die
Wand, siehe Abb. 6.
7. Wenn der Anschluss von jeder beliebigen Gehäuseseite vorgesehen ist (wie in Abb. 7), machen
Sie auf der nötigen Seite in der Gehäusemitte mit dem Messer einen Ausschnitt für die Kabel.
8. Schließen Sie die nötigen Kabel im Gehäuse an, bringen Sie sie durch die Ö󰀨nung durch oder
führen Sie sie auf nötige Wandseite und drücken Sie das Gehäuse an den Deckel, siehe Abb. 8.
ES IST VERBOTEN, den restlichen Anschlusskabel vom Bedienteil im Schalt-
schrank des Gerätes bleiben zu lassen!
4. 8-KONTAKTEN-ANSCHLUSS
Elektrischer Anschluss kann nur durch qualizierte Elektrofachkraft laut geltenden internationalen
und lokalen Elektroschutzbestimmungen sowie Bestimmungen für Anschluss elektrischer Anlagen
ausgeführt werden.
