48 | DE STOUCH v2019.1

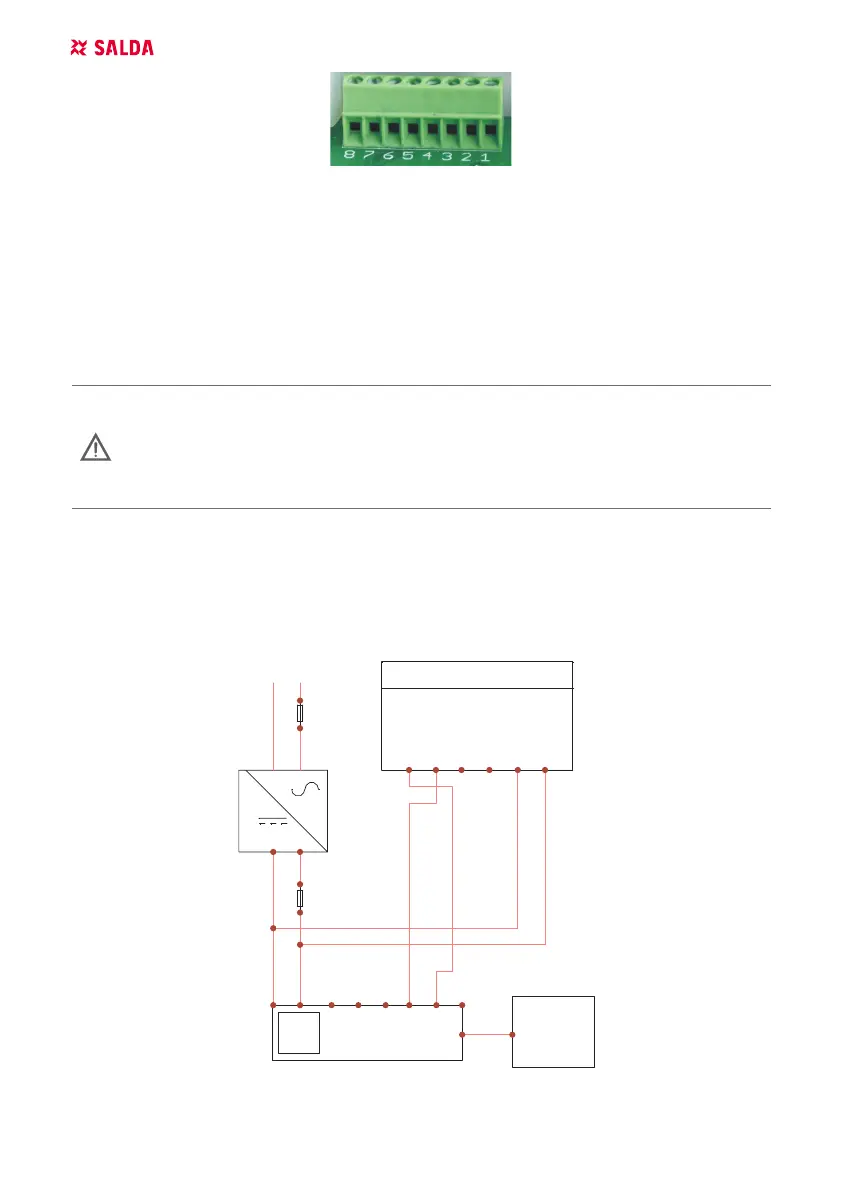

1. Stromversorgung: 24 V AC/DC, 100 mA
2. Stromversorgung 24 V AC/DC
3. GND
4. RS485 B (Modbus)
5. RS485 A (Modbus)
6. GND
7. 0 - 10 VDC - Eingang (für Druck- oder CO
2
-Fühler). Die Speisung des Fühlers erfolgt durch se-
parate Stromversorgung
8. 0 - 10 VDC - Ausgang (für Bedienung von 0..10 VDC-Ventilatoren).
1. ANMERKUNG. Wenn Bedienteil am Bedienteil Luftqualitätssensor angeschlossen ist
(bei dem Speisung und Analog-Ausgang GND elektrisch nicht getrennt sind), für die Spei-
sung muss permanente Spannung (DC) angeschlossen werden.
2. ANMERKUNG. Netzteil muss entsprechend nach dem von Bedienpult und Luftquali-
tätsfühler verwendete Stromart gewählt werden. Netzteil ist im Lieferumfang nicht ent-
halten.
5. EMPHELUNGEN ZUM ANSCHLUSS DES BEDIENTEILES AN GERÄTE
5.1. BEDIENPULT MIT LÜFTUNGSGERÄT (NUR MIT EINGEBAUTER
REGELUNG)
Vin
GND
A
B
GND
AO1
IP54
Duct CO2transsmiter S-KCO2 (DSC-G)
-A 2
-S Touch
CON1
-F
-F
AHU
RS485_
2
LN
-G
230VAC_24VDC
1 - 24VDC/AC
2 - 24VAC/DC
3 - GND
4 - RS465-B
5 - RS485-A
6 - GND
7 - 0 - 10VDC IN
8 - 0 - 10VDC OUT
