F - sicherung
G -Gleichspannungsnetzteil (DC)
M1 - EKO-Ventilatoren

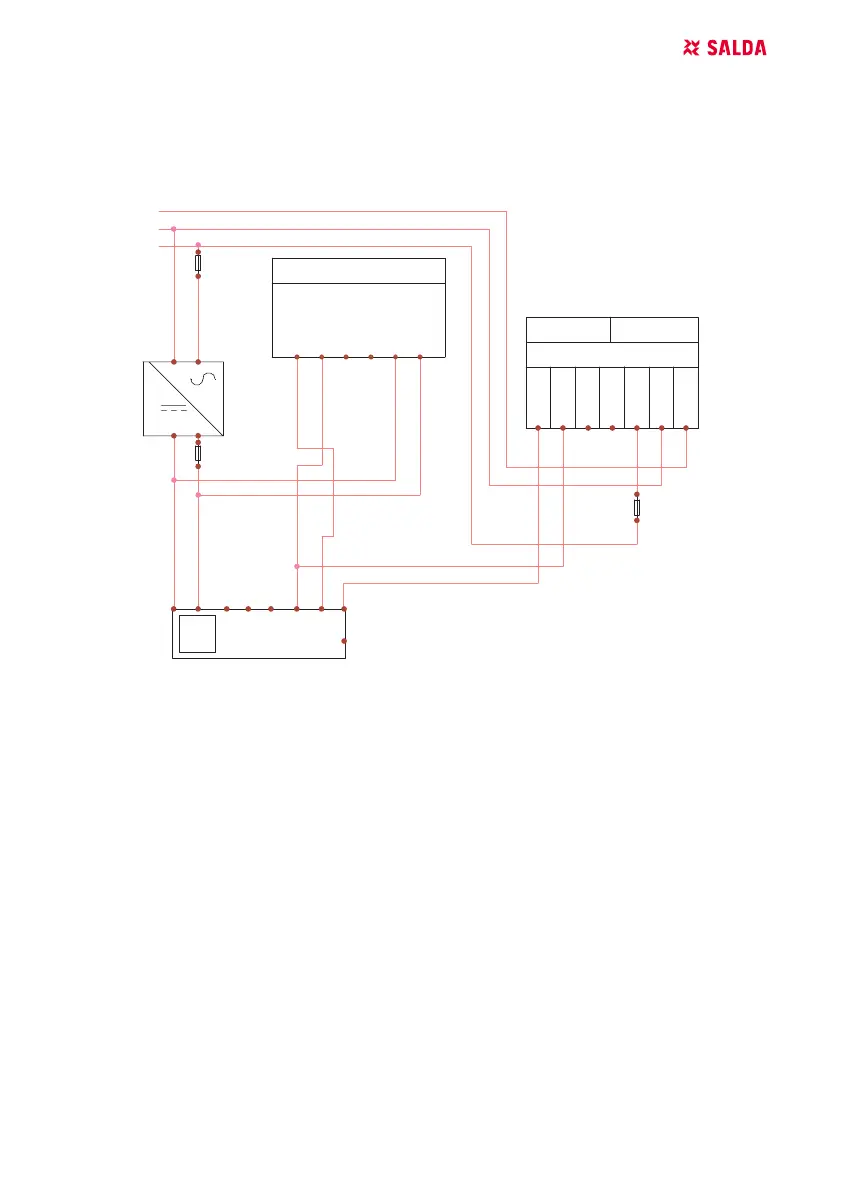

5.2. BEDIENTEIL MIT EKO-VENTILATOREN
-M1
2,5kW/4A
2970min-1
PE
N
L
+10V
T acho
GND
0-10V/PWM
-F
-F
-F
-STouc h
CON1
1 - 24VDC/AC
2 - 24VAC/DC
3 - GND
4 - RS465-B
5 - RS485-A
6 - GND
7-0-10VDC IN
8 - 0 - 10VDC OUT
Vin
GND
A
B
GND
AO1
IP54
Duct CO2transsmiter S-KCO2 (DSC-G)
-A 4
N
L
PE
-G
230VAC_24VDC
ANMERKUNG. Netzteil, Sicherungen und andere Kompnenten für Instalation sind im Lieferumfang
nicht enthalten!
6. INFORMATION AN BENUTZER
• Auf dem Pult einfaches Menü für Ton-, Temperatur-, Ruhezustand- und CO
2
-Niveau-Einstellung
konzipiert
• Schnelltaste für Aktivierung der Höchstgeschwindigkeit
• Anzeige der eingestellten sowie Zulufttemperatur in Zahlen
• LED-Anzeige der ausgewählten Geschwindigkeit
• Anzeige der aktiven Störungen in Symbolen: A.01, A.02 usw, sowie LED-Anzeige
• Ruhezustand des Pults für das Energiesparen
• Ist eine Blockierung der Ausschaltung vom Lüftungssystem möglich
• Absicherung gegen Kinder: verriegelt den Pult
