54 | DE STOUCH v2019.1
CUSTOM sowie Geräteadressen in Menüpunkten von F.22 bis F.3 angeben. Wenn die Geräte
diese Adressen nicht besitzen, muss in angegebenen Punktfeldern 00:00 eingegeben werden. Üb-
licherweise wird dieses Pult mit ECO- oder PRV-Bedienplatten benutzt.

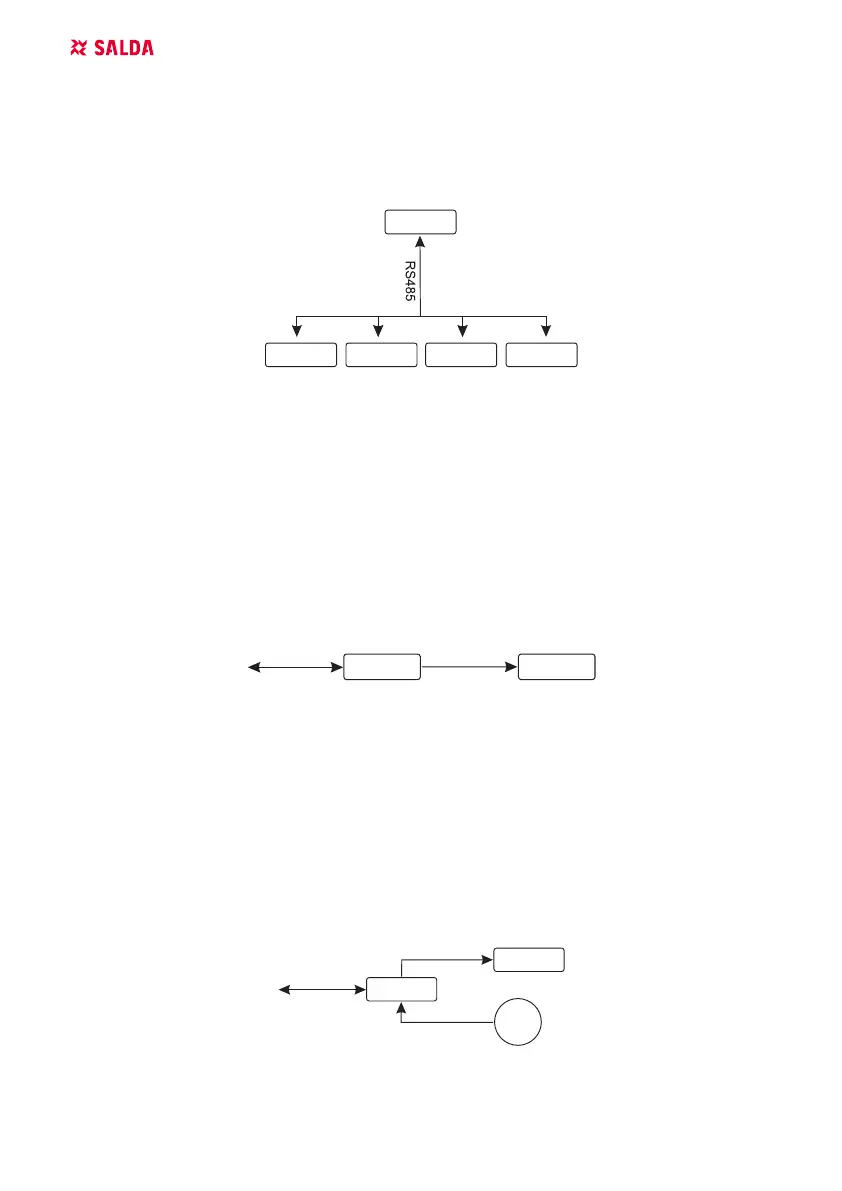

12.2. MODBUS SLAVE (UNTERGEORDNET)
MODBUS
RC
AHU
0...10 VDC
RC
FAN
MODBUS
0...10 VDC
RC
FAN
MODBUS
0...10 VDC
PS
0...10 VDC
RC
FAN
0...10 VDC
PS
MODBUS
AHU
MODBUS
RC
AHU
RC
AHU
BMS
RC - pult (master); AHU - AHU (slave)
Unter Benutzung des BMS-Systems (Building Management System) können mehrere Geräte mit
einem Pult synchron oder ein Gerät kann mit mehreren Pulten bedient werden. Unter Benutzung
des MODBUS-Protokolls können alle Pultparameter geändert und die Angaben von angeschlosse-
nen Fühlern überwacht werden.
12.3. BEDIENUNG DES VENTILATORS, WENN DIE GESCHWINDIGKEIT
MIT DEM PULT UND/ODER COMPUTER DURCH MODBUS EINGESTELLT
WIRD
MODBUS
RC
AHU
0...10 VDC
RC
FAN
MODBUS
0...10 VDC
RC
FAN
MODBUS
0...10 VDC
PS
0...10 VDC
RC
FAN
0...10 VDC
PS
MODBUS
AHU
MODBUS
RC
AHU
RC
AHU
BMS
RC - pult (slave); FAN - ventilator
ANMERKUNG. Für Luftqualitätsfühler und Bedienteil beim Ventilatorsteuerung wird Stromzufuhr
durch externen Netzteil realisiert. netzteil ist im Lieferumfang nicht enthalten. Mit diesem Pult kann
sowohl das Gerät als auch der 0..10 VDC-Ventilator bedient werden. Im Servicemenü gewünschte
Bedienart der Geschwindigkeit (F.01) wählen; falls die Bedienung laut eingestellten Geschwindig-
keitswerten gewählt ist, diese angeben: Menüpunkte F.03, F.04, F.05, F.06.
12.4. DRUCKBEHALTEN, DAS MIT DEM PULT UND/ODER COMPUTER
DURCH MODBUS ANGEGEBEN WIRD
MODBUS
RC
AHU
0...10 VDC
RC
FAN
MODBUS
0...10 VDC
RC
FAN
MODBUS
0...10 VDC
PS
0...10 VDC
RC
FAN
0...10 VDC
PS
MODBUS
AHU
MODBUS
RC
AHU
RC
AHU
BMS
RC - pult (slave); PS - Druckfühler; FAN - ventilator
