DE | 55STOUCH v2019.1
Nach direktem Anschluss des 0..10 VDC-Ventilators oder des 0..10 VDC-Druckwechslers am Pult
kann gewünschter Druck behalten werden. Parameter der Bedienung und der Druckfühlers können
mit dem Pult geändert werden. Falls das Pult als Hilfsgerät („Modbus slave“) benutzt wird, ist es
möglich, alle Parameter zu bedienen und Anzeigen des Druckfühlers zu überwachen. Damit die
Bedienung laut dem Druck möglich wäre, müssen im Servicemenü folgende Parameter angegeben
werden:- in diesem fall wird das Lüftungsgerät durch den Pult nicht gesteuert)
• F.01 - 2
• F.14 - 1
• F.15 und F.16 - laut Parametern des Druckwechslers
• F.11, F.12 und F.13 - (PID-Bedienkoe󰀩zienten). Wenn der Druck unkorrekt behalten wird, können
diese Parameter korrigiert werden.
• F.0 bis F.10 - werden xierte Geschwindigkeiten Pa angegeben.
• F.43 -1 - 0..10 VDC Ausgang aktiviert.
12.5. BEIBEHALTUNG VON CO
2
MODBUS
RC
AHU
0...10 VDC
RC
FAN
MODBUS
0...10 VDC
RC
FAN
MODBUS
0...10 VDC
PS
0...10 VDC
RC
FAN
0...10 VDC
PS
MODBUS
AHU
MODBUS
RC
AHU
RC
AHU
BMS

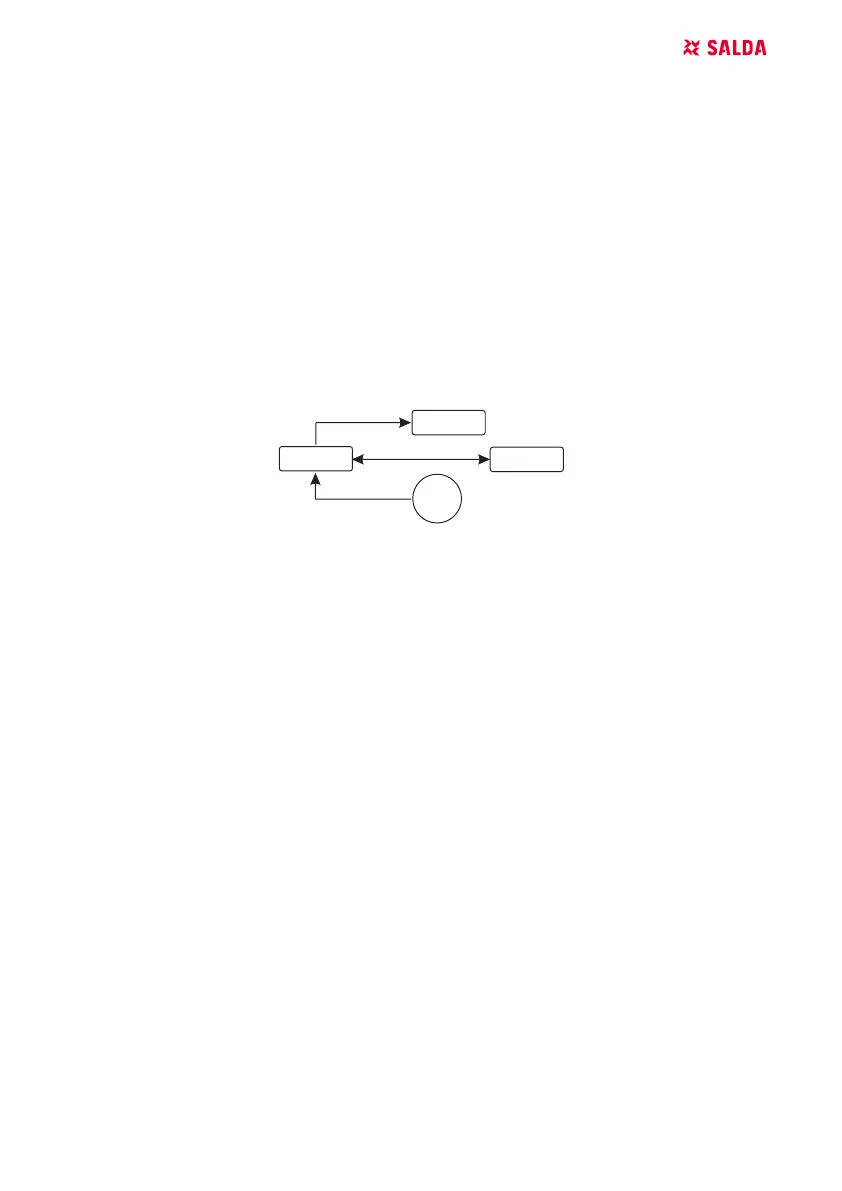

RC - pult (master); AHU - AHU (slave); PS - Druckfühler; FAN - ventilator
Mit Hilfe dieses Pults kann Niveau des Kohlendioxids (CO
2
) im Raum gesteuert werden. Am sel-
ben Pult muss der 0..10 VDC-Fühler für CO
2
angeschlossen und das Pult konguriert werden. Im
Punkt F.14 des Servicebetriebs muss die Zahl 2 eingestellt werden, und in F.15 und F.16 wird sie laut
Beschreibung des Fühlers angegeben.
Nach Anschluss des CO
2
-Fühlers und der Einstellung von angegebenen Parametern soll im Be-
nutzermenü das gewünschte CO
2
-Niveau und der Unterschied von der eingestellten (P.05) Grenze,
der überschritten werden darf, eingestellt werden. Nach Überschreitung des zugelassenen Unter-
schieds löst das Pult automatisch die Ventilatoren mit einer maximalen Geschwindigkeit (4) aus
und im Bildschirm wird die Aufschrift „CO2“ gezeigt. Nachdem CO
2
das eingestellte Niveau erreicht
(P.05), kehrt das Pult in frühere Betriebsart zurück.
ANMERKUNG. Für Luftqualitätsfühler und Bedienteil beim Ventilatorsteuerung wird Stromzufuhr
durch externen Netzteil realisiert. netzteil ist im Lieferumfang nicht enthalten.
13. SERVICEMENÜ
Zum Aufruf des Servicemenüs:
1. in den Zustand Ausgeschaltet umschalten (wenn das Pult eingeschaltet ist, Element B1 für 3
Sekunden gedrückt halten),
2. B1 und B2 für 3 Sekunden gedrückt halten,
3. Sicherheitscode „022“ mit Elementen B4 und B6 eingeben und mit dem Element B5 bestätigen.
Im Servicemenü werden die Einstellungen von Menüpunkten (F.01, F.02 usw.) nacheinander ge-
zeigt. Menüpunkt wird mit Elementen B4 und B6 ausgewählt. Nach dem Drücken von B5 wird Para-
meter gespeichert und man kehrt ins Menü für Einstellungen zurück.
