RU | 91STOUCH v2019.1
1
4
1 2 3 4

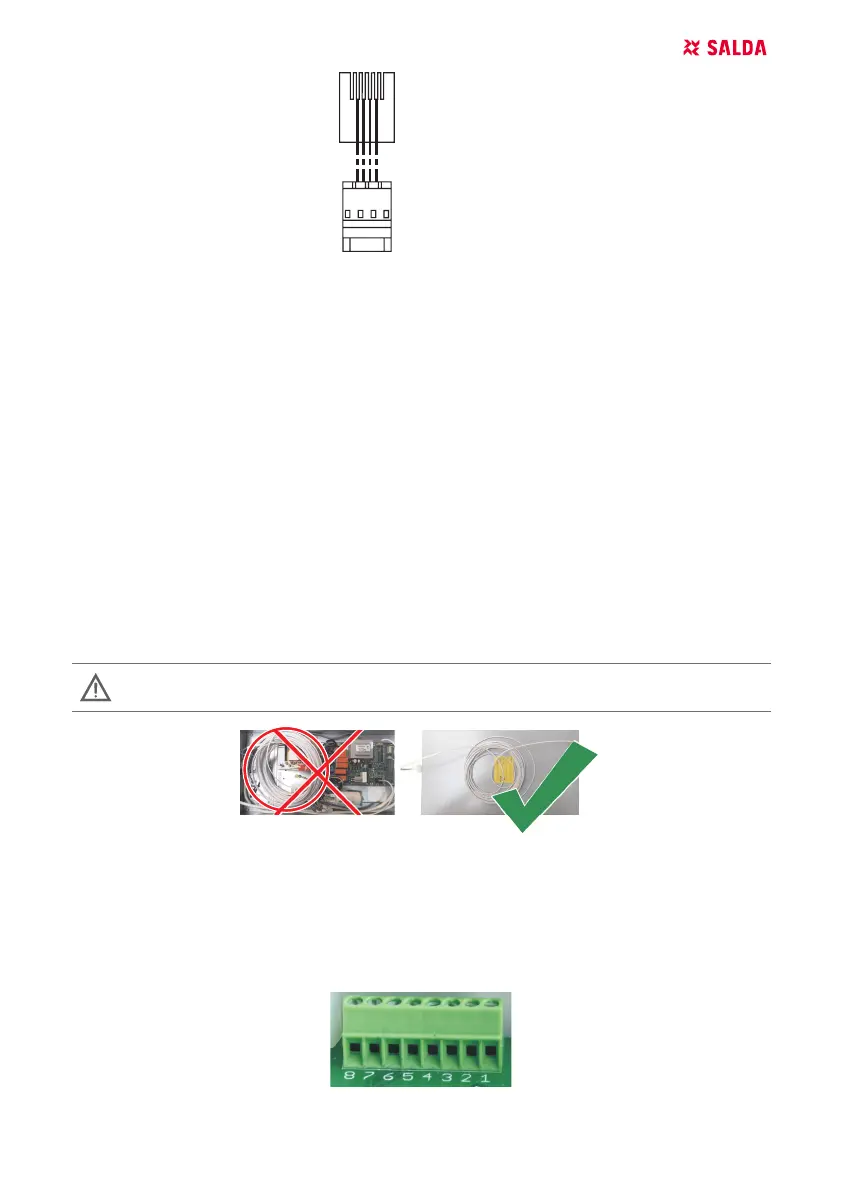

PIN1 - +24V
PIN2 - B+
PIN3 -A-
PIN4 - COM
PIN1 - +24V
PIN2 - B+
PIN3 -A-
PIN4 - COM
2.2 - специальное соединение (смотреть: «8-ми контактное соединение»)).
3. Приложите крышку к стене на нужной высоте и отметьте точки для сверления, pиc. 3, 4;
4. В отмеченных точках высверлите отверстия размером 5 мм для нейлоновых дюбелей и
просверлите отверстие для выведения провода на другую сторону стены.
ПРИМЕЧАНИЕ: отверстие необходимо лишь в том случае, если соединительный провод бу-
дет подключен с другой стороны стены. Подбирайте диаметр отверстия в соответствии с раз-
мером контактов кабеля.
5. Вставьте 2 нейлоновых дюбеля рамером 5 мм в высверленные отверстия.
ПРИМЕЧАНИЕ: можно использовать прилагаемые в комплекте металлические дюбели, рис.
5.
6. Прикрепите крышку к стене с помощью прилагаемых в комплекте винтов 2,9 x 16 DIN7981C.
Pиc. 6.
7. Если подключение возможно с любой стороны корпуса (как изображено на рис. 7), то в цен-
тре корпуса с нужной стороны сделайте прорезь ножом для проведения провода.
8. Подключите нужные провода в корпусе, проведите их через отверстие на другую сторону
стены или выведите на нужную сторону на стене и зажмите корпус на крышке, pиc. 8.
ВНИМАНИЯ: остальную часть кабеля пульта управления оставлять в щите автома-
тики запрещено!
4. 8-МИ КОНТАКТНОЕ СОЕДИНЕНИЕ
Электрическое подключение может выполнять лишь квалифицированный электрик в соответ-
ствии с действующими международными и национальными требованиями электробезопасно-
сти и требованиями к монтажу электроустановок.
