92 | RU STOUCH v2019.1
1. Источник питания 24V AC/DC, 100 мA
2. Источник питания 24V AC/DC
3. GND
4. RS485 B (Modbus)
5. RS485 A (Modbus)
6. GND
7. Вход 0-10 VDC (используется для датчика давления или CO
2
) Питание датчика идет от
отдельного источника питания.
8. Выход 0-10 VDC (используется для управления вентиляторами 0..10 VDC)
ПРИМЕЧАНИЕ 1: Если пульт используется с преобразователем качества воздуха (у
которого GND питания и аналогового выхода электрически не разделены), то для их
питания должно использоваться постоянное напряжение (DC).
ПРИМЕЧАНИЕ 2: Источник питания должен быть подобран в зависимости от тока,
потребляемого пультом и преобразователем качества воздуха. Источник питания не
входит в комплектацию пульта.
Рекомендации по подключению пульта к установкам.

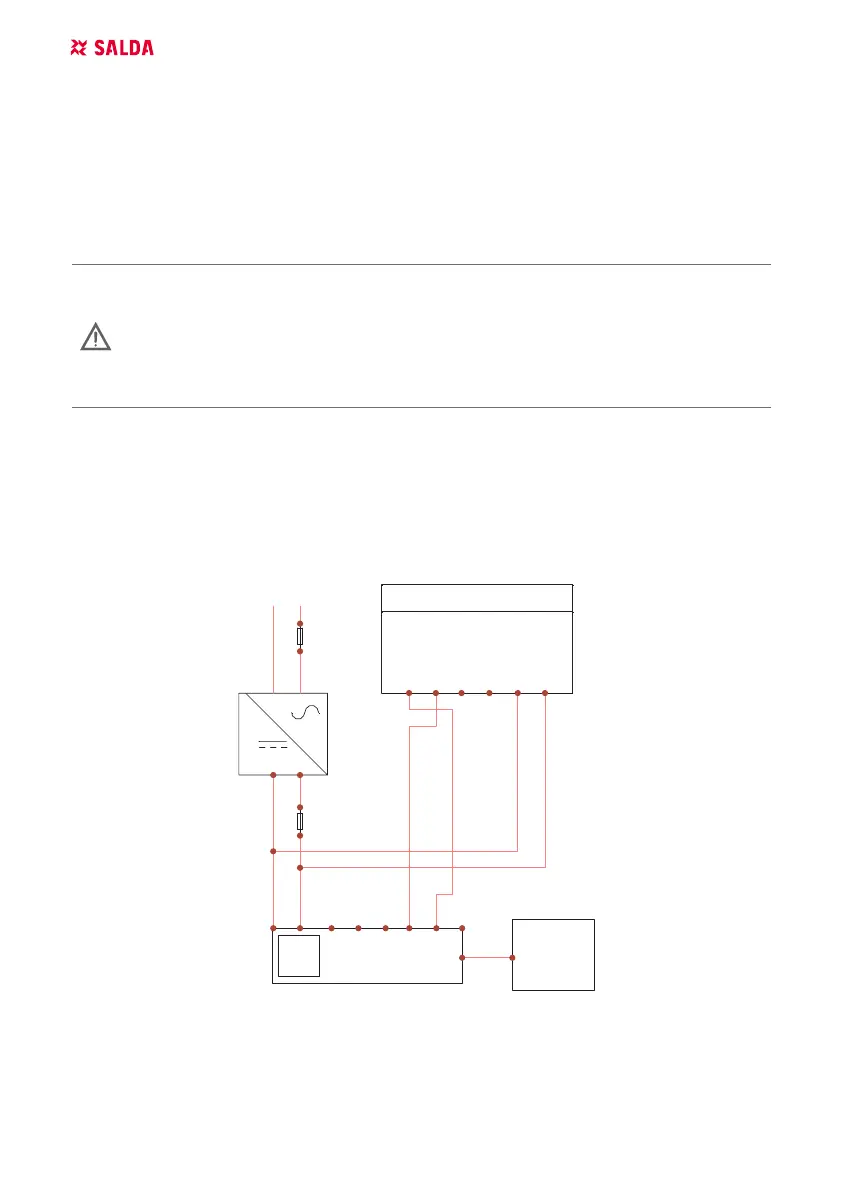

5. РЕКОМЕНДАЦИИ ПО ПОДКЛЮЧЕНИЮ ПУЛЬТА К УСТАНОВКАМ
5.1. КОГДА ПУЛЬТ УПРАВЛЕНИЯ ИСПОЛЬЗУЕТСЯ С ВЕНТИЛЯЦИ-
ОННЫМ УСТРОЙСТВОМ, КОТОРЫЙ С ИНТЕГРИРОВАННОЙ АВТО-
МАТИКОЙ
Vin
GND
A
B
GND
AO1
IP54
Duct CO2transsmiter S-KCO2 (DSC-G)
-A 2
-S Touch
CON1
-F
-F
AHU
RS485_
2
LN
-G
230VAC_24VDC
1 - 24VDC/AC
2 - 24VAC/DC
3 - GND
4 - RS465-B
5 - RS485-A
6 - GND
7 - 0 - 10VDC IN
8 - 0 - 10VDC OUT
F - предохранитель
G - источник питания постоянного напряжения (DC)
M1 - вентиляторов EKO
