122
AZ ÜVEGFEDŐ ÖSSZEÁLLÍTÁSA
**Kuktáját edzett üvegből készült fedővel látták el,
amelyet a LASSÚ FŐZÉS és a MELEGEN TARTÁS
funkciókkal lehet használni. Ne használja ezt az
üvegfedőt e kukta más funkcióival.
A gomb üvegfedőre szerelése (nem része a
szállítmánynak) csavarhúzót fog igényelni.

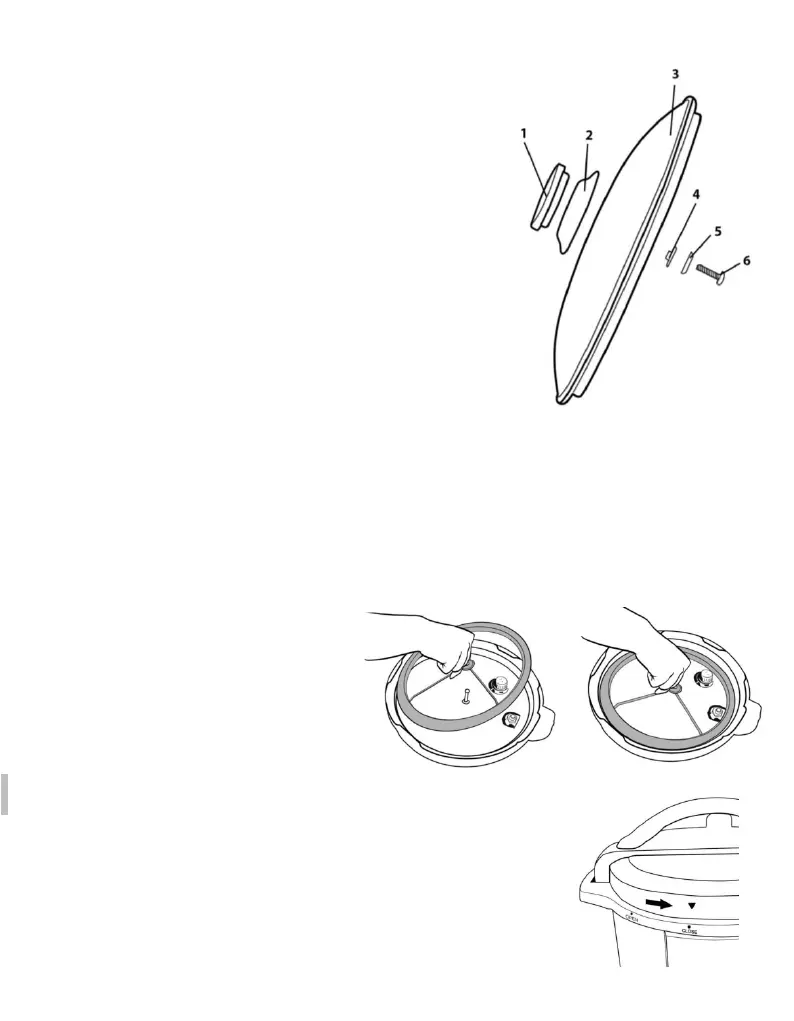

A bal oldali séma szerint (6. ábra) állítsa össze sz
üvegfedő gombját.
1. Foganty
ú
2. Fogantyú alapja
3. Üvegfedő teste
4. Szilikon tömítés
5. Tömít
és
6
. Csavar M4
A GUMI TÖMÍTŐGYŰRŰ SZERELÉSE
Mindig győződjön meg arról, hogy a
gumi tömítőgyűrűt (18)
biztonságosan rögzítették az Y
alakú fémgyűrűn a fedő belső
oldalán (2). Győződjön meg arról, hogy a gumi
tömítőgyűrűben lévő mélyedés (18) az Y alakú gyűrű
külső szélével az egész kerületen ül.
Tegye vissza ezután az Y alakú gyűrűt és a gumi
tömítőgyűrűt (18) a fedőbe (2) és győződjön meg arról,
hogy Y alakú gyűrű keresztmetszetének közepén lévő
1-2. ábra
