Salus QUANTUM SQ610BRF - Avant de Commencer; Schéma de Câblage

27
English
Nederlands
Deutsch
Français

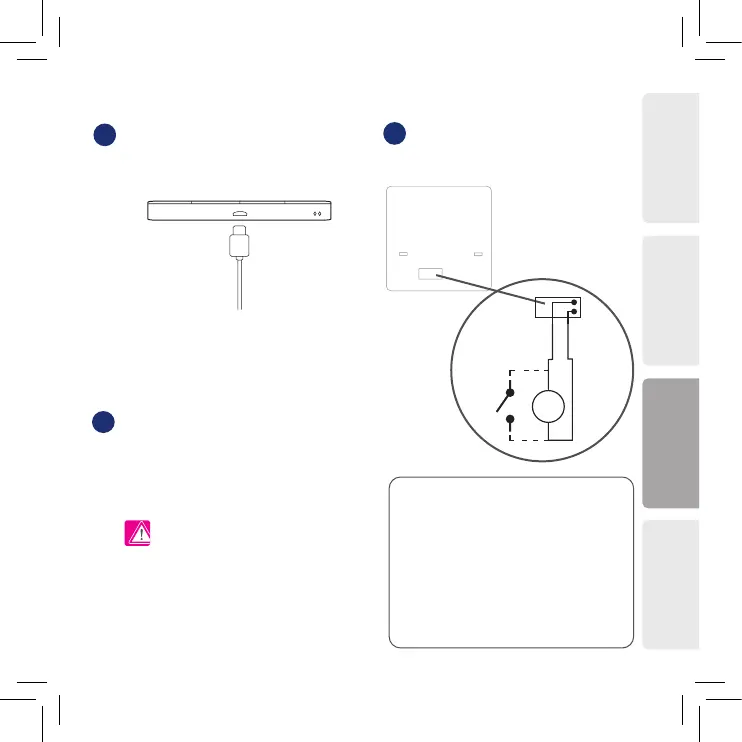

Avant de commencer:
Connectez le chargeur au port micro-USB situé
au bas du thermostat Quantum SQ610BRF pour
charger le périphérique.
Le chargement à pleine charge peut prendre
jusqu݈ 24 heures maximum.
Le nouveau thermostat SQ610BRF Quantum est
partiellement chargé. Nous vous recommandons
toutefois de charger complètement la batterie
avant utilisation.
Schéma de câblage
(entrée S1, S2)
Explication des symboles:
S – contact sec.
T – capteur de température
S1,S2 Contacts:
- capteur de température ambiante ou du sol
- contact externe sec pour connecter un
commutateur ON / OFF ou un détecteur de
présence (carte Hôtel)
Montage: pour monter le thermostat, vous pouvez
utiliser les accessoires fournis (vis de montage
ou ruban adhésif). Retirez le capot arrière pour
monter la plaque sur le mur. Après cela, attachez
simplement le thermostat à la plaque (elle a un
aimant intégré).
Remarque:
La position idéale pour le montage du thermostat
est d ’ environ 1,5 m sous le niveau du sol, loin des
sources de chauage ou de refroidissement.
Le thermostat ne peut pas être exposé au soleil ni à des
conditions extrêmes telles que les courants d ’ air.
1
2
3
S1
S2
T
S
