ANSCHLUSS DER PUMPE
STATIONÄR
BESCHREIBUNG
Druckluftbetriebene Kolbenpumpe für hohen Fettdruck, geeignet für
Fett bis zur Viscosität NLGI-2. Die Pumpe wird geliefert in einzelnen
Einheiten oder als komplettes System mit allem für die Montage
MONTAGE
Auf Fässern wird die Pumpe mit Hilfe eines Deckels mit 2”-Spund
montiert. Dazu Stern schraube (1) lösen, die Mutter (3) herausziehen
und im Spund des Deckels verschrauben. Sternschraube (1) und
Spannbacken (2) auf das Saugrohr schieben. Pumpe durch den
Deckelspund einführen und in der gewünschten Höhe festschrauben.
Dann den Deckel am Fass befestigen.

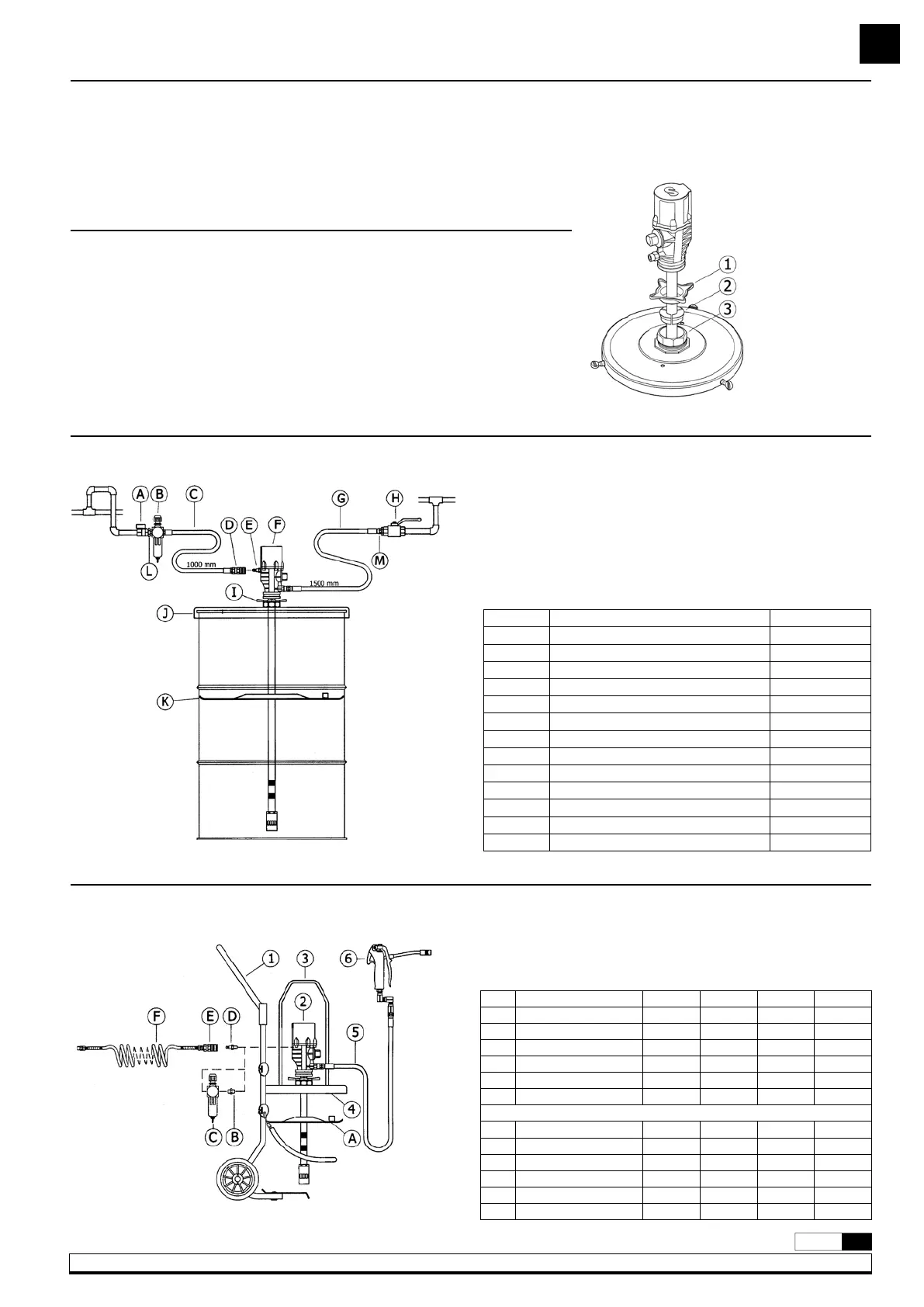

Fig. 2
MOBILEN EINHEITEN
notwendigen Zubehör. Sie wird eingesetzt für bewegliche und stationäre
Behälter. Stationär eingesetzt, sollte die Pumpe mit einer Druckluft-
Leitung aus Stahl verbunden sein.
Bild 3 zeigt die Installation aller empfohlenen Teile, die für ein
einwandreies Funktionieren erforderlich sind.
BITTE BEACHTEN: der Druck der Luftzufuhr muß zwischen 3 und 10
bar betragen, der Idealdruck ist 6 bar. Es ist ratsam, ein Absperrventil
einzubauen, damit die Luftzufuhr jederzeit abgestellt werden kann,
insbesondere bei Arbeitsschluss. (Ist die Luftzufuhr nicht geschlossen,
kann es bei einem Leck im Fettkreislauf zum Anlaufen der Pumpe und
zur vollständigen Entleerung der Gebinde kommen).
Pos Beschreibung Part No.
A Absperrventil 950319
B Filter-Einstellung 240500
C Druckluftschlauch 246010
D Schnellkupplung 253114
E Anschlussnippel 259014
F 55:1 Pumpe PM3 409200
G Fettschlauch 412190
H Absperrventil für Fett 950304
I Feststellmutter 410000
J Deckel (185 kg-Fass) 418006
K Folgekolben 417004
L Nippel 239005
M Nippel 945516
424170 (ohne Fahrgestell)
424172 (ohne Fahrgestell)
424150 (mit Fahrgestell)
424152 (mit Fahrgestell)
Die Nummern (1,2,...usw.) im Lieferumfang enthalten, die Buchstaben
(A,B,...usw.) als Option
Pos Beschreibung 424170 424172 424150 424152
1 Fahrgestell - - 430000 430000
2 Fettpumpe 404100 404100 404100 404100
3 Handgriff 741603 741602 741603 741603
4 Deckel 418013 418002 418013 418002
5 Auslaufchslauch 412102 412102 412102 412102
6 Fettpistole 413080 413080 413080 413080
Optionen
A Folgekolben 417006 417001 417006 417001
B Nippel 239000 239000 239000 239000
C Filtereinstellung 240500 240500 240500 240500
D Verbindungsnippel 259014 259014 259014 259014
E Schnellkupplung 253114 253114 253114 253114
F /Druckluftschlauch 243105 243105 243105 243105
Fig. 3
Fig. 4
