20
1: Antennes (A et B) - Les différents
montages possibles des antennes per
-
mettent leur rotation complète pour
obtenir une localisation optimale. En
fonctionnement normal, l’antenne
A (située à gauche) et l’antenne B
(située à droite) doivent être pla
-
cées en position verticale. Les deux
antennes peuvent être repliées vers
l’avant, pour faciliter le transport du
récepteur CR77. Voir la page 30 de ce
manuel, pour plus d’information sur
l’installation et le positionnement des
antennes.
2: Volume - Cet indicateur déter
-
mine le niveau du signal acoustique en sortie aux fiches de sorties symétrique et asymétrique, à l’arrière du rack. On obtient un niveau de
référence lorsque le bouton est en position maximale (vers la droite).
3 : Afficheur de niveau audio - Cet afficheur (similaire aux Bargraphs utilisés sur les équipements audio) indique le niveau du signal
d’entrée audio. Lorsque le segment “0” est allumé, le niveau du signal d’entrée est optimisé à gain unitaire ; lorsque le segment “+6” est allu
-
mé, le signal sature. Lorsque seul le segment de gauche “-20” est allumé, le niveau du signal d’entrée n’est qu’à 10 % de son niveau optimal.
Si aucun segment n’est allumé, quasiment aucun signal n’est reçu. Pour plus d’information, voir la page 30 de ce manuel.
Samson AirLine

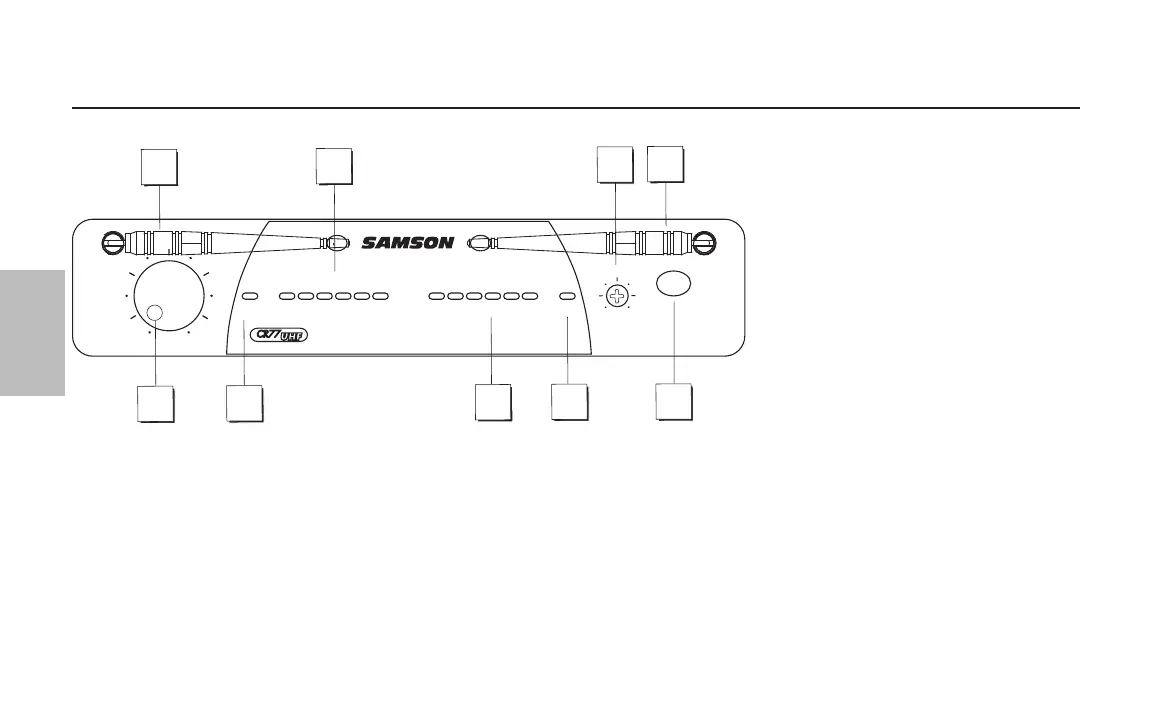

Visite guidée – Récepteur CR77
1
2
3
4
5
5
1
7
6
FRANÇAIS
