36
1: Antennen (A und B) - Die
Antennenhalter haben einen
Drehradius von 360°, um eine opti
-
male Aufstellung zu erlauben. Bei
normalem Betrieb sollten die beiden
Antennen A (links) und B (rechts)
senkrecht aufgestellt werden. Die
Antennen lassen sich zum Transport
des CR77 einschieben. Weitere
Informationen erhalten Sie unter
„Konfiguration und Betrieb der
AirLine-Systeme“ auf Seite 46 dieses
Handbuches.
2: Volume - Mit diesem Regler stellen Sie den Pegel des Audiosignals ein, welches über die symmetrierten und die unsymmetrierten
Anschlüsse auf der Rückseite des Empfängers ausgegeben wird. Der Referenzpegel ist eingestellt, wenn der Regler am rechten Anschlag
steht (Einstellung „10“).
3: Audio-Pegelanzeige – Diese “Balken”-Anzeige (vergleichbar mit der VU Balkenanzeige von Audiogeräten) gibt die Stärke des einge
-
henden Audiosignals an. Wenn das “0” Segment leuchtet, ist das eingehende Signal auf Unity Gain optimiert. Wenn das “+6” Segment
leuchtet, überlastet das Signal den Eingang. Wenn nur das “-20”_Segment ganz links leuchtet, besitzt das Signal nur 10% seiner optimalen
Stärke. Wenn keine Segmente leuchten, wird nur ein schwaches oder kein Signal empfangen. Weitere Informationen erhalten Sie unter
„Konfiguration und Betrieb der AirLine-Systeme“ auf Seite 46 dieses Handbuches.
Samson AirLine

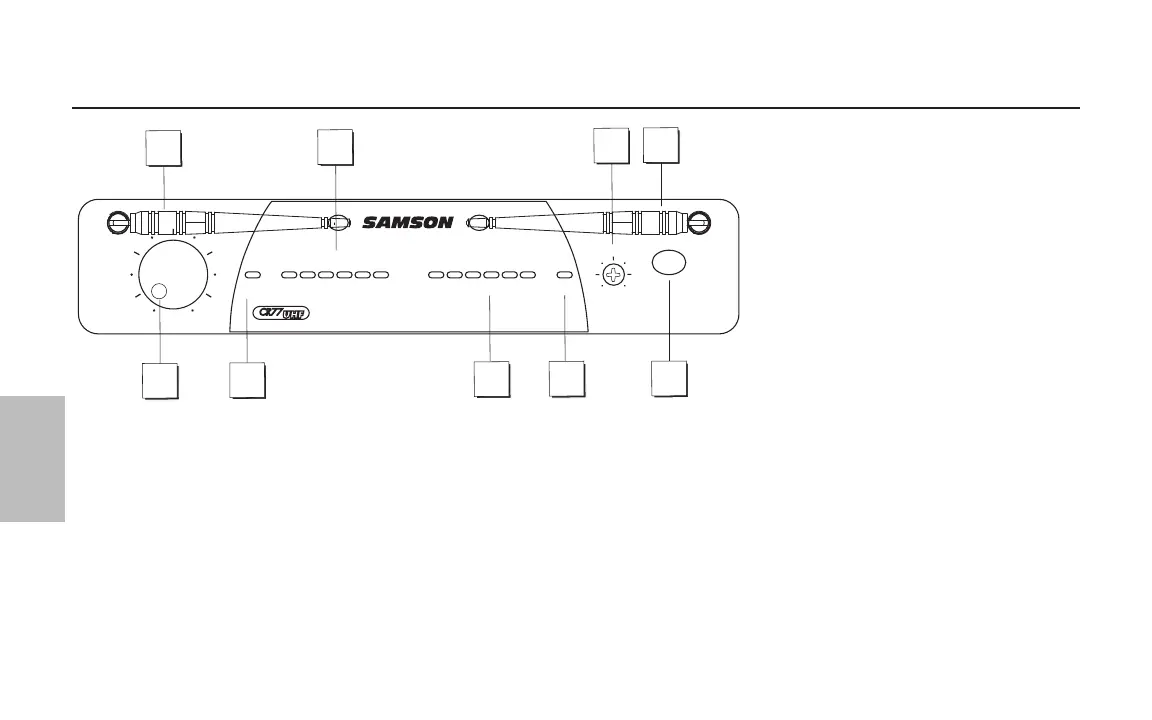

Übersicht - Empfänger CR77
DEUTSCHE
1
2
3
4
5
5
1
7
6
