1: Antenas (A y B) - Los puntos de mon-
taje de antena permiten una rotación
total para conseguir una colocación
óptima de las mismas. En su funciona
-
miento normal, tanto la antena A (la de la
izquierda), como la antena B (la antena de
la derecha) deberían estar colocadas en
una posición vertical. Ambas antenas son
telescópicas y pueden ser recogidas den
-
tro de si mismas para un mejor transporte
del CR77. Vea la sección de “Ajuste y uso
de su sistema AirLine” en la página 62 de
este manual para más información para
una mayor información acerca de la insta
-
lación y colocación de las antenas.
2: Volume - Este mando ajusta el nivel de
la señal audio que está siendo transmitida a través tanto de los conectores de salida balanceados como no balanceados del panel trasero. El
nivel de referencia se consigue cuando el mando se gira completamente a la derecha (hasta su posición “10”).
3: Medidor audio – Este indicador de “escalera” (parecido a la barra de medición VU que se usa en muchos dispositivos audio) le indica la
fuerza de la señal audio entrante. Cuando el segmento “0” esté iluminado, la señal entrante estará optimizada a ganancia unitaria; cuando
esté encendido el segmento “+6”, la señal estará sobrecargada. Cuando esté iluminado el segmento del extremo izquierdo “-20”, la señal ten
-
drá solo el 10% de su nivel óptimo. Si ninguno de los segmentos está encendido, no estará siendo recibida ninguna señal o será muy débil.
Vea la sección de “Ajuste y uso de su sistema AirLine” en la página 62 de este manual para más información.
Samson AirLine

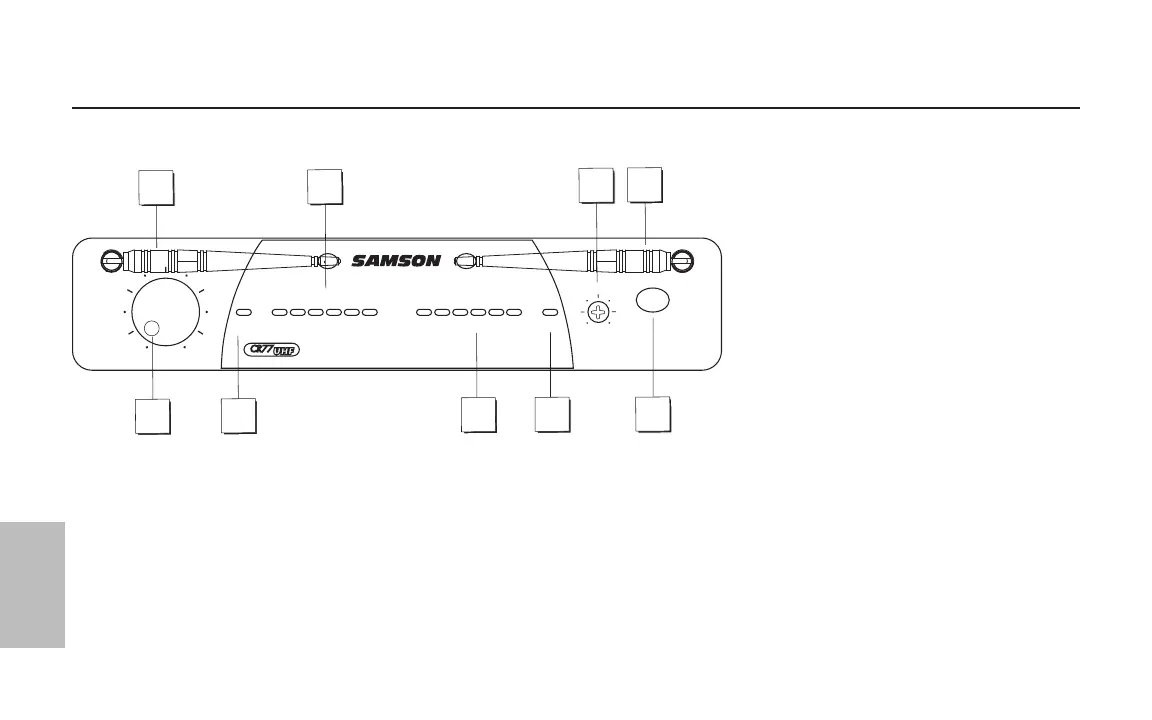

Recorrido guiado – Receptor CR77
